Стена в полкирпича максимальная высота и длина. Подготовительные работы

Стена в полкирпича максимальная высота и длина. Подготовительные работы

Прежде чем начать строительство стенки, необходимо произвести некоторые подготовительные работы, которые будут существенно различаться между кладкой стены внутри помещений и на улице.

Дополнительные инструменты для кладки кирпича.

Первое, что необходимо сделать – составить схему. Схема составляется исходя из реальных размеров стенки. Это делается для подсчета необходимого количество материалов (кирпич + раствор). Имея точные размеры стены (и зная ее толщину), рассчитывают количество материала. Так, на 1 квадратный метр требуется 61 штука стандартного кирпича или 45 штук полуторного. В схеме также стараются прорисовать кладку кирпича.

Далее расчищается место постройки. Если строить планируется внутри помещения, то пол тщательно выравнивают, снимая ненужные участки или заливая цементом впадины. Аналогичные работы производятся с потолком – поверхность также должна быть идеально ровная. Если есть щели, то их следует очистить от мусора и залить цементным или бетонным раствором.

В случае строительства стенки на улице необходимо заготовить фундамент под нее, так как она обладает большой массой. Для этого выкапывают траншею шириной примерно 30-40 см, глубина – 50-60 см. После чего делают опалубку из досок, металлического листа, шифера и других подручных материалов. На дно траншеи укладывают «подушку». Для этого насыпают 8-10 см слой песка, который выравнивают и трамбуют, такой же слой гравия (или щебня), его также равняют и трамбуют. После чего приступают к заливке фундамента цементным или бетонным раствором. Затем фундаменту дают время высохнуть, и снимают опалубку. Кладку на фундамент следует производить так, чтобы продольная ось стены совпадала с осью фундамента (т.е. кирпичи кладут на середину фундамента, оставляя выступ фундамента с 2 сторон). На этом подготовительные работы завершены.

Свободная длина стены. Расчёт массы сетки в кг для армирования кирпичных стен по заданной длине и высоте стены, при выбранной толщине стены и типа сетки в Excel

swell, а разве вообще "перегородка" независимо от материала бывает несущей? Я за чистоту понимания и употребления разных терминов, исключая их вольные толкования без официального определения.
В моем давнем представлении перегородки могут быть только "ненесущими". И понимать их только такими, без разновидности "несущими". А вот уже элемент под названием "стена" может быть как "несущей", так и "самонесущей", или "ненесущей" кому как нравится. Поэтому к перегородке применять термин "ненесущие" избыточно. Закрепляемая в примыкании к потолку по длине - уместная характеристика. Что конечно, для устойчивости дает поправку на высоту и длину предельном значении.
Другое. Различают перегородки одинарные и двойные (спаренные с зазором, как межквартирные) что дает им большую устойчивость со связями между ними.
Как будет их устойчивость обеспечиваться, по какой методике?

А можете пояснить почему в таблице 30 коэффициент k для перегородок толщиной 10 см больше чем при толщине 25 см? Получается при одних и тех же условиях перегородка 25см должна быть ниже чем 12 см. Нелогично как-то.

Павел ,

Сергей, как разобрались, поделитесь! Почему при большей толщине перегородка будет ниже? Или если вопрос переформулировать, то почему к-т К (из таб. 30) меньше для более толстых стен?

Dmitry Rudenko ,

попробуйте посчитать. вопрос отпадёт

Сергей ,

Павел, пример. Кладка I, марка раствора 50 и выше, значит отношения бетта=25. Берем перегородку 10 см толщиной, находим макс высоту стены. Н=b*h=1.8*25*10=450см. Для перегородки 25 см. Н=b*h=1.2*25*25=750см.

Почему Вы принимаете граничное условие L=
Выходит, что Вы ограничиваете длину перегородки всегда двух с половиной кратной высотой.
Однако, если Вы посмотрите в табл. 30, там есть поправочный коэффициент, принимаемый при свободной длине перегородки от 2,5*Н до 3,5*Н (к=0,9) и длине больше 3,5*Н (к=0,8), значит граничное условие для свободной длины стены L=

Сергей ,

Денис, я не ограничиваю ВСЕГДА длину перегородки) она может быть хоть 5Н я просто показал Павлу зависимость от толщины, зачем мне еще в примере дополнительные условия???
"Почему Вы принимаете граничное условие L=
Потому что мне так захотелось). В целях облегчения усвоения материала. Хорошо, давайте выберем длину перегородки от 2.5H до 3.5Н, тогда дополнительно появляется еще коэф 0,9, а можем выбрать длину больше 3,5Н (те же 5Н), тут появляется коэф уже 0,8, согласитесь это не упрощает понимание сути.
"Однако, если Вы посмотрите в табл. 30, там есть поправочный коэффициент, принимаемый при свободной длине перегородки от 2,5*Н до 3,5*Н (к=0,9) и длине больше 3,5*Н (к=0,8), значит граничное условие для свободной длины стены L=
Как это не действует? Как раз таки действует, только кэф при свободной длине перегородки или несущей стены меньше 2,5Н не берем в расчет, а если длиннее перегородка или стена то берем ДОПОЛНИТЕЛЬНО 0,8 или 0,9.
Пример). Есть перегородка без проемов толщиной 100 мм высотой 4000 мм, длиной 12000мм. кладка I (50 и выше). бетта в нашем случае =H/h=4000/100=40. что не должно превышать бетта (находим перемножением) =25(отношения бетта при группе кладки)*1,8(10 и менее)*0,9(так как свободная длина равна 12/4=3Н)=40,5. Здорово, проходим. Если в перегородке появляется проем или она длина её становится больше чем 3,5Н уже не пройдем.

Я Вас понимаю. Однако, у Вас в обоих расчётах присутствует это ограничение, что может привести к неверному пониманию сути. (вот лично меня это и смутило)
И ещё: в СП 15.13330.2012 нет привязки как к таковой по отношению к граничным условиям длины.
При определённых условиях высоты стены и ещё толщины её свободная длина может быть сколько угодно большой (в пределах, конечно, температурного блока).
Просто, в условиях уже ограниченной высоты этажа (как это и складывается при проектировании), чтобы определиться с соотношением размеров перегородки, проще будет варьировать не высотой перегородки, а шагом раскрепления её из плоскости. Искусственно ограничивать её свободную длину 2,5*Н для того, чтобы не использовать коэффициенты просто нецелесообразно.
Опять же, это сугубо моё мнение. У Вас представлен просто конкретный случай для обхода необходимости использовать коэффициент. Ок.

Сергей ,

Уважаемый Денис, Вы так наукоёмко пишете) я предпочитаю простыми словами для лучшего понимания). Расскажите, каким образом Вы варьируете при проектировании шагом раскрепления? Я конструктор, мне архитектор дает планировку с уже "отварьированной") высотой этажа и "отварьированными") длинами перегородок. Единственно что я могу сделать, так это проверить проходит она по толщине или нет, если не проходит (что ни разу не встречалось в моей небольшой практике) я увеличиваю толщину (добавляю армирование, увеличиваю марку кладки). А Вы просите переделать планировку, чтоб раскрепления стали с шагом который Вам необходим??

Давайте простыми словами. Перегородки - дело архитекторов. Конструктор учитывает их в расчёте только в качестве нагрузки. Однако, архитектор интересуется у конструктора в процессе проектирования, пройдёт ли по допустимым соотношением размеров та или иная перегородка. Как правило, изменение высоты этажа влечёт за собой глобальные пересогласования (тем более, если изменять её из-за каких-то кирпичных перегородок), толщину тоже не всегда удаётся изменить (например, площади у помещений впритык). А поставить стойки, чтобы раскрепить перегородки, никто не мешает.

Здравствуйте, такой вопрос. Ниже какого значения не может опускаться общий коэффициент k? 0.6 - это граничная величина или при толщине стены менее 50 см нужно интерполировать? За счет окон k получается меньше 0.6.
По СП получается, что можно увеличить бета на 20% при организации продольного армирования кладки. Т.е. мы армируем нашу стену горизонтальными стержнями такой площадью, чтобы минимальный процент армирования сечения, перпендикулярного направлению стержней был не менее 0,05%. Верно ли это?

Откуда взялась формула H = 120 x 25 x 1,72 x 0,9 x 0,7 = 3250 мм? В СП ее нету.

Доброе время суток! помогите разобраться! имеется несущяя стена длиной 13.5 метра от угла до угла! толщиной 400 мм из шлакоблока высотой 3 м. с оконными проемами и отпиранием на нее плит перекрытий! Задаюсь вопросом о не допустимой такой длине стены, без раскреплений!

Стена в полкирпича нагрузка. Область применения

Тонкие стены в 120 мм толщиной (ширина стандартного кирпича) возводят в тех случаях, когда они не несут большой нагрузки.

Сюда относятся:

• Межкомнатные перегородки.

Межкомнатные перегородки

Как правило, они вообще не нагружаются, так сказать, являются самонесущими, поскольку подводятся под уже готовый потолок.

Важно! Но надо знать, что и вешать на такую стену много нельзя. По СНиПу максимальная вертикальная нагрузка на кладку в полкирпича не должна превышать 120 кг. То есть, шкафчики и полочки она выдержит, а вот бойлер на 150 литров может рухнуть.

• Облицовка фасада после строительства дома

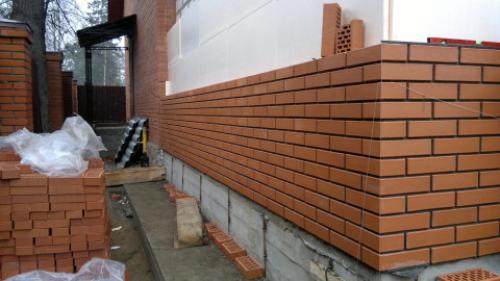

Облицовка фасадов

Этот, довольно часто применяемый способ отделки, используется тогда, когда дом уже построен. В этом случае, кирпичная кладка тоже не несет нагрузку, так как подводится под карниз здания.

Кладка не примыкает плотно к дому, обычно между стеной и облицовкой делается зазор для вентиляции и установке утеплителя. Поэтому важно прочно соединить лицевой кирпич с основным зданием. Для этого применяют гибкие связи.

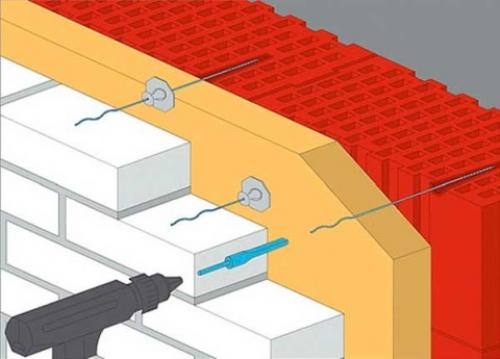

Армирование и крепление облицовки к стене

Применение гибкой арматуры не только надежно соединяет облицовку и дом, но и удерживает утеплитель от сползания, а так же сохраняет постоянный вентиляционный зазор по всему периметру.

• Облицовка фасада одновременно со строительством.

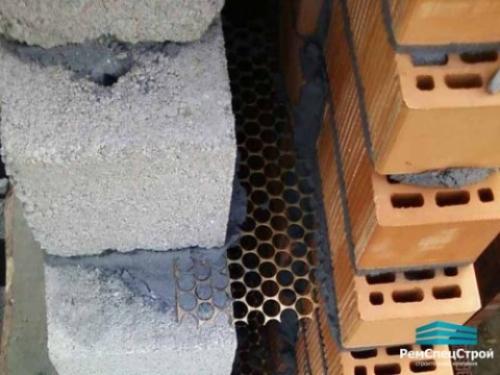

Колодцевая кладка

Так называемая, колодцевая кладка — это когда одновременно ведутся работы по возведению основной стены и облицовки. В этом случае, лицевой кирпич сразу соединяется с домом армосетками, и утеплитель закладывается в процессе работы.

• Легкие строения (веранды, сараи, беседки, гаражи).

Веранда в полкирпича

Подобная кладка для таких зданий актуальна только в том случае, если нагрузка на стену в полкирпича будет минимальной. А это значит, что кровля делается максимум односкатная с деревянными стропилами и легким кровельным покрытием (профлист, ондулин и прочее).

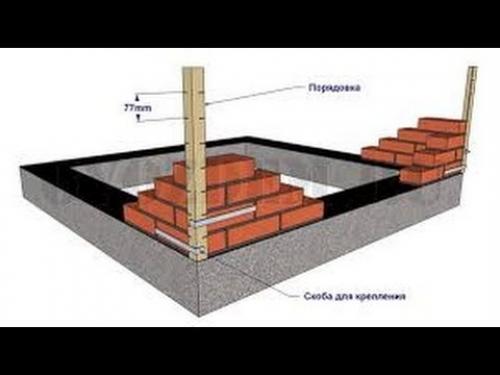

Угловая разметка

Процесс работы для отдельно стоящего строения осложняется тем, что нет возможности привязать его к чему-либо. Поэтому необходимо строго следить за вертикальностью углов. Для этого лучше установить маяки из металлического уголка с нанесенной порядноq разметкой.

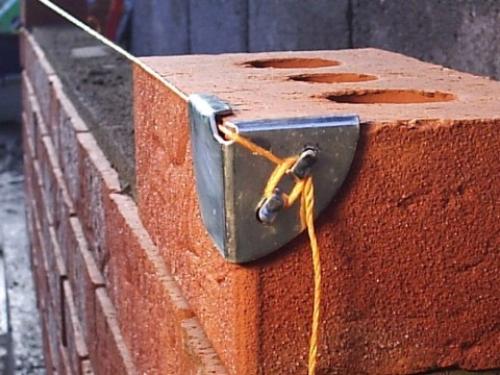

Установка осевой нити

Вертикальность выдерживают при помощи шнура, который крепят к поднятым углам здания, и по мере укладки поднимают выше.

• Заборы, ограждения для грядок, подпорные стенки.

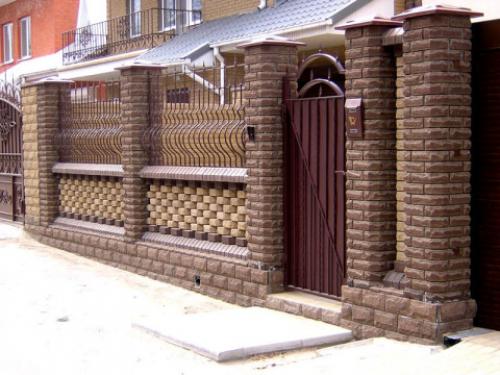

Устройство забора

Кладка кирпичная в полкирпича отлично подойдет и для таких несложных конструкций, как заборы, декоративные перегородки во дворе, подпорные стенки в местах сползания грунта, ограждения для грядок.

Важно! При устройстве забора надо знать, что по СНиПу при длине пролета 2 м и высоте 1,5 м, ветровая нагрузка около стены равна 350 кг! Выдержит ли ваша конструкция? Поэтому специалисты рекомендуют возводить не сплошной забор, а делать пролеты с декоративными отверстиями. Или же увеличивать толщину стены до 250 мм (в кирпич).

• Облицовка печей, колонн.

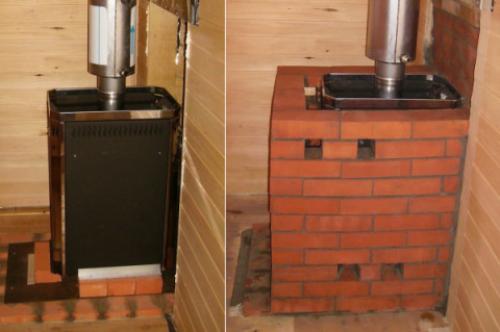

Облицовка металлической печи кирпичом

Это самая простая область применения кладки в полкирпича. С такой работой, приложив немного старания, справится даже самый неумелый хозяин. Хотя, если высота кладки большая, то армирование применить все же стоит.

Фахверк в кирпичных перегородках. Фахверк. Его назначение и конструктивное решение

Фахверком называется система конструктивных элементов, служащих для поддержания стенового ограждения и восприятия (с последующей передачей на фундаменты и другие конструкции) ветровой нагрузки.

Фахверк устраивается для наружных стен (вдоль здания и торцевых), а также для внутренних стен и перегородок (рис. 11.23).

При самонесущих стенах, а также при панельных стенах с длиной па­нелей, равной шагу колонн, необходимости в конструкциях фахверка нет.

Если длина панелей меньше шага колонн, устанавливаются стойки фах­верка, и панели опираются на столики колонн и этих стоек (рис. 11.23,а). Сечения стоек фахверка — прокатные обычные и широкополочные, а также сварные двутавры, сплошные составные из швеллеров и сквозные из швел­леров (прокатных или гнутых) (рис. 11.23,3). Стойки опираются на фун­дамент и с помощью листового шарнира, передающего горизонтальные уси­лия, но не стесняющего вертикальные перемещения ферм, — на связи по нижним поясам ферм (рис. 11.23,0). Если по высоте есть горизонтальные площадки, то стойки опираются в горизонтальном направлении и на них. При стенах из малоразмерных элементов (волнистые асбестоцементные, стальные, алюминиевые листы) кроме стоек предусматриваются ригели (рис. 11.23,6), к которым и крепятся стеновые листы. Ригели воспринимают вертикальные и горизонтальные на­грузки (от веса стенового ограждения и ветровой нагрузки), и поэтому про­ектируются достаточно жесткими в обеих плоскостях. Сечения их состав­ляются из уголков, листов, швеллеров, гнутых профилей (рис. 11.23,е).

Допустимая высота стены в полкирпича. Вопрос: максимальная высота кирпичной перегородки в полкирпича

Вопрос о допустимой высоте кладки перегородки из кирпича толщиной ½ кирпича или, проще говоря, 12cm только на первый взгляд кажется простым. На самом деле расчет этой самой высоты зависит от множества разных факторов, которые, тем не менее, уже учтены в СНИПе.

Например, неармированная кладка из каменного материала в зависимости от вида производимой кладки, а также от прочности применяемого камня и раствора подразделяется на четыре группы, указанные в таблице 1.

Вид кладки

Группа кладки

1

2

3

4

Сплошная кладка из кирпича или камня М50 и выше

раствор М10 и выше

Сплошная кладка из кирпича или камня М35 и М25

раствор М10 и выше

Сплошная кладка из кирпича или камня М15, М10 и М7Сплошная кладка из кирпича или камня М 4Крупные блоки из кирпича или камня (вибрированные и невибрированные)

раствор М25 и выше

Кладка из грунтовых материалов (грунтоблоки и кирпич-сырец)Облегченная кладка из кирпича или бетонного камня с перевязкой горизонтальными тычковыми рядами или скобами

раствор М50 и выше с заполнением бетоном не ниже класса В2 или вкладышами М25 и выше

раствор М25 с заполнением бетоном или вкладышами М15

раствор М10 и с заполнением засыпкой

Облегченная кладка из кирпича или камня колодцевая (с перевязкой вертикальными диафрагмами)

раствор М50 и выше с заполнением теплоизоляционной плитой или засыпкой

раствор М25 с заполнением теплоизоляционной плитой или засыпкой

Кладка из постелистого бута

раствор М25 и выше

раствор М10 и М4

Кладка из рваного бута

раствор М50 и выше

раствор М25 и М10

Бутобетон

бетон класса В7,5 и выше

бетон классов В5 и В3,5

бетон класса В2,5

Помимо того к что виды кладки подразделяются по группам, существуют и определенные допустимые значения в отношении высоты стены к ее толщине. Отношение высоты стены к ее толщине, независимо от того каковы результаты расчета не должно быть больше тех что указанных ниже.

1. Отношение b=H/h (H — высота этажа, h — толщина кирпичной или каменной стены) для стен в которых нет проемов, которые несут нагрузки от перекрытий или покрытий, когда свободная длина стены L=2,5Н не должно превышать величины, приведенные в таблице 2 (при условии что кладка производится из каменных материалов, имеющих правильную форму).

Расчет высоты кирпичной перегородки. Информация по назначению калькулятора

К ирпичный онлайн калькулятор предназначен для расчета количества строительного и облицовочного кирпича для дома и цоколя, а так же сопутствующих параметров и материалов, таких как количество кладочного раствора, кладочной сетки и гибких связей. Так же в расчетах могут быть учтены размеры фронтонов, оконных и дверных проемов необходимого количества и размеров.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

К ирпич с давних времен является самым востребованным, распространенным и привычным строительным материалом для возведения долговременных и надежных сооружений. Такое положение сохраняется по целому ряду причин, несмотря на появление новых, современных и более дешевых строительных материалов. Существует несколько самых распространенных видов кирпича для любых строительных нужд:

• Саманный
- из глины и различных наполнителей
• Керамический
- (самый распространенный) из обожженной глины
• Силикатный
- из песка и извести
• Гиперпрессованный
- из извести и цемента
• Клинкерный
- из специальной обожженной глины
• Огнеупорный
- (шамотный ) из огнеупорной глины

К ерамический кирпич (глиняный) по назначению подразделяют на фасадный, рядовый и клинкер. Кирпич рядовый (забутовочный) может иметь не идеальную геометрию и в большинстве случаев используется для кладки черновых стен домов, цоколей, гаражей, которые в дальнейшем штукатурятся, окрашиваются и защищаются облицовочными материалами и покрытиями. Его цвет имеет различные оттенки красного.

О блицовочный (фасадный) используют для возведения стен без какой-либо дополнительной отделки их в дальнейшем. Так же существуют различные специальные виды кирпича фасадного, способные противостоять высоким механическим нагрузкам и неблагоприятным атмосферным воздействиям, и обычно используют для мощения дорожек, строительства всевозможных подпорных оград, лестниц, стенок.

К линкерный имеет идеальную гладкую поверхность, различные оттенки красных и черных цветов и обладает большой плотностью.

С иликатный представляет собой известково-кремниевый искусственный камень светлого цвета. Отличается силикатный кирпич от керамического тем, что в процессе изготовления его не обжигают. Он достаточно гигроскопичен, и соответственно не используется для строительства объектов, которые будут эксплуатироваться во влажных средах, таких как цоколь и подвальные помещения.

Т ак же силикатный кирпич не применяется в строительстве печей, труб, дымоходов и фундаментов, так как достаточно слабо выдерживает внешние разрушающие нагрузки.

О гнеупорный подразделяется на несколько видов и используется для возведения конструкций, подверженных высоким температурам, такие как печи, камины, дымоходы и плавильни. Самым распространенным является шамотный кирпич, имеет желтоватый оттенок, изготовленный из специальной огнеупорной глины (шамота) и в отличии от обычного глиняного может легко переносить высокие температуры (до 1400 гр.), а так же многочисленные циклы нагревания и охлаждения без потери прочности.

К ирпичи бывают полнотелыми (объем пустот не более 25%), пустотелыми и пористо-пустотелыми. Считается, что углубления и пустоты в материале не только уменьшают вес, но и значительно увеличивают общую прочность кладки за счет увеличения площади контакта между кирпичом и кладочным раствором.

Самый распространенный стандартный размер кирпича: 250 - 120 - 65 мм (длинна - ширина - высота), так называемой первой «нормальной формы» (1НФ).

П ри расчете количества кирпича необходимого для работ, обычно используют правило называемое «формат», в котором размеры самого кирпича увеличивают на 10 мм (такова стандартная толщина шва), то есть получается: 260x130x75 мм.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи .

Источник: https://arka-iz-metalla.aystroika.info/novosti/maksimalnaya-vysota-steny-v-polkirpicha-kakoy-dolzhna-byt-optimalnaya-shirina-i-vysota

Строительство в полкирпича. Строительство и перевязка стен в полкирпича

Основное преимущество, которое выявляет кладка кирпича – нет необходимости усиливать основание пола, даже деревянного. Сам процесс кладки основан на поднятии стен таким образом, чтобы лицевая сторона стены состояла из ложковых поверхностей кирпича. Ложок – это длинная боковая сторона кирпича, тычок – короткая боковая сторона, постель – широкая верхняя и нижняя поверхность изделия.

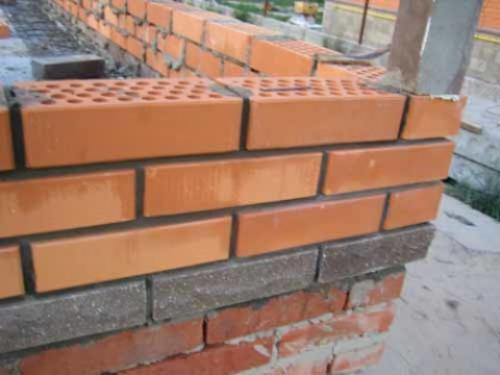

Кладка в полкирпича осуществляется в один ряд, в шахматном порядке, на цементно-песчаный раствор. Вертикальные растворные швы между кирпичами не должны выстраиваться в одну линию, чтобы не уменьшить прочность кладки и стены. Без штукатурного слоя толщина стены получится 120 мм. Несущая способность такой стены невелика, но, если существует необходимость использовать стену в полкирпича как несущую (например, для опирания стропильной системы или межэтажного перекрытия), нужна предварительная экспертиза и разрешение от архитектурных региональных или городских служб. Стандартное ограничение по весу для таких стен – до 130 кг.

Где еще можно применять кладку в половину кирпича:

1. В качестве ограждений.
2. Как межкомнатные ненесущие перегородки с хорошими шумоподавляющими параметрами и возможностью декоративной отделки любыми материалами.
3. В строительстве хозяйственных объектов – сараев, веранд, павильонов, гаражей.
4. В строительстве ограничивающих конструкций: предотвращение оползней на участке, размежевание земельного надела, и т.д. В процессе строительства наружных ограждений нужно учитывать, что ветровая нагрузка кирпичных стен, толщина которых составляет 12 см, высотой 1,5 м и длиной ≥ 2 м составляет не больше 350 кг.
