Максимальная высота стены в полкирпича. Какой должна быть оптимальная ширина и высота кладки?

Максимальная высота стены в полкирпича. Какой должна быть оптимальная ширина и высота кладки?

Кирпич для кладки отличается между собой размерами, формой конструкции и материалом изготовления. Поэтому ширина кладки должна рассчитываться с учетом этих параметров.

Для керамической, клинкерной, силикатной или гиперпрессованной модели габариты имеют схожий вид. Размер кирпича для них делится на :

• одинарный (250х120х65 мм),
• полуторный (250х120х88 мм),
• двойной (250х120х138 мм).

Существуют виды изделий с большей длиной или шириной, например, одинарный и утолщенный кирпич модульных размеров имеют параметры (288х138х65 мм), а также (288х138х88 мм) соответственно.

Рассмотрим таблицу с видами кладок и шириной, которую они имеют при учете толщины растворного шва:

Как можно увидеть выше, толщина стены из кирпича зависит от того, какое количество кирпичей будет уложено в кладку. От этого будет изменяться общий объем материала, который используется для строительства. Также ширина кладки может изменятся от декоративной составляющей или дополнительного утепления.

Например, гладкий красный кирпич используют для обкладки внешней стены . Между несущей и декоративной частью чаще всего помещается утепляющий слой. В зависимости от его толщины ширина кладки может вырасти на 130 или более мм.

Также может применятся внешнее утепление с помощью обшивки декоративными деревянными плитами с прослойкой изоляции или обшивка внешних стен плитами из пенополистирола.

Существуют типы кладки более 640 мм, но они используются для домов, которые стоят в холодных климатических условиях с понижениями температуры до -40 °С или ниже. Для таких строений ширина кладки может составлять 770 мм и более.

Кирпичи, как красные, так и силикатные, могут быть полнотелыми или пустотелыми . В зависимости от этого показателя ширина стены уменьшается для пустотелых и увеличивается для полнотелых. Это происходит из-за того, что изделия с пустотами внутри проводят тепло хуже, чем монолитные, поэтому зона промерзания смещается к наружной части здания.

Оптимальная ширина стен рассчитывается также от высоты конструкции и должна составлять не менее 1/20. Чаще всего для домов из кирпичной кладки высота кладки составляет от 2,8 до 3 м, так как скорость возведения весьма низкая и требует дополнительного укрепления армирующими слоями.

Максимальная высота кирпичной стены зависит также от ее ширины, например, для неармированной кладки толщиной 12 см она составляет 3,25 м при свободной длине перегородки до 8,1 м, а для армированной 3,9 м. Оптимальная возможная высота для постройки составляет 10 этажей.

Минимальная высота потолка по СНиП должна составлять 2,5 м, но допускается и в 2,4 м, а для общественных построек она должна быть 3 м. Из этого выходит, что высота стены до перекрытия не может быть меньше, чем 2,4 м.

Внешняя несущая имеет общую высоту со всей конструкцией , но укрепляется этажными плитами перекрытия. Поэтому если считать от пола до перекрытия, то она будет иметь общую высоту с внутренними перегородками.

Расчет высоты кирпичной перегородки. Обсуждение

swell, а разве вообще "перегородка" независимо от материала бывает несущей? Я за чистоту понимания и употребления разных терминов, исключая их вольные толкования без официального определения.В моем давнем представлении перегородки могут быть только "ненесущими". И понимать их только такими, без разновидности "несущими". А вот уже элемент под названием "стена" может быть как "несущей", так и "самонесущей", или "ненесущей" кому как нравится. Поэтому к перегородке применять термин "ненесущие" избыточно. Закрепляемая в примыкании к потолку по длине - уместная характеристика. Что конечно, для устойчивости дает поправку на высоту и длину предельном значении.Другое. Различают перегородки одинарные и двойные (спаренные с зазором, как межквартирные) что дает им большую устойчивость со связями между ними.Как будет их устойчивость обеспечиваться, по какой методике?

А можете пояснить почему в таблице 30 коэффициент k для перегородок толщиной 10 см больше чем при толщине 25 см? Получается при одних и тех же условиях перегородка 25см должна быть ниже чем 12 см. Нелогично как-то.

Павел ,

Сергей, как разобрались, поделитесь! Почему при большей толщине перегородка будет ниже? Или если вопрос переформулировать, то почему к-т К (из таб. 30) меньше для более толстых стен?

Dmitry Rudenko ,

попробуйте посчитать. вопрос отпадёт

Сергей ,

Павел, пример. Кладка I, марка раствора 50 и выше, значит отношения бетта=25. Берем перегородку 10 см толщиной, находим макс высоту стены. Н=b*h=1.8*25*10=450см. Для перегородки 25 см. Н=b*h=1.2*25*25=750см.

Почему Вы принимаете граничное условие L=

Денис, я не ограничиваю ВСЕГДА длину перегородки) она может быть хоть 5Н я просто показал Павлу зависимость от толщины, зачем мне еще в примере дополнительные условия???
"Почему Вы принимаете граничное условие L=
Потому что мне так захотелось). В целях облегчения усвоения материала. Хорошо, давайте выберем длину перегородки от 2.5H до 3.5Н, тогда дополнительно появляется еще коэф 0,9, а можем выбрать длину больше 3,5Н (те же 5Н), тут появляется коэф уже 0,8, согласитесь это не упрощает понимание сути.
"Однако, если Вы посмотрите в табл. 30, там есть поправочный коэффициент, принимаемый при свободной длине перегородки от 2,5*Н до 3,5*Н (к=0,9) и длине больше 3,5*Н (к=0,8), значит граничное условие для свободной длины стены L=
Как это не действует? Как раз таки действует, только кэф при свободной длине перегородки или несущей стены меньше 2,5Н не берем в расчет, а если длиннее перегородка или стена то берем ДОПОЛНИТЕЛЬНО 0,8 или 0,9.
Пример). Есть перегородка без проемов толщиной 100 мм высотой 4000 мм, длиной 12000мм. кладка I (50 и выше). бетта в нашем случае =H/h=4000/100=40. что не должно превышать бетта (находим перемножением) =25(отношения бетта при группе кладки)*1,8(10 и менее)*0,9(так как свободная длина равна 12/4=3Н)=40,5. Здорово, проходим. Если в перегородке появляется проем или она длина её становится больше чем 3,5Н уже не пройдем.

Я Вас понимаю. Однако, у Вас в обоих расчётах присутствует это ограничение, что может привести к неверному пониманию сути. (вот лично меня это и смутило)И ещё: в СП 15.13330.2012 нет привязки как к таковой по отношению к граничным условиям длины.При определённых условиях высоты стены и ещё толщины её свободная длина может быть сколько угодно большой (в пределах, конечно, температурного блока).Просто, в условиях уже ограниченной высоты этажа (как это и складывается при проектировании), чтобы определиться с соотношением размеров перегородки, проще будет варьировать не высотой перегородки, а шагом раскрепления её из плоскости. Искусственно ограничивать её свободную длину 2,5*Н для того, чтобы не использовать коэффициенты просто нецелесообразно.Опять же, это сугубо моё мнение. У Вас представлен просто конкретный случай для обхода необходимости использовать коэффициент. Ок.

Уважаемый Денис, Вы так наукоёмко пишете) я предпочитаю простыми словами для лучшего понимания). Расскажите, каким образом Вы варьируете при проектировании шагом раскрепления? Я конструктор, мне архитектор дает планировку с уже "отварьированной") высотой этажа и "отварьированными") длинами перегородок. Единственно что я могу сделать, так это проверить проходит она по толщине или нет, если не проходит (что ни разу не встречалось в моей небольшой практике) я увеличиваю толщину (добавляю армирование, увеличиваю марку кладки). А Вы просите переделать планировку, чтоб раскрепления стали с шагом который Вам необходим??

Давайте простыми словами. Перегородки - дело архитекторов. Конструктор учитывает их в расчёте только в качестве нагрузки. Однако, архитектор интересуется у конструктора в процессе проектирования, пройдёт ли по допустимым соотношением размеров та или иная перегородка. Как правило, изменение высоты этажа влечёт за собой глобальные пересогласования (тем более, если изменять её из-за каких-то кирпичных перегородок), толщину тоже не всегда удаётся изменить (например, площади у помещений впритык). А поставить стойки, чтобы раскрепить перегородки, никто не мешает.

Здравствуйте, такой вопрос. Ниже какого значения не может опускаться общий коэффициент k? 0.6 - это граничная величина или при толщине стены менее 50 см нужно интерполировать? За счет окон k получается меньше 0.6.По СП получается, что можно увеличить бета на 20% при организации продольного армирования кладки. Т.е. мы армируем нашу стену горизонтальными стержнями такой площадью, чтобы минимальный процент армирования сечения, перпендикулярного направлению стержней был не менее 0,05%. Верно ли это?

Откуда взялась формула H = 120 x 25 x 1,72 x 0,9 x 0,7 = 3250 мм? В СП ее нету.

Доброе время суток! помогите разобраться! имеется несущяя стена длиной 13.5 метра от угла до угла! толщиной 400 мм из шлакоблока высотой 3 м. с оконными проемами и отпиранием на нее плит перекрытий! Задаюсь вопросом о не допустимой такой длине стены, без раскреплений!

Перегородка в полкирпича. Строительство и перевязка стен в полкирпича

Основное преимущество, которое выявляет кладка кирпича – нет необходимости усиливать основание пола, даже деревянного. Сам процесс кладки основан на поднятии стен таким образом, чтобы лицевая сторона стены состояла из ложковых поверхностей кирпича. Ложок – это длинная боковая сторона кирпича, тычок – короткая боковая сторона, постель – широкая верхняя и нижняя поверхность изделия.

Кладка в полкирпича осуществляется в один ряд, в шахматном порядке, на цементно-песчаный раствор. Вертикальные растворные швы между кирпичами не должны выстраиваться в одну линию, чтобы не уменьшить прочность кладки и стены. Без штукатурного слоя толщина стены получится 120 мм. Несущая способность такой стены невелика, но, если существует необходимость использовать стену в полкирпича как несущую (например, для опирания стропильной системы или межэтажного перекрытия), нужна предварительная экспертиза и разрешение от архитектурных региональных или городских служб. Стандартное ограничение по весу для таких стен – до 130 кг.

Для перевязки кладки в полкирпича с несущей стеной примыкание выкладывается таким образом, чтобы торцовая поверхность несущей стены была тычковой, а внутренней — ложковой. Количество трехчетвертных кирпичей рассчитывается, исходя из толщины несущей стены. Примыкающие ряды выкладываются через один. Если толщина несущей стены — полтора или два кирпича, с уложенным по схеме «ложок – тычок» первым рядом, то следующий ряд укладывается по схеме «тычок — ложок», и т.д.

Где еще можно применять кладку в половину кирпича:

1. В качестве ограждений.
2. Как межкомнатные ненесущие перегородки с хорошими шумоподавляющими параметрами и возможностью декоративной отделки любыми материалами.
3. В строительстве хозяйственных объектов – сараев, веранд, павильонов, гаражей.
4. В строительстве ограничивающих конструкций: предотвращение оползней на участке, размежевание земельного надела, и т.д. В процессе строительства наружных ограждений нужно учитывать, что ветровая нагрузка кирпичных стен, толщина которых составляет 12 см, высотой 1,5 м и длиной ≥ 2 м составляет не больше 350 кг.

Строительство в полкирпича. Как класть кирпич

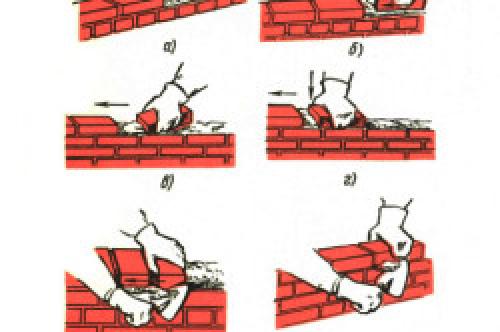

Кладка в полкирпича делается относительно просто. Сперва делается слой раствора, на него кладут ряд кирпичей, следующий ряд делается не вровень с предыдущим, а сдвигая ряд в полкирпича. Конструкция получается прочной за счет того, что стыкующиеся швы сдвигаются.

Данная технология возведения конструкция довольно простая, не требующая специальных навыков и умений. Выполнить данную работу сможет даже начинающий мастер. Прежде чем приступать к основной работе, следует подготовить инструмент и само место, где будет производиться кладка.

1. Покупать кирпич желательно после того, как вы определились с видом работ.
2. Для облицовочных работ лучше использовать облицовочный кирпич.
3. Для внутренних работ можно использовать любой вид кирпича.
4. Прежде чем делать закупку материала, следует просчитать, сколько кирпичей потребуется на 1 м²для данного объекта. Также необходимо учесть брак, который возможен в процессе работы.
5. Для раствора желательно использовать качественные материалы (песок должен быть чистым, а цемент – высокого качества).
6. Необходимо подготовить весь инструмент, который может потребоваться в процессе работы, это леска, лопата, мастерок, отвес.

Особое внимание следует уделить первому ряду кирпича. От его качества зависит дальнейшая судьба всей постройки и ее внешний вид. Обязательным условием является ровность фундамента. Дополнительно его следует обработать гидроизоляцией и сделать разметку для ровности кладки.

Максимальная высота облицовочной кладки. Как надо выполнять кирпичную кладку?

Кирпич – унифицированный стройматериал, который используют в строительстве много лет. Самый востребованный – одинарный, с размерами 250Х120Х65 мм. При застройках используют и утолщенные модульные кирпичи, у них размеры немного отличаются и составляют 250Х120Х88 мм. Такие показатели, как длина и ширина, являются для разных типов кирпичей одинаковыми. Базовым размером считается длина 250 мм. Для того чтобы рассчитать толщину кладки, отталкиваться следует именно от него.

Кладка, которая у строителей называется в 1 кирпич, толщину имеет 250 мм. Кирпичи в такой кладке не будут укладываться один рядом с другим. При данном способе укладки стена не будет устойчивой. Отдельные элементы в ней будут удерживаться лишь за счет раствора, чьей связывающей силы может оказаться недостаточно. Проводится кладка в соответствии с определенными правилами. Среди них обеспечение правильной перевязки для соединительных швов, которые располагаются вертикально. Надо следить, чтобы кирпичи верхнего ряда перекрывали вертикальные соединительные швы между кирпичами в нижнем ряду. При перевязке не только усиливается крепость стен, но и нагрузки распределяются равномернее.

При выполнении кладки в 1 кирпич можно обращать наружу и тычковую, и ложковую стороны кирпичей. Если сравнить со стенами в полкирпича или в четверть кирпича, они не будут настолько же прочными. Строительство получается не особенно экономичным, материала будет израсходовано больше, да и раствора уйдет очень много.

В основном такую кладку используют для несущих стен . Для других можно выбрать кладку в полтора или в два кирпича. С точки зрения сбережения тепла выполненные таким образом строения обладают большей инерционностью.

Вернуться к оглавлению

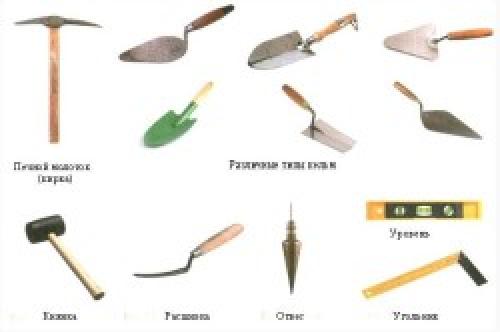

Для работы вам понадобятся:

• кирпичи;
• строительный уровень;
• отвес;
• раствор для связывания;
• шнур из капрона, длина которого должна превышать длину возводимой стены на 40 см;
• мастерок;
• приспособление для резки кирпичей;
• порядовка;
• расшивка.

Для кладки можно использовать разные виды перевязок:

• перевязка поперечных швов не позволяет кирпичам смещаться по стене;
• перевязка швов, расположенных вертикально;
• перевязка поперечных швов не даст стене расслаиваться по вертикали. Да и нагрузка по длине стены получается более равномерной.

С утолщенными изделиями количество ложковых рядов меняется до 5, потом идет ряд тычкового расположения. Систему, названную однорядной, можно применять тогда, когда толщина стен меньше длины кирпича. Многорядная используется для стен толщиной как минимум в один кирпич. При таком соединении можно обеспечить крепость стены и равномерно распределить внутри нее нагрузку.

Допустимая высота стены в полкирпича. Какой должна быть оптимальная ширина и высота кладки?

Кирпич для кладки отличается между собой размерами, формой конструкции и материалом изготовления. Поэтому ширина кладки должна рассчитываться с учетом этих параметров.

Для керамической, клинкерной, силикатной или гиперпрессованной модели габариты имеют схожий вид. Размер кирпича для них делится на :

• одинарный (250х120х65 мм),
• полуторный (250х120х88 мм),
• двойной (250х120х138 мм).

Существуют виды изделий с большей длиной или шириной, например, одинарный и утолщенный кирпич модульных размеров имеют параметры (288х138х65 мм), а также (288х138х88 мм) соответственно.

Рассмотрим таблицу с видами кладок и шириной, которую они имеют при учете толщины растворного шва:

Как можно увидеть выше, толщина стены из кирпича зависит от того, какое количество кирпичей будет уложено в кладку. От этого будет изменяться общий объем материала, который используется для строительства. Также ширина кладки может изменятся от декоративной составляющей или дополнительного утепления.

Например, гладкий красный кирпич используют для обкладки внешней стены . Между несущей и декоративной частью чаще всего помещается утепляющий слой. В зависимости от его толщины ширина кладки может вырасти на 130 или более мм.

Также может применятся внешнее утепление с помощью обшивки декоративными деревянными плитами с прослойкой изоляции или обшивка внешних стен плитами из пенополистирола.

Существуют типы кладки более 640 мм, но они используются для домов, которые стоят в холодных климатических условиях с понижениями температуры до -40 °С или ниже. Для таких строений ширина кладки может составлять 770 мм и более.

Кирпичи, как красные, так и силикатные, могут быть полнотелыми или пустотелыми . В зависимости от этого показателя ширина стены уменьшается для пустотелых и увеличивается для полнотелых. Это происходит из-за того, что изделия с пустотами внутри проводят тепло хуже, чем монолитные, поэтому зона промерзания смещается к наружной части здания.

Оптимальная ширина стен рассчитывается также от высоты конструкции и должна составлять не менее 1/20. Чаще всего для домов из кирпичной кладки высота кладки составляет от 2,8 до 3 м, так как скорость возведения весьма низкая и требует дополнительного укрепления армирующими слоями.

Максимальная высота кирпичной стены зависит также от ее ширины, например, для неармированной кладки толщиной 12 см она составляет 3,25 м при свободной длине перегородки до 8,1 м, а для армированной 3,9 м. Оптимальная возможная высота для постройки составляет 10 этажей.

Минимальная высота потолка по СНиП должна составлять 2,5 м, но допускается и в 2,4 м, а для общественных построек она должна быть 3 м. Из этого выходит, что высота стены до перекрытия не может быть меньше, чем 2,4 м.

Внешняя несущая имеет общую высоту со всей конструкцией , но укрепляется этажными плитами перекрытия. Поэтому если считать от пола до перекрытия, то она будет иметь общую высоту с внутренними перегородками.

Стена в полкирпича. Область применения

Тонкие стены в 120 мм толщиной (ширина стандартного кирпича) возводят в тех случаях, когда они не несут большой нагрузки.

Сюда относятся:

• Межкомнатные перегородки.

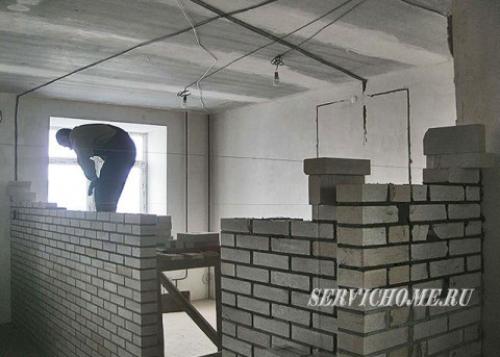

Межкомнатные перегородки

Как правило, они вообще не нагружаются, так сказать, являются самонесущими, поскольку подводятся под уже готовый потолок.

Важно! Но надо знать, что и вешать на такую стену много нельзя. По СНиПу максимальная вертикальная нагрузка на кладку в полкирпича не должна превышать 120 кг. То есть, шкафчики и полочки она выдержит, а вот бойлер на 150 литров может рухнуть.

• Облицовка фасада после строительства дома

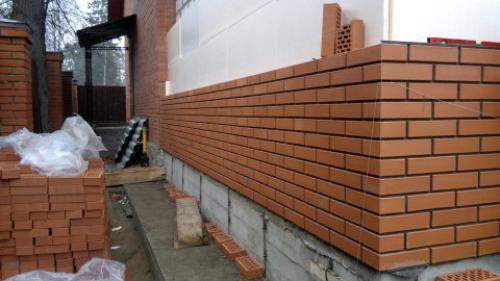

Облицовка фасадов

Этот, довольно часто применяемый способ отделки, используется тогда, когда дом уже построен. В этом случае, кирпичная кладка тоже не несет нагрузку, так как подводится под карниз здания.

Кладка не примыкает плотно к дому, обычно между стеной и облицовкой делается зазор для вентиляции и установке утеплителя. Поэтому важно прочно соединить лицевой кирпич с основным зданием. Для этого применяют гибкие связи.

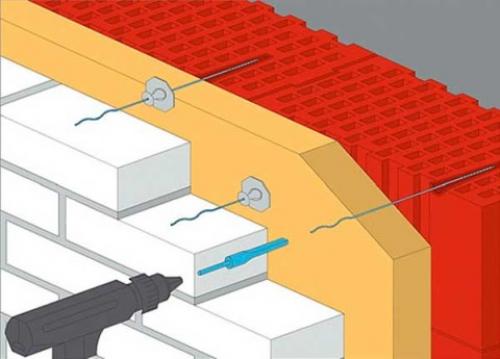

Армирование и крепление облицовки к стене

Применение гибкой арматуры не только надежно соединяет облицовку и дом, но и удерживает утеплитель от сползания, а так же сохраняет постоянный вентиляционный зазор по всему периметру.

• Облицовка фасада одновременно со строительством.

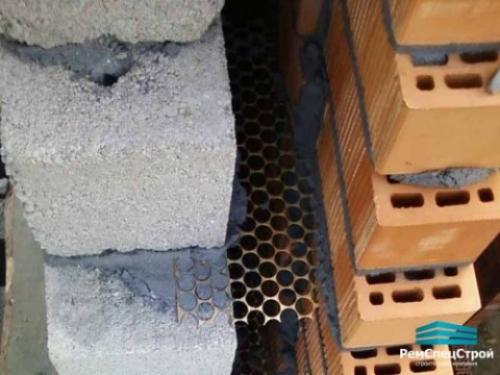

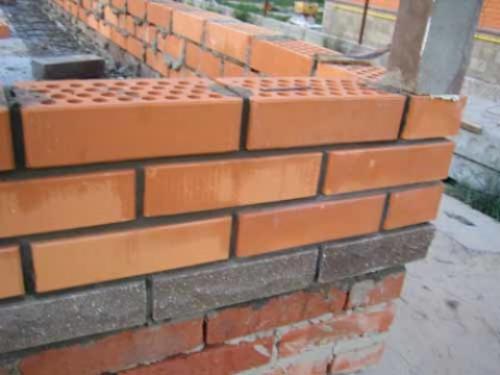

Колодцевая кладка

Так называемая, колодцевая кладка — это когда одновременно ведутся работы по возведению основной стены и облицовки. В этом случае, лицевой кирпич сразу соединяется с домом армосетками, и утеплитель закладывается в процессе работы.

• Легкие строения (веранды, сараи, беседки, гаражи).

Веранда в полкирпича

Подобная кладка для таких зданий актуальна только в том случае, если нагрузка на стену в полкирпича будет минимальной. А это значит, что кровля делается максимум односкатная с деревянными стропилами и легким кровельным покрытием (профлист, ондулин и прочее).

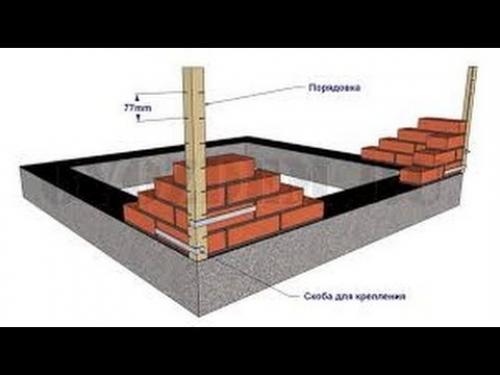

Угловая разметка

Процесс работы для отдельно стоящего строения осложняется тем, что нет возможности привязать его к чему-либо. Поэтому необходимо строго следить за вертикальностью углов. Для этого лучше установить маяки из металлического уголка с нанесенной порядноq разметкой.

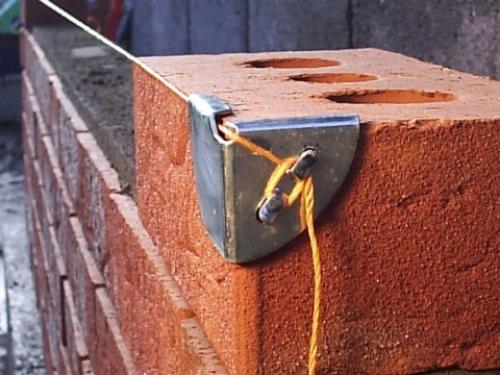

Установка осевой нити

Вертикальность выдерживают при помощи шнура, который крепят к поднятым углам здания, и по мере укладки поднимают выше.

• Заборы, ограждения для грядок, подпорные стенки.

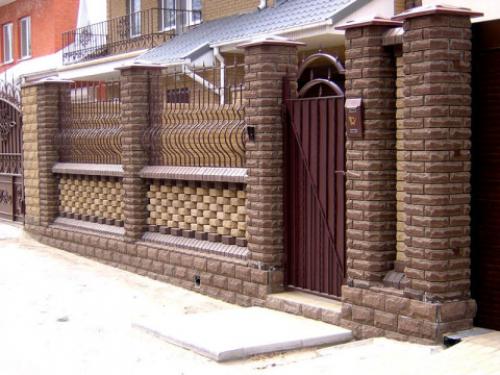

Устройство забора

Кладка кирпичная в полкирпича отлично подойдет и для таких несложных конструкций, как заборы, декоративные перегородки во дворе, подпорные стенки в местах сползания грунта, ограждения для грядок.

Важно! При устройстве забора надо знать, что по СНиПу при длине пролета 2 м и высоте 1,5 м, ветровая нагрузка около стены равна 350 кг! Выдержит ли ваша конструкция? Поэтому специалисты рекомендуют возводить не сплошной забор, а делать пролеты с декоративными отверстиями. Или же увеличивать толщину стены до 250 мм (в кирпич).

• Облицовка печей, колонн.

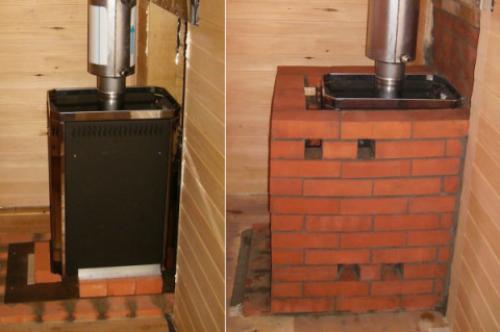

Облицовка металлической печи кирпичом

Это самая простая область применения кладки в полкирпича. С такой работой, приложив немного старания, справится даже самый неумелый хозяин. Хотя, если высота кладки большая, то армирование применить все же стоит.

Толщина кирпичной стены 9 этажного дома. На что влияет толщина кирпичной стены?

От высокой стоимости кирпичного дома никуда не деться. По сравнению с популярными сегодня проектами из древесины или газобетона цены выше в три-пять раз. Тем не менее строить из кирпича выгодно, если учитывать его уникальные и бескомпромиссные преимущества. Никакой другой дом не будет таким прочным, надёжным и долговечным, как кирпичный. Причём, что важно, без оговорок и маркетингового лукавства.

Разберём вкратце, на что влияет толщина стен кирпичного дома.

1. Энергоэффективность — чем толще, тем теплее. Забегая наперёд, стоит отметить, что пресловутые идеальные стены из кирпича толщиной в полтора метра никто не строит. Но, к сожалению, только так можно построить дом для постоянного проживания, не нуждающийся в утеплении.
2. Стоимость строительства — с увеличением толщины кирпичной кладки смета растёт за счёт дороговизны стройматериала и услуг каменщиков.
3. Сроки строительства — в отличие от деревянных и газобетонных домов кирпичные проекты реализуются небыстро. Сроки дополнительно растягиваются при увеличении толщины стен.
4. Прочность — здесь утолщение кладки работает на увеличение выгоды, а также есть минимальные нормы, ниже которых никак нельзя.
5. Нагрузка на фундамент — для кирпичного дома является важнейшим параметром, так как этот стройматериал очень тяжёлый. Строительство требует капитального фундамента, стоимость которого иногда составляет треть всей сметы.

Из вышесказанного понятно, что нужно искать какую-то золотую середину, иначе дом обойдётся непозволительно дорого.
