Арки из металлических профильных труб можно использовать для:

•  навесной крыши и козырька;
•  мест уличного отдыха, например, беседки;
•  тепличных сооружений;
•  гаражных построек;
•  забора;
•  создания декора, например, переход через имеющийся на участке искусственный пруд;
•  разнообразных лестниц и других приспособлений.

Применяя профильную трубу в целях создания каркасных сооружений, время и силы, затраченные на сам процесс создания, значительно уменьшатся. Кроме того, изогнутые изделия выполняют декоративную функцию, украшая само сооружение, а также выполняют практичную функцию, сводя к минимальному воздействию снежных и ветряных порывов, уменьшая негативные их последствия.

Чтобы получить ожидаемый результат в процессе создания конструкции и в процессе ее использования в соответствующих целях, нужно, создавая арочное изделие, учитывать и следовать трем элементарным принципам, которые вытекают один из другого.
Для начала, арочное изделие должно изготавливаться из профильных труб надлежащего размера. Далее, на уже созданном изделии, должны отсутствовать разломы и волны. Чем аккуратнее будет выполнена работа, тем красивее будет геометрическая составляющая конструкции. Ну и последнее, деформированные профильные металлические трубы, которые являются частями одного элемента, должны быть абсолютно идентичными. Если не следовать этому принципу, в результате можно получить перекошенное сооружение, поэтому не желательно применять профили разного размера.

Источник: https://arka-iz-dereva.aystroika.info/novosti/kak-izgotovit-arku-iz-profilnoy-truby-izgotovlenii-arki-iz-profilnoy-truby-goryachim

Как сделать арку из профильной трубы без трубогиба. Возможно ли согнуть профильную трубу без трубогиба?

Появление в середине прошлого века сварных профилированных видов проката натолкнуло многих мастеров на самые разные идеи его применения. При этом у многих возникает вопрос, как согнуть профильную трубу в домашних условиях без трубогиба?

Особые свойства выгодно выделяют этот полуфабрикат перед обычным металлопрокатом (катаные уголки, швеллеры, тавры и двутавры, рельсы), хотя они продолжительное время был основой для создания металлокаркасов. Сварная прямоугольная конструкция оказалась гораздо легче при той же прочности.

При изготовлении разных конструкций приходится часто изгибать заготовки. В зависимости от конструктивных особенностей возникает необходимость гнуть по радиусу или без них. В каждом случае прорабатывается своя технология исполнения процесса.

Изгибание труб без радиуса

Создавая пространственный каркас, проектировщики сталкиваются с необходимостью изготовления элементов, в которых нужно создать детали, где участки труб соединяются между собой под прямым углом (90 градусов) или под острым углом (45 градусов, например). Можно нарезать отрезки, а потом сварить их между собой. Однако вопрос можно решить и иначе:

1. Произвести разметку для будущего выреза.
2. Произвести вырез лишнего металла.
3. Выполнить гиб, соединяя кромки произведенного реза. Сварить металл по кромкам.

Схема техпроцесса изгиба под прямым углом с подрезкой:
1 – разметка; 2 – вырезание излишков металла; 3 – сгибание и сварка кромок

Такой способ позволит получить достаточно прочную деталь, в ней часть металла остается целой.

Если не выполнять подрезание, то излишкам металла деваться некуда. Получается непривлекательный вид изделия.

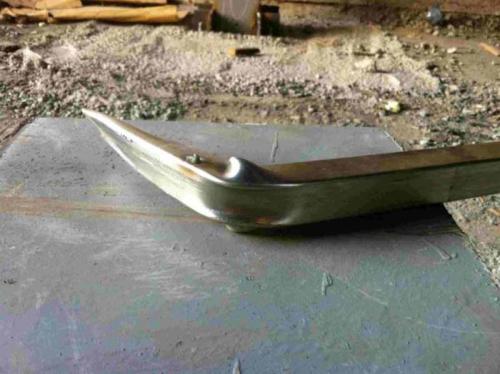

Прямой гиб профильной трубы без подрезки

В чем причина подобного явления? Чтобы понять, как происходит простое изгибание, следует рассмотреть схему.

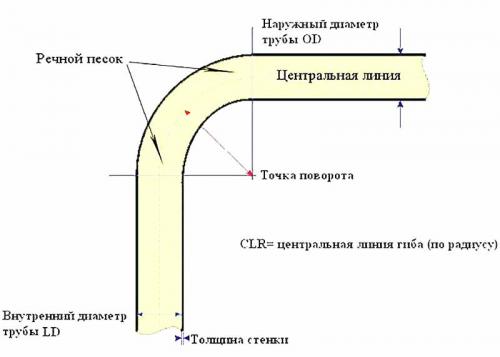

Схема формирования изгиба в трубах

Если имеется подходящая оправка, выполняется гиб:

1. Один конец закрепляется неподвижно.
2. Поверхность заготовки прислоняется к базовой поверхности, относительно которой будет производиться перемещение второго конца.
3. Прилагается усилие, и выполняется формирование новой поверхности.

Внутри можно увидеть центральную линию, по которой и выполняется гибка трубы.

Не только в пустотелых изделиях происходят подобные явления. Даже в сплошных деталях смещение слоев относительно друг друга происходят аналогичные явления.

Гибка труб по определенному радиусу с предварительным пропилом пазов

Часто можно услышать пожелание производить изгибание профильной трубы методом пропила и заваривания пазов. Процесс производится в следующей последовательности.

1. Выполняется поперечный пропил трех сторон трубы. Четвертая сторона не повреждается.
2. Выполняется смещение внутреннего слоя до соприкосновения крайних точек пропилов.
3. После завершения изгибания по пропилам выполняют сварку.

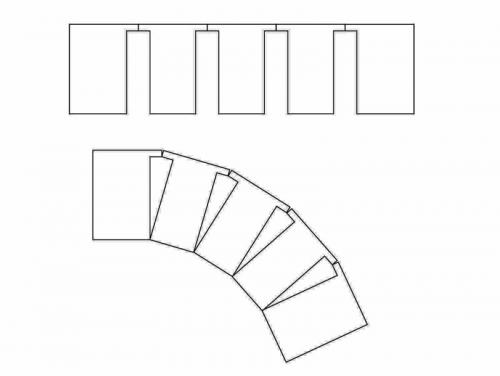

Схема технологического процесса изгибания по пропилам

Как выполняется расчет?

Чтобы разобраться с количеством пропилов, нужно выполнить простой расчет. Предположим, что требуется выполнить следующие условия:

• имеется труба размером 30·50 мм;
• необходим разворот под углом 180 ⁰;
• радиус полного разворота R = 100 мм;
• движение производится по стенке b = 30 мм.

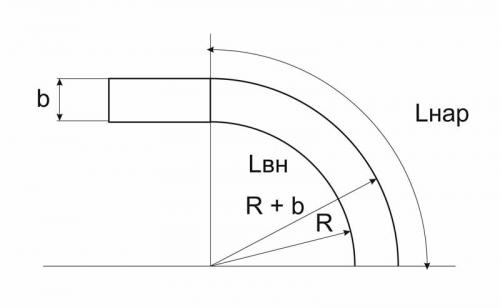

Нужно определить наружную длину образующей половины окружности.

Lнар = π (R + b)/2

здесь π = 3,14 отношение длины окружности к радиусу.

Попутно определяется половина образующей по внутреннему радиусу.

Lвн = π R/2

Разница между значениями определяет общую ширину пропилов.

С = Lнар – L вн

Зная толщину пильного диска (h = 2 мм), нетрудно определить количество пропилов.

n = C/h

Остается подставить все данные в расчетную формулу и определить количество пропилов для поворота на 90 ⁰. Полное количество можно определить в виде.

Как сделать арку из металла своими руками. Как построить садовую арку своими руками?

Для того чтобы сделанная своими руками садовая арка украсила ваш сад, понадобится круглый металлический прут или арматура диаметром 10 мм для основной секции арки и 6 мм для поперечин, а также мягкая вязальная проволока. Все это можно приобрести практически в любом строительном магазине за небольшие деньги.

Для начала рассмотрим вариант садовой арки, который предлагаем построить своими руками

садовая арка своими руками

(нажмите, чтобы увеличить)

Эта садовая арка состоит из двух секций, высотой 213 см и шириной у основания 183 см. Секции соединены между собой кольцами из более тонкой арматуры, которые привязаны к основным секциям мягкой проволокой. Расстояние между основными секциями составляет 31-32 см. В землю эти секции вкапываются на 40-45 см. Кольца – поперечины начинаются на высоте 61 см от земли и расстояние между ними около 15 см, диаметр примерно 30 см.

Эти размеры приводятся для примера. Если хотите построить садовую арку своими руками по собственным размерам, можете свободно их поменять, просто соблюдая пропорции.

Технология строительства садовой арки своими руками

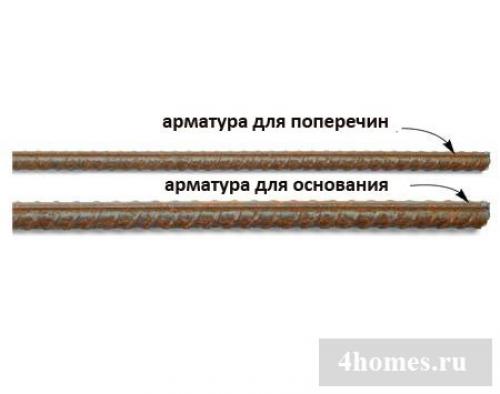

Сначала отрезаем девять кусков арматуры одинаковой длины для поперечин. Расчет длины отрезков арматуры (периметр круга или длина окружности) производится по формуле:

При условии, что диаметр поперечин составляет около 30 см, радиус соответственно равен 15 см и периметр круга (длина окружности) будет равен примерно 94,245 см. Следовательно, для поперечин нужно отрезать девять кусков длиной около 94 см.

На следующем этапе работ придется научиться плавно изгибать арматуру – значительно облегчит эту работу трубогиб или автоген. Но и при его отсутствии можно также плавно согнуть любой прут или арматуру, используя заранее приготовленный простенький шаблон.

Для создания шаблона понадобится та же арматура или прут. Его нужно порезать небольшими отрезками длиной по 25-30 см.

Чтобы начертить ровный контур арки сначала вбиваем в землю один стержень, привязываем к нему веревку длиной 90 см. Берем в руку второй конец веревки и краску (или мел), натягиваем веревку и рисуем полукруг.

После чего вгоняем в землю нарезанные штыри, начиная с верхней точки арки. По окончании работ их довольно просто удалить.

Начинаем гнуть арматуру – для сооружения одной арки их может понадобится достаточно много. Все зависит от размаха вашего строительства. Чтобы согнуть одну арматуру, потребуется обогнуть ее вокруг вбитых колышков. Между колышками и арматурой арки желательно (но не обязательно) проложить полосу пластика, так изгиб арки будет более ровным.

Дальше для усиления конструкции отдельно стоящие изогнутые прутья необходимо связать в единую конструкцию. В этом проекте используем кольца из арматуры, но для их изготовления уже без трубогиба не обойтись.

Но это не значит, что при отсутствии этого инструмента построить арку невозможно. Соединить между собой вертикальные секции можно и простыми прямыми поперечинами.

На следующем этапе строительства арки для сада своими руками предстоит установить согнутые прутья в грунт. Бетонировать их не нужно – достаточно будет воткнуть их поглубже в землю, соблюдая при этом равномерность установки по линии, высоте и шагу.

Чтобы арочная конструкция была устойчивой, вкопать ее в землю необходимо не менее чем на 40-45 см. На арочных стойках отметим эту глубину изолентой. В результате стараний должно получиться что-то напоминающее тоннель.

Через каждые 15-30-50 см к арочным стоякам при помощи мягкой проволоки привязываются прямые куски арматуры – этот прямой прут должен увязать меду собой все имеющиеся стойки. В зависимости от ширины и высоты будущей арки понадобится минимум семь-девять поперечин.

Можно покрыть арку грунтовкой иди покрасить, чтобы защитить ее от коррозии. Вот теперь можно сказать, что садовая металлическая арка готова – остается только окружить ее растительностью.

И не переживайте, если арка получится неидеально ровной, зелень через некоторое время скроет все ее дефекты. Главное, что эта садовая арка построена своими руками!

садовая арка своими руками

(нажмите, чтобы увеличить)

  Маленькая хитрость:

Чтобы арку можно было легко убирать, например, на зиму, если не хотите лицезреть на своем участке голую металлическую конструкцию, или вдруг решите перенести ее на другое место, вкопайте в землю трубы. И затем уже внутрь труб опустите стойки арки.

Садовая арка из пластиковых труб своими руками. Как сделать арку из пластиковых труб в саду

Для обустройства вертикального озеленения в саду и создания интересных композиций на входе в участок используют различного рода арки. Их можно купить в садоводческих магазинах или сделать самостоятельно.

Расскажем, как собрать садовую арку своими руками из пластиковых труб. Поговорим о том, какие материалы и инструменты понадобятся.

Применение арок в дизайне участка

Арка из пластиковых труб не всегда может смотреться гармоничной в ландшафте участка. В летнее время года, когда опора обычно увита различными плетущимися или вьющимися растениями, это будет не так заметно. Осенью же, когда листва растений осыпается, основные элементы конструкции будут обнажены и могут испортить вид участка.

Чтобы этого не произошло, нужно учитывать основные моменты:

• стиль садового участка;
• расстояние до других малых архитектурных форм;
• применяемая цветочная композиция.

Если четкой концепции дизайна нет, можно сварить самую простую арку из пластиковых труб. Она будет гармонично смотреться на любом участке и не станет слишком бросаться в глаза.

Вместо арки можно сделать перголу — конструкцию в виде колонн с вертикальными перекладинами.

Инструкция по сборке простой арки из ПВХ труб

Чтобы сделать самую простую арку для посадки рядом вьющихся растений понадобятся ПВХ трубы диаметром 20 мм. Можно использовать обрезки, оставшиеся после монтажа водопровода, но их длина не должна быть меньше 1,5 м. В противном случае арка будет выглядеть некрасиво.

Кроме ПВХ труб, для работы понадобятся тройники (12 штук), ножницы для резки труб (подойдет и ножовка с мелкими зубьями) и паяльник для пластиковых труб. Его можно не покупать, а взять в аренду, так удастся немного сэкономить.

Выполняют работы в следующей последовательности:

• нарезают трубу на отдельные элементы: длиной 40 см — 8 штук, длиной 80 см — 4 штуки и длиной 1,5 м — 2 штуки;
• заготавливают перемычки — отрезки ПВХ труб длиной 30 см, их нужно 6 штук;
• края труб нужно обезжирить;
• приварить к перемычкам тройники;
• приварить остальные трубы.

Согнуть готовую конструкцию в дугу, воткнув ее концы в землю на глубину не менее 30 см. В итоге расстоянием между двумя краями арки должно быть 1,7 м, высота арки по центру — 1,8 м.

Высоту можно уменьшить, если это необходимо, достаточно лишь сильнее заглубить концы.

Второй способ изготовления арки

Есть еще один способ изготовления арки своими руками из труб ПВХ. Тут также все предельно просто. Сначала заготавливают дуги, для этого трубы нарезают на две части, длина каждой ровно 2 м. В землю вбивают два металлических колышка, толщина которых меньше внутреннего диаметра труб. Трубы осторожно нагревают строительным феном, пока они не начнут легко гнуться и надевают концами на вбитые колья. В итоге получается дуга в виде полусферы.

Дальнейшие работы:

1. Разметить место расположения будущей арки.
2. Нарезать трубу на отрезки, длиной по 40 см. Таких отрезков нужно 12 шт.
3. Соединить их между собой тройниками так, чтобы получилось 4 трубы, которые будут играть роль опоры арки.
4. Приварить к тройникам перекладины, их длина может быть от 30 до 50 см. В итоге должно получиться две «лесенки» — стенки арки.
5. Приварить паяльником дуги.

Теперь арку можно устанавливать. Принцип монтажа на постоянное место такой же, как в описанном выше случае.

Готовую арку правильнее будет покрасить в зеленый цвет — тогда белые части не будут так выделяться под листвой. Для этих целей идеально подходит акриловая краска, нанесенная на предварительно загрунтованную поверхность, Она не боится солнечных лучей и хорошо держится на пластике.

Если планируется посадка вьющихся растений, цепляющихся за неровности усиками или присосками, арку можно обшить пластмассовой садовой сеткой.

Какие растения лучше сажать рядом с аркой

Арки из труб ПВХ легко сгибаются, поэтому желательно рядом с ними сажать лиановидные растения. Обычно их побеги имеют значительный вес и без труда согнут конструкцию.

Варианты декорирования арки:

• плетистыми розами;
• девичьим виноградом;
• плющом.

Можно рядом посадить и китайский лимонник, но тогда нужно будет увеличить число перекладин в арке.

Итоги

Сделать самостоятельно арку из ПВХ труб несложно. Главное – правильно рассчитать число перекладин, ширину и высоту сооружения. Для этого нужно иметь представление о растениях, которые будут тут высаживаться: чем тяжелее их побеги, тем больше нужно перекладин для арки. Если ошибки в расчетах не будет, конструкция простоит долгое время и станет хорошим украшением вашего сада.

Арка для винограда из профильной трубы. Как сделать своими руками?

Практически любой садовод сможет сделать подходящую виноградную арку-навес для своей дачи. Для начала стоит составить чертеж будущей конструкции. На нем лучше сразу указать все размеры, чтобы в процессе изготовления с этим не было трудностей.

После этого надо подобрать материал, из которого будет создаваться сооружение. Рассмотрим вариант из металла. В данном случае нужно будет подготовить металлические трубы, прутья, а также специальные проволочные детали.

Далее необходимо обработать все материалы антикоррозийными составами, а также влагостойкими пропитками. Затем следует приготовить небольшие канавки. Для этого на участке выкапываются две ямы глубиной не менее 60 и 80 сантиметров.

На их дно насыпается песок, толщина слоя не должна быть меньше 20 сантиметров. Позже нужно подготовить отверстия для установки металлических столбиков. Расстояние между ними должно быть примерно 40-45 см.

Опорные столбики фиксируют в сделанных посадочных местах. После этого их немного засыпают гравием или щебнем.

Иногда все это заливается цементным раствором, в таком случае сооружение будет зафиксировано максимально крепко и надежно.

Далее нужно дождаться, чтобы цементный состав полностью высох и затвердел. Одновременно с этим можно приступить к изготовлению верхней части конструкции. Ее можно соорудить из металлических профильных труб либо из арматуры. Через несколько дней, когда цемент станет сухим и твердым, к каждой из опор фиксируется горизонтальная балка. Лучше всего детали сварить между собой при помощи сварочного аппарата.
