Листогибочный станок для изготовления порогов и арок. Мощный листогиб из тавров

Листогибочный станок для изготовления порогов и арок. Мощный листогиб из тавров

Для этого листогибочного станка потребуется ровная поверхность (стол), желательно металлическая, три уголка с шириной полки не менее 45 мм, толщиной металла не менее 3 мм. Если планируете гнуть длинные заготовки (более метра), желательно и полки брать шире, и металл толще. Можно использовать тавры, но это — для гибки листов металла большой толщины и длины.

Еще понадобятся металлические дверные петли (две штуки), два винта большого диаметра (10-20 мм), «барашки» на них, пружина. Еще нужен будет сварочный аппарат — приварить петли и сделать отверстия (или дрель со сверлом по металлу).

Для самодельного листогиба был использован тавр на 70 мм — три куска по 2,5 м, два болта 20 мм диаметром, небольшой кусок металла толщиной 5 мм (для вырезания укосин), пружина. Вот порядок действий:

Два тавра складывают, с двух концов вырезают в них под петли выемки. Края выемок скашивают под 45°. Третий тавр обрезают точно также, только глубину выемки делают немного больше — это будет прижимная планка, так что она должна ходить свободно.

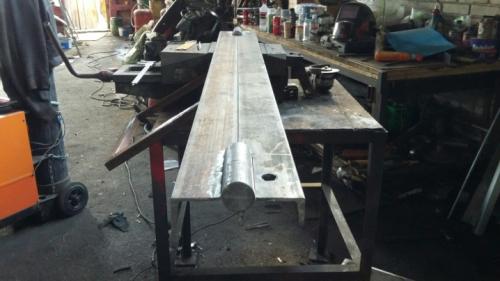

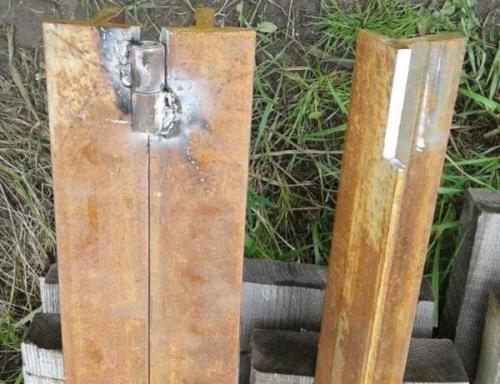

Вырезаем выемки под петли

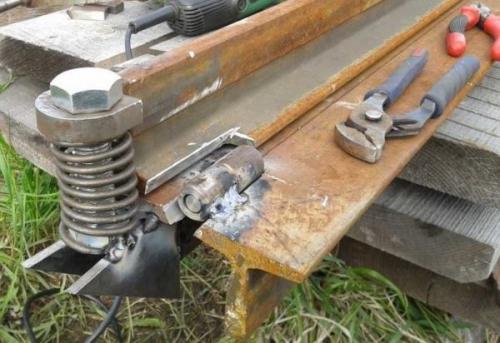

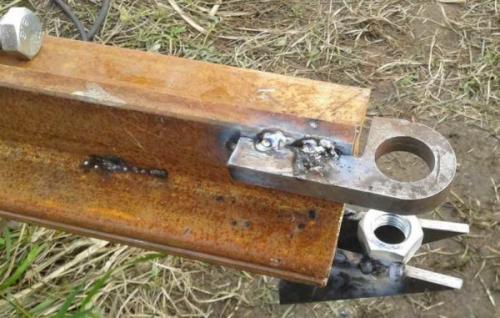

Хорошо провариваем петли

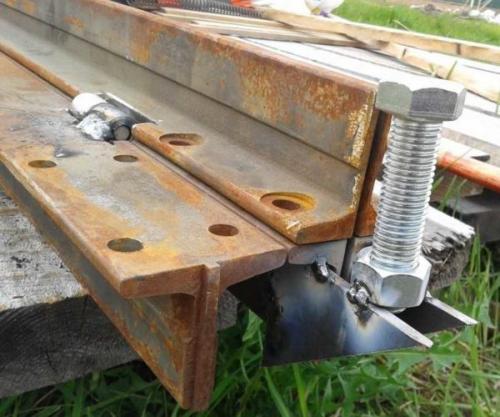

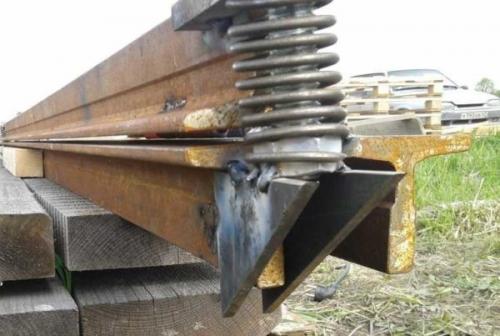

К шляпке болта приварить отрезки арматуры

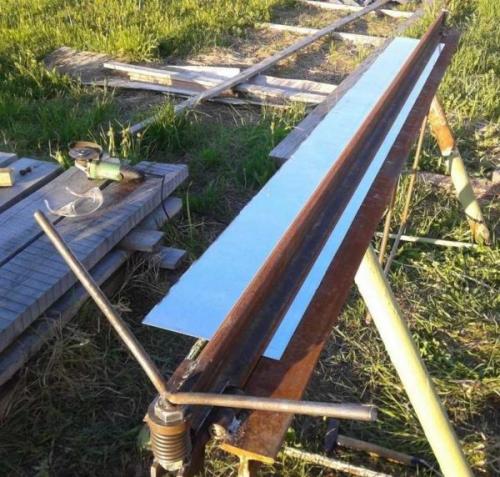

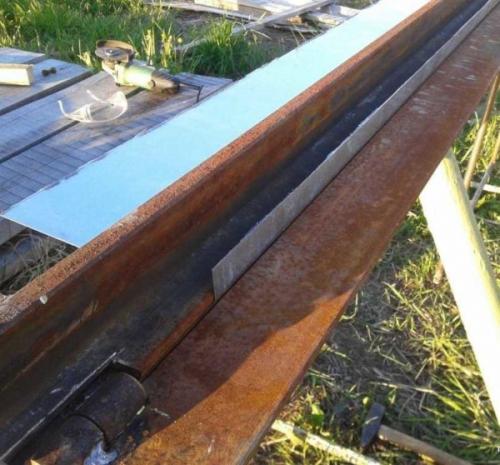

Самодельный листогиб в процессе работы

Этот вариант очень мощный — можно гнуть длинные заготовки и лист солидной толщины. Не всегда такие масштабы востребованы, но уменьшить можно всегда. В видео предложена похожая конструкция меньшего размера, но с другим креплением прижимной планки. Кстати, никто не мешает на винт тоже установить пружину — проще будет поднимать планку. А интересна эта конструкция тем, что можно на ней делать отбортовку, что обычно такие устройства не умеют.

Станок для изготовления кузовных деталей. Что собой представляет листовая штамповка

Говоря о штамповке деталей, изготовленных из листового металла, имеют в виду технологическую операцию, при выполнении которой на заготовку оказывается значительное давление. Под воздействием такого давления заготовка деформируется, приобретает требуемую конфигурацию и размеры.

Использовать такую операцию (правда, в значительно упрощенном виде) начали еще наши далекие предки. Именно при помощи воздействия на металл давлением они изготавливали сельскохозяйственные орудия, оружие, предметы домашнего обихода и различные украшения.

Современный пресс для штамповки кузовных деталей

Активное развитие штамповка как технология производства изделий из листового металла получила в конце XIX века. Именно в тот период (начиная с 1850-х годов) данная технология активно совершенствовалась, а для ее реализации специалисты создали мощное оборудование. Штампованные детали, которые в то время можно было уже производить серийно, отличались достойным качеством и обладали хорошими эксплуатационными характеристиками.

На совершенно новый уровень развития как горячая, так и холодная штамповка вышла уже в начале XX века. Именно благодаря совершенствованию технологии штамповки листового металла стал возможен серийный выпуск автомобилей, для которых с помощью данного метода производились кузовные детали. Начиная с 1930-х годов данную технологию начали активно применять предприятия, работающие в авиа- и судостроительной отрасли, а чуть позже (спустя всего пару десятков лет) при помощи штамповки стали производить детали космических аппаратов.

Высокая популярность, которую штамповка завоевала за относительно долгий период своего развития, объясняется возможностями:

• производства изделий различных геометрических форм и размеров, качество и точность изготовления которых позволяют сразу использовать их по прямому назначению;
• полной механизации и автоматизации производственных процессов, что достигается, в частности, путем оснащения производства роторно-конвейерным оборудованием для штамповки листового металла;
• серийного производства изделий, геометрические параметры которых отличаются особо высокой точностью (такие изделия могут быть легко заменены друг на друга, если в этом возникает необходимость).

Холодная штамповка на гидравлическом прессе

Использование такой технологической операции, как объемная штамповка, позволяет превратить металлический лист в геометрически сложное и небольшое по массе изделие, прочностные характеристики которого находятся на высоком уровне. Применение методов штамповки деталей из листового металла позволяет изготавливать как очень массивные изделия, используемые при производстве машиностроительной продукции, водных и воздушных судов, так и миниатюрные детали для электронных устройств и часовых механизмов.

Горячая и холодная штамповка часто используется в качестве подготовительной операции. Например, по таким технологиям производят детали, которые затем обрабатываются другими методами – сваркой, резкой и др.

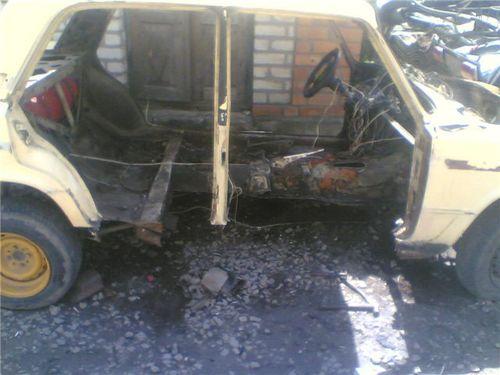

Гибка порогов на авто. Гибка порогов для авто под заказ

Гибка порогов для авто под заказ

На базе компании «МОНТАЖНИК» изготавливаются пороги для любой марки авто на заказ из простого металла и нержавейки, с помощью гибки.

Изготовление ремонтных порогов для ЛЮБЫХ автомобилей!!

Производство порогов для авто осуществляют высококвалифицированные специалисты качественно, в срок, и по ценам существенно ниже рыночных.

Предназначение автомобильных порогов:

• Защита кузова от коррозии и механических повреждений.

Для изготовления порога потребуется:

• либо шаблон или эскиз профиля порога на листе А4 (обвести ручкой контуры на листе бумаги);
• либо часть самого порога;
• либо сам автомобиль для замеров нашими специалистами.

Разновидности автомобильных порогов:

• Целиковые (авто пороги изготовлены из целикового куска листового металла).
• Пороги, состоящие из двух частей.
• Авто пороги из трех составных частей.

Преимущества металлических порогов над пластиковыми:

• Прочность (более стойкие к механическим повреждениям, морозоустойчивые – не трескаются на морозе).
• Долговечность металлических авто порогов (хрупкость пластиковых порогов уменьшает срок эксплуатации).
• Пластиковые авто пороги дешевле, но если учитывать довольно недолгий срок эксплуатации, то металлические авто пороги – оптимальный выбор и экономически выгодный.

Изготавливаем любые автомобильные пороги на заказ, из металла Ø 1,2 мм, 1,5 мм и 2 мм

Возможность выезда специалиста для уточнения размеров и консультации в пределах г. Иваново. Минимальная стоимость порога для авто от 2 500 руб./ед.

Часть марок автомобилей для которых компания «МОНТАЖНИК» делали пороги под заказ:

ООО «МОНТАЖНИК»
Изготовление автомобильных порогов на заказ
Производство металлических изделий и конструкций.
Проектирование, доставка, монтаж металлоконструкций.

Адрес: г. Иваново, ул. Суздальская, д 18-Б.

Из чего сделать пороги на авто. Пороги из трубы для авто своими руками

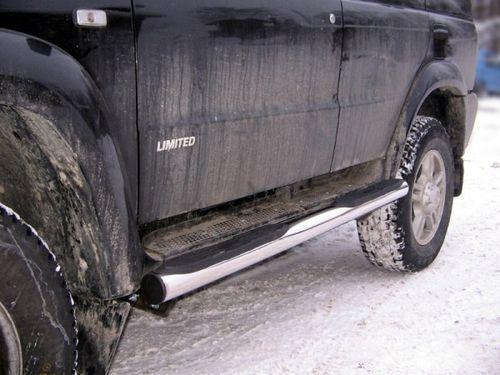

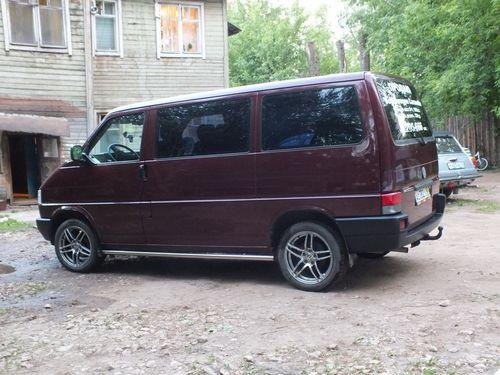

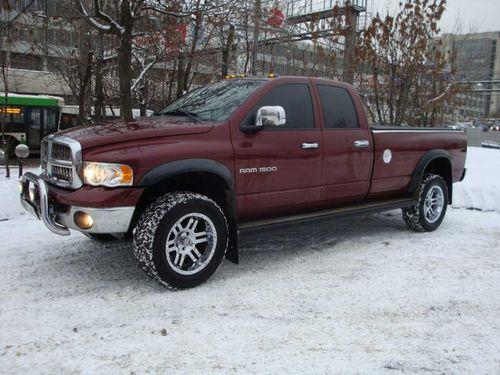

Пороги для автомобиля – это очень важная деталь, несмотря на ее компактность. Для чего они нужны? Во-первых, это делает удобным захождение в авто. Достаточно встать на порог, что позволяет не крутиться вокруг двери. Во-вторых, это стильный внешний вид. Пороги украсят любой автомобиль, станут стильной деталью, привлекающей к себе внимание. В-третьих, это защита от различных повреждений. Пороги позволяют защитить кузов от мелких камешков, во время небольших столкновений они принимают весь удар на себя, что также бережет авто от повреждений.

Как сделать пороги на авто?

Приобрести их можно в магазине. Пороги можно монтировать своими руками. Выполняются они обычно из труб, на которых сделаны плоские участки для максимального удобства. Плоские зоны покрыты материалом, препятствующим скольжению. Таким образом, вход в салон автомобиля будет удобным и безопасным. Встречаются и другие типы порогов: в виде подножки, зафиксированной к трубе, с проступью для максимального комфорта.

Дополнительные пороги (подножки) можно выполнить своими руками из труб. Этот вариант выгоден по нескольким причинам. Во-первых, пороги, продающиеся в магазинах, могут не устраивать человека, и в этом случае проще выполнить их самостоятельно. Во-вторых, такая продукция может быть недостаточно надежной, крепление деталей зачастую не устраивает владельцев автомобиля своей слабостью. В-третьих, стоимость магазинных порогов может быть сильно завышена. Качество их может просто не соответствовать цене.

Для чего нужны дополнительные пороги? Они дополнительно облегчают вход в автомобиль. Особенно актуальна эта деталь тогда, когда в авто часто ездят пожилые люди и дети, ведь зачастую им сложно забираться в машину. Кроме того, подножки облегчают очистку обуви перед заходом в авто, что позволяет не заносить грязь в салон.

Как выполнить пороги

В первую очередь, перед изготовлением конструкции из трубы своими руками, рекомендуем вам просмотреть обучающий материал: фото,

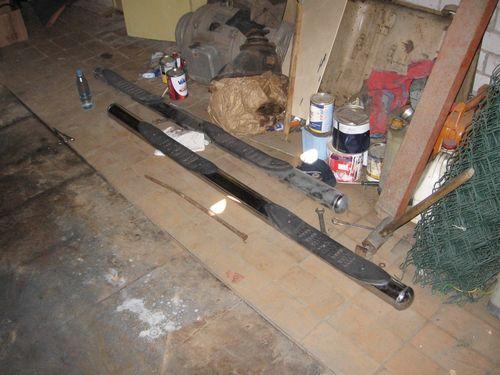

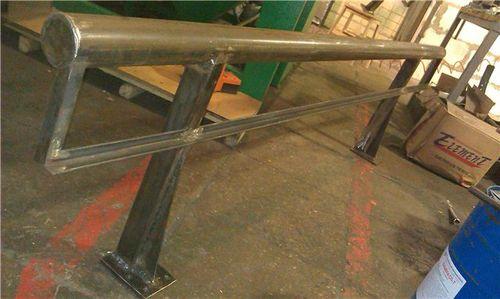

Для конструкции потребуется 2 трубы. Диаметр их определяется в зависимости от потребностей. Оптимальный вариант – 50 мм. Их следует примерить и подрезать. Порог выполняется в форме буквы С, однако это вариативно, в зависимости от модели машины. Для подножки потребуется рифленое железо.

Затем следует приступить к установке. От трубы квадратной формы размером 70 мм следует вырезать 4 детали. Каждая деталь фиксируется на болты снизу подножек авто. К этим деталям, посредством сварки, привариваются пороги. Сделать конструкцию более надежной можно при помощи косынок.

Трубы, для эстетики, можно окрасить черной нитрой. В итоге получается крепкая и надежная конструкция, выдерживающая большие нагрузки и обладающая высоким сроком службы. Сколько времени уходит на работу? Все зависит от ваших умений. В среднем, на изготовление конструкции из трубы уходит полдня. Много времени отнимают всевозможные примерки и замеры.

Однако комфорт стоит всех этих усилий. Тем более, для работы потребуется самый минимум материалов.

Листогиб для порогов своими руками. Устройство гибочного станка

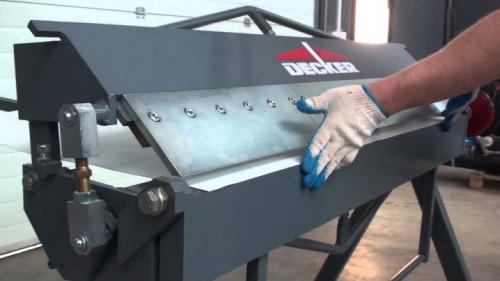

Перед изготовлением листогиба определитесь, какой толщины и структуры, а также сколько листов вам нужно согнуть, как именно они будут сгибаться. Это позволит выбрать схему, по которой прибор будет выпущен. Самый простой механизм позволяет гнуть листовую сталь посредством траверсы . Данное устройство легко согнёт лист с шириной не более полуметра, на 90 градусов, используя лишь силу рук мастера. Листовой металл закрепляется в станке с помощью струбцины или небольших тисков. Сгибание в выбранном месте осуществляется нажатием траверсы на него.

Чтобы получить прямой угол загиба, понадобится особый вкладыш в виде полоски металла или сплава, добавляющий сгибаемому листу упругости.

Усложнённое устройство – листогибочный пресс с сеткой и пуансоном в качестве исполнительного механизма. Лист металла или сплава кладётся на криволинейную или спрямлённую матрицу, а пуансон (сгибающий клин) прижимается к сгибаемому листу, придавая ему нужный узор сгиба. Такой станок чаще используется в металлообрабатывающем производстве, где сгибание листового железа поставлено на поток.

Самодельные листогибы в домашних условиях могут работать и с гидравлическим механизмом, роль которого выполняет, например, домкрат.

Для такого станка потребуется не менее двух одинаковых домкратов.

К тому же их работу нужно синхронизировать, что представляет собой дополнительную сложность по сравнению, например, с арматуротрубогибами.

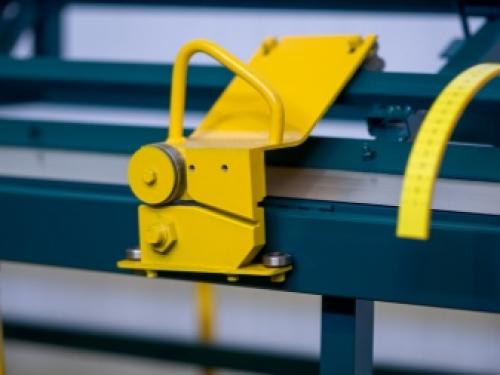

Профессиональные листогибы изготавливаются на основе трёхвального механизма. В них лист металла проходит через управляемые валы. В результате радиус изгиба листа обретает отличающиеся при разных подходах значения.

Особое место занимают электромагнитные листогибы . Но самостоятельно сделать такой листогиб затруднительно. Его положительные качества – небольшие габариты, бесшумный процесс сгибания листов, высокая скорость. Работает такой листогиб за счёт электромагнитного поля, создаваемого между гнущей поверхностью и матрицей. Сгибатель свободно зафиксирован с помощью пружины, а сама матрица ставится под ним. Механизм подстраивается под форму сгибаемого листа. Под сгибателем (или в нём) размещён электромагнит, на который подаётся выпрямленное сетевое напряжение.

Матрица притягивается к сгибателю, и тот моментально гнёт вставленную заготовку. В таком устройстве может присутствовать и секторный сгибатель, позволяющий делать разноуровневые (составные) отбортовки.

Вальный листогиб используется, к примеру, при изготовлении одностенных дымоходов, где труба с круглым или овальным сечением имеет идеальные размеры. Если вальный механизм имеет определённый профиль, то он хорош для изготовления крышных водостоков, располагаемых по периметру.

При необходимости вальный листогиб укомплектовывается дополнительными листогибочными валами, позволяющими, к примеру, получить из ровного листа ступенчатое или волнистое железо.

Вальные станки часто оснащаются ножом, который дает возможность отрезать лист неподалёку от места сгибания.

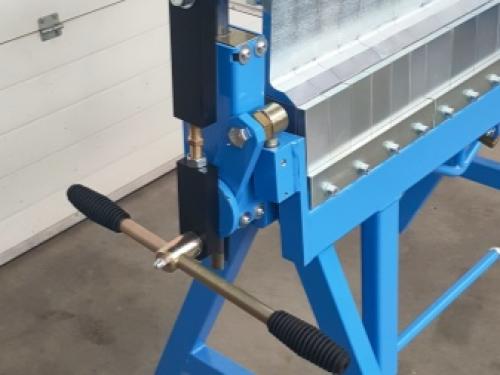

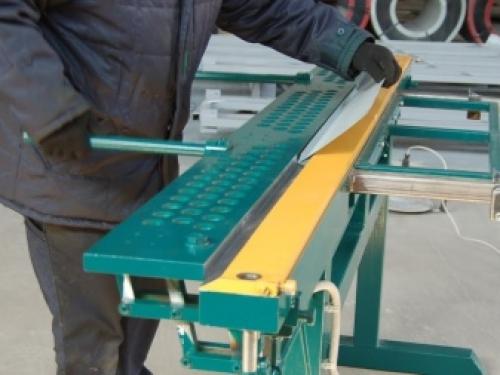

У ручного листогиба рабочий ресурс чаще всего выбирают в следующих пределах:

• количество листов – не менее 1400;
• ширина листа – не более 2 м;
• угол сгиба – до 130 градусов.

Больший ресурс используется не при домашней, а при заказной работе.
