Схема кладки в 2 кирпича. Основные сведения

27.03.2023 в 08:19

Схема кладки в 2 кирпича. Основные сведения

Несмотря на все НТП и НТР, которые сопутствовали развитию человечества, на практике остаются всего два полностью экологически чистых материала — дерево и глина. Именно по этой причине кирпич и брус в 21 веке используются гораздо чаще, чем монолит, ригель, газ и пена вместе взятые.

Схема кладки в 2 кирпича. Основные сведения

Размеры кирпича согласно ГОСТ.

Кирпич изготавливается из глины методом глубокого обжига, благодаря чему и получается столь высокий запас физической прочности и химической устойчивости к разного рода воздействиям. Обычно физические габариты составляют 250*120*65 мм, а масса от 3,5 до 3,8 кг. Однако некоторые производители могут под давлением обстоятельств или личных предпочтений изменять габариты своих изделий, подстраивая под определенные цели (облицовка уже и выше, а клинкер пропорционально уменьшен). Масса, в свою очередь, тоже может повышаться в зависимости от марки.

Марка — показатель выносливости материала при давлении на 1 см2. Диапазон используемых вариантов от м60 до м350. С понижением физической сопротивляемости падает и цена, но и диапазон использования становится значительно уже. Во время строительства нередко приобретается несколько вариантов, чтобы можно было сэкономить и не потерять в качестве. Так, для возведения дома в 3 этажа на нижний пойдет м300, на следующий м250, а на последний можно и м60.

Существует всего 2 варианта кладки стен из кирпича:

Схема кладки в 2 кирпича. Основные сведения 01

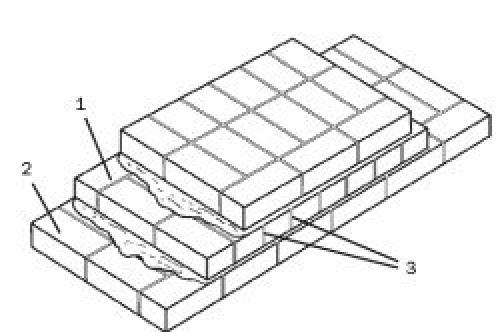

Схема кладки в два ряда: 1 – ложковый ряд, 2 – тычковый ряд, 3 – смещение вертикальных швов.

  1. Ложковый способ. Выкладывается таким образом, чтобы к обозревателю была направлена сторона 250*120.
  2. Тычковый способ. Выкладывается таким образом, чтобы к обозревателю была направлена сторона 120*65.

Оба варианта почти всегда чередуются, но бывают и исключительные случаи.

Чаще всего кладка идет в два кирпича, т.к. получается идеальная прочность и очень высокая теплоизоляция. Все дальнейшие вычисления исходят из базового (сухого) объема материала 480 шт. на 1 м3, но заранее всегда нужно производить эти вычисления, чтобы избежать лишних переплат, но и не ездить каждый день на завод за кирпичом.

Источник: https://mdmstroyproekt.ru/stati/shema-kladki-v-2-kirpicha-kirpichnaya-kladka-cepnaya-sistema-perevyazki-kirpichey

Кладка в два с половиной кирпича. Кирпичная кладка

В данной статье мы постарались выделить основные моменты, которые необходимо знать для возведения кирпичной кладки.

План статьи:

Стандартные размеры кирпича

Кирпич изготавливают в форме прямоугольного параллелепипеда со следующими размерами:

Вид кирпичаРазмеры, мм
длинаширинатолщина

Одинарный кирпич

25012065

Утолщенный кирпич

25012088

Одинарный кирпич модульных размеров

28813863

Утолщенный кирпич модульных размеров

28813888

Утолщенный кирпич с горизонтальным расположением пустот

25012088

Обозначение граней кирпича

Схема кладки в 2 кирпича. Основные сведения 02

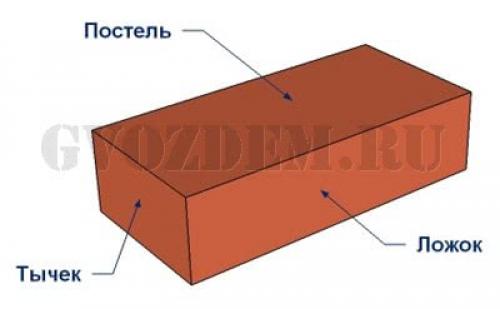

Кирпич имеет 6 поверхностей: 2 тычка, 2 ложка и 2 постели.

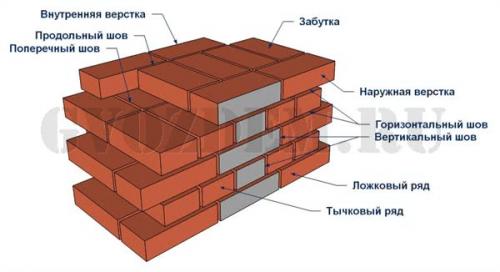

Обозначение элементов кирпичной кладки

Схема кладки в 2 кирпича. Основные сведения 03

Чтобы данная статья стала для вас более информативной необходимо понимание несложных терминов присущих кирпичной кладке, определение которых представлено ниже.

Кладку кирпича выполняют горизонтальными рядами. Кирпичи укладывают на раствор широкой гранью - постелью (существуют способы кладка на ложок).

Горизонтальный шов – шов между соседними горизонтальными рядами.

Вертикальный шов – шов, разделяющий боковые грани соприкасающихся кирпичей. Бывает поперечный и продольный.

Внутренняя верста – ряд кирпичной кладки, который выходит на внутреннюю поверхность.

Лицевая или наружная верста – ряд кладки, который выходит на внешнюю (фасадную) сторону.

Забутка – ряды, размещенные между внутренней и наружной верстами.

Ложковый ряд – ряд из кирпичей, которые к поверхности стены уложены ложками, т.е. длинными гранями.

Тычковый ряд – ряд из кирпичей, которые к поверхности стены уложены тычками, т.е. короткими гранями.

Система перевязки швов – определенный порядок чередования ложковых и тычковых рядов.

Ложковая кладка – кладка, при которой кирпич укладывается ложком наружу по отношению к лицевой поверхности стены.

Тычковая кладка – кладка, при которой кирпич кладется тычком наружу по отношению к лицевой стороне стены.

Ширина кирпичной кладки должна быть кратна нечетному или четному числу половинок (1/2) кирпича.

Толщина кирпичной кладки

В зависимости от климатических условий, назначения строения и расчетных нагрузок кирпичная кладка может быть следующей толщины:

Название кладкиЧасть кирпичаТолщина, мм

в четверть кирпича

0,2565

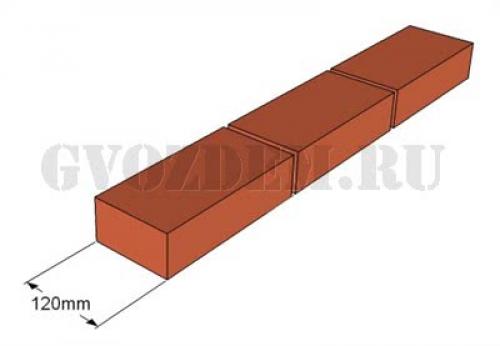

в полкирпича

0,5120

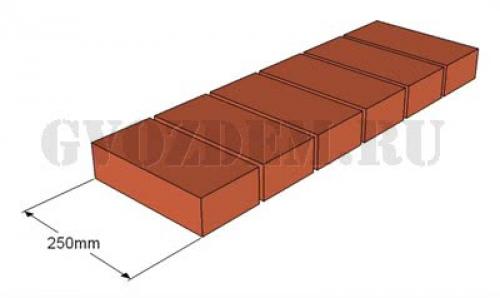

в один кирпич (в кирпич)

1250

в полтора кирпича

1,5380

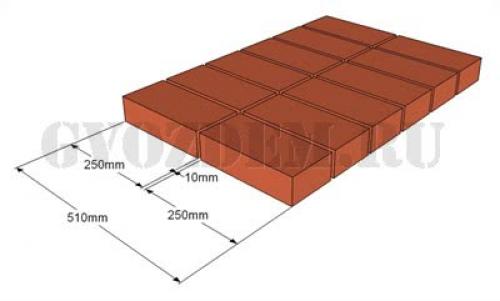

в два кирпича

2510

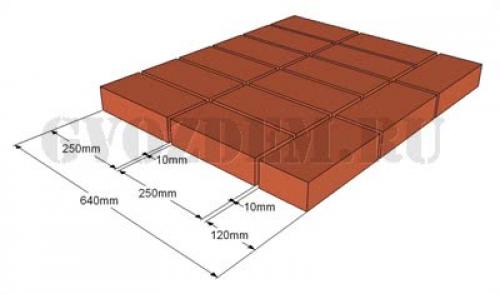

в два с половиной кирпича

2,5640

в три кирпича

3 и более770 и более

Толщина кладки = общей толщине кирпичей в кладке + толщина раствора между кирпичами. Пример кладки в 2 кирпича: 250 мм+10мм+250мм=510мм

Ширину вертикального шва в кирпичной кладке при планировании размеров принято считать равной 10 мм, но на практике это число варьируется от 8 до 12 мм.

Схема кладки в 2 кирпича. Основные сведения 04

Схема кладки в 2 кирпича. Основные сведения 05

Схема кладки в 2 кирпича. Основные сведения 06

Схема кладки в 2 кирпича. Основные сведения 07

Схема кладки в 2 кирпича. Основные сведения 08

Схема кладки в 2 кирпича. Основные сведения 09

                      Схема кладки в 2 кирпича. Основные сведения 10

                      Кладка в 2 5 кирпича толщина. Какие показатели учитываются при калькуляции?

                      Разработка проекта строительства подразумевает внесение всех данных в чертежи, на основании которых разрабатывается смета расходов.

                      При произведении самостоятельных расчётов можно основываться на предварительных показателях подрядчика, но контроль достоверности и правильности данных нужного объёма поможет сэкономить на возведении объекта.

                      Для расчёта количества кирпича для стен надо знать несколько основных показателей:

                      1. Площадь возводимых поверхностей . Измеряется путём умножения длины наружных или внутренних стен на высоту потолка до перекрытий. Из полученного показателя вычитается площадь оконных и дверных проёмов. Это первоначальный показатель, из которого рассчитывается объём кладки.
                      2. Вид кирпича . Для стен зданий используется одинарный, полуторный и двойной тип, который имеет расхождение по высоте изделия. Кирпич производится в размере по длине 25 см и ширине 12 см, но по толщине имеет разные параметры. Одинарный – 6,5 см, полуторный – 8,8 см и двойной – 13,8 см. Фасады, выполненные из более тонкого кирпича, выглядят аккуратнее и красивее, но возведение стен из полуторной или двойной толщины позволяет сократить сроки строительства и сэкономить на растворе.
                      3. Толщина кирпичной кладки . Зависит от региональной принадлежности объекта. Оптимальной толщиной стен для средней полосы считается кладка в 2-2,5 кирпича. Толщина стены, исходя от типа кладки, рассчитывается: 1 кирпич – 25 см, 1,5 – 38 см, 2 – 51 см, 2,5 – 64 см.

                      Кладка в 1,5 кирпича. Однорядная перевязка

                      Попеременное чередование таких рядов дает очень неплохой результат. Такой способ перевязки называется однорядной или цепной перевязкой. Он практикуется на стенах, которые не планируется отделывать: выглядит аккуратно. По такой системе могут быть сложены как наружные, так и несущие стены.

                      Схемы кладки стен

                      Примеры однорядной кирпичной стены в 1,5 и 2 кирпича показаны на фото ниже.

                      Кладка в 1,5 кирпича. Однорядная перевязка

                      Однорядная перевязка в стене из 1,5 и 2 крипича

                      В случае кладки стены в два кирпича, появляется еще два термина. Два наружный ложковых ряда называются верстами — наружная верста направлена на улицу, внутренняя верста — в помещение. Для них используют ровный, хороший материал, особенно тщательно подбирая те, которые направлены наружу. Пространство между ними называется забутка . Так как этот элемент закрыт со всех сторон, использовать можно более низкосортный материал, например, б/у.

                      Обратите внимание, что при такой кладке требуются и пиленный кирпич: половинки и трехчетвертные. Трехчетвертные на схеме перечеркнуты крест на крест, половинки — одной диагональной полосой. Как сделать примыкание перегородок к стенам, выполненным в такой технике, показано на фото ниже.

                      Кладка в 1,5 кирпича. Однорядная перевязка

                      Примыкание стен при однорядной перевязке

                      Схемы углов

                      Кладка угла в таком случае очень важна. По методике выгоняются сначала углы, между ними натягивается шнур, и далее кладка стены ведется по схеме. Но первыми ставят углы, от того, насколько правильно и ровно выгнаны они, зависит насколько ровной будет все здание. Схема кладки угла в 1 кирпич с однорядной перевязкой расположена иже. Начинается кладка с установки двух 3/4 кусков, далее идут целые.

                      Кладка в 1,5 кирпича. Однорядная перевязка

                      Угол в один кирпич при однорядной перевязке

                      Последовательность действий смотрите в

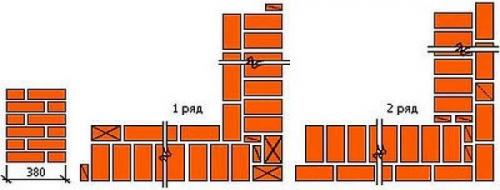

                      Та же система, но в стене в 1,5 кирпича. Кроме целых, требуются куски 3/4 и четвертушки. Ложковый ряд попеременно то на внутренней, то на внешней версте.

                      Кладка в 1,5 кирпича. Однорядная перевязка

                      Схема: угол в полтора кирпича при однорядной перевязке

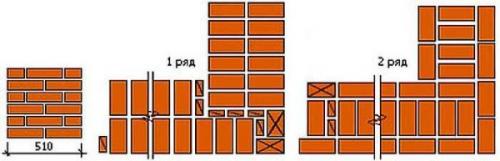

                      При кладке угла в 2 кирпича в первом ряду требуются все те же два трехчетвертных куска, а еще 6 четвертин или, как говорят, чекушек.  Во втором — уже требуется один на 3/4 и две чекушки.

                      Кладка в 1,5 кирпича. Однорядная перевязка

                      Источник: https://arka-iz-metalla.aystroika.info/stati/shema-kladki-v-1-kirpich-osobennosti-kladki

                      Кладка в 2 кирпича толщина. Кладка заборных столбов: технологии

                      В большинстве случаев столбы для забора делают в 1,5 или 2 кирпича, сечение 380*380 мм и 510*510 мм соответственно, высота — до 3-х метров.

                      Кладку ведут с перевязкой (смещением) — шов нижнего ряда перекрывается «телом» кирпича, лежащего сверху. Шов стандартный — 8-10 мм. Схема кладки столбиков в полтора и два кирпича на фото ниже.

                      Кирпичные столбы в 1,5 и 2 кирпича

                      Кладка столбов: порядок работы

                      На готовый фундамент расстилают отсечную гидроизоляцию. Это может быть рубероид в два слоя, но лучше гидроизол на битумной мастике. Этот слой необходим, чтобы кирпич не «тянул» влагу из грунта. Если влажный кирпич замерзает, он быстро начинает трескаться и крошиться. Потому гидроизоляция необходима. Рулонную гидроизоляцию можно заменить — два раза промазать фундамент битумной мастикой, а на участках с высоко влажностью лучше сделать двойную гидроизоляцию — промазать мастикой, а потом настелить еще и «Гидроизол».

                      По размерам столба на гидроизоляцию наносится раствор слоем чуть больше 1 см. На него, согласно схемы, укладываются кирпичи. Их выравнивают в вертикальной и горизонтальной плоскостях, постукивая специальным резиновым молотком. Мастера могут использовать ручку кельмы, но, в таком случае, с плоскости кельмы могут слетать остатки раствора, пачкая руки и кирпич, а он от цемента оттирается плохо.

                      Керамический кирпич очень быстро впитывает влагу, потому чуть замешкавшись, вам будет сложно «посадить» его на место. Чтобы раствор дольше сохранял пластичность, кирпич перед укладкой на несколько секунд окунают в воду. Этот же маневр позволяет легче вытирать раствор с поверхности (его снимают сразу,сухой тряпкой).

                      Подбиваем молотком

                      Второй ряд кладут также: на кирпичи расстилается раствор, на него выставляют кирпичи, но уже с перевязкой — развернув так, чтобы шов был перекрыт. Снова выравнивают. Затем берут рулетку и проверяют размеры уложенных рядов. Устраняется даже небольшое смещение в 1-2 мм. Постукивают по торцу кирпича (называется «тычок»), сдвигая кирпичи ближе. Затем, если боковые грани не промазывались, заполняют вертикальные швы. Все последующие ряды кладутся аналогично.

                      Если между внутренней трубой армирования и кирпичной кладкой есть пустота, ее заполняют. Если расстояние небольшое, можно использовать кладочный раствор, если пустота значительная, для экономии пространство можно засыпать щебнем, утрамбовать, затем пролить жидким цементно-песчаным раствором.

                      Кладка под пруток

                      Описанная выше кладка столбов давно проверена, но новичкам, при самостоятельном изготовлении, тяжело выдерживать ровный шов. Еще проблема — раствор вылезает из шва, пачкая поверхность. Получается не очень красиво. Для облегчения работы придумали кладку под пруток. Берут квадратный металлический пруток со стороной 8-10 мм, нарезают его не куски, на 10-15 см длиннее размеров столба.

                      Раскладка прутка

                      Уложив первый ряд, на него по краю кирпича выкладывают пруток. Заполняют площадку раствором с небольшим запасом, причем ближе к трубе слой делают больше. Затем, ведя кельмой по прутку, снимают излишек, очищая пруток от раствора. Но при этом уклон раствора сохраняется. Ставят кирпич, выравнивают его по уровню. При этом сильно осесть ему не дает пруток, а положение другого конца контролируем уровнем.

                      Под пруток наносим раствор на боковую грань

                      Затем берут короткий отрезок прутка около 10 см (для вертикального шва), ставят его вдоль тычка, кельмой наносят раствор на боковую часть уложенного кирпича, также снимая излишки по прутку. Ставится и выравнивается второй кирпич. После того, как уровень выставлен, шов прижимается сверху кельмой, а вертикальный пруток вынимается.

                      Кладка в 1 5 кирпича толщина. Элементы кладки и ее размеры

                      Таблица 1. Размеры кирпича.

                      Кирпич кладется в виде горизонтальных рядов. В основном укладка камней производится на широкую грань, так называемую постель, но иногда их укладывают и на ложок.

                      На рис. 1 представлена схема устройства стандартной кирпичной кладки.

                      Таким образом, укладывая ряды из камней, получится определенная сетка их перевязки.

                      Описание всех элементов кладки кирпичом:

                      1. Вертикальный шов раствор разделяет боковые грани камней, соприкасающихся между собой. Он может быть поперечным и продольным.
                      2. Горизонтальный шов раствор разделяет между собой горизонтальные кирпичные ряды.
                      3. Лицевая верста кладочный ряд, при котором камни выходят на фасадную сторону стен.
                      4. Внутренняя верста кладочный ряд, при котором камни выходят на внутреннюю сторону стен.
                      5. Забуткой называются ряды, которые размещаются между внутренней и наружной верстами.
                      6. Ложковый ряд камни укладываются ложками к наружной поверхности стены.
                      7. Тычковый ряд камни укладываются к наружной поверхности стены тычками.
                      8. Перевязка швов чередование тычковых и ложковых рядов в определенном порядке.
                      9. Ложковая кладка укладка камней производится ложком к фасаду постройки.
                      10. Тычковая кладка укладка камней производится тычком к фасаду постройки.

                      Таблица 2. Толщина кирпичной стены.

                      При устройстве кирпичной кладки необходимо делать ее ширину кратной четному или нечетному числу 1/2 кирпича.

                      На кладочные размеры влияют габариты, которые имеет кирпич, и толщина шва.

                      Существует несколько видов швов:

                      • вподрез раствор кладут на одном уровне по всей поверхности камней,
                      • впустошовку раствор под прямым углом заходит за поверхность камня,
                      • расшитый вогнутый с помощью специального инструмента расшивки убирается часть раствора, образуя при этом вогнутую поверхность,
                      • расшитый выпуклый для него используется специальная расшивка, и по отношению к поверхности стены он получается выпуклым.

                      Кладка в 1 кирпич. Особенности однорядной кладки

                      Дом из кирпича – это множество прочно связанных мелких деталей, создающих монолитное сооружение. Любой кирпич имеет три измерения: длину, ширину и высоту. Когда говорится о кладке в один ряд, подразумевается, что толщина этого ряда равна самому большому измерению. В стандартном варианте кирпича это 25 сантиметров. Выше двадцати метров кирпич в один ряд не кладут ввиду критического увеличения нагрузки. В таких случаях используется многорядная кладка.

                      Кирпич – это кусок термически обработанной глины стандартной формы. У каждой стороны изделия имеется свое название. Пастель – самая большая сторона, средняя боковая – это ложок, а самая маленькая торцовая часть – это тычок. Современное качество производства таково, что перед кладкой желательно убеждаться, насколько точно совпадают размеры различных партий полученной продукции. От этого зависит качество будущей конструкции.

                      Кладка в 1 кирпич применяется для строительства небольших строений и перегородок. Крайне важный момент, касающийся будущего качества постройки – геометрия кирпича. Грани должны строго расходиться под 90 градусов, иначе дефектов строения не избежать. Для усиления прочности кладки вертикальные швы обязательно делатся со смещением. Прием смещения шва называется перевязкой. Укладка ряда торцовой самой маленькой поверхностью кирпича наружу называется тычковой. Если же класть кирпич наружу более длинной боковой стороной – это ложковая укладка.

                      Правило однорядной укладки: первый и последний ряды всегда являются тычковыми. В этих случаях битый или поврежденный кирпич никогда не используется. Цепная кладка – это способ, при которой тычковые и ложковые ряды все время чередуются. Правильность кладки углов обеспечивает успех остальных деталей. При возведении здания сначала делаются два угла, которые связываются рядами кирпичей, затем наступает очередь третьего угла, который тоже связывается. Четвертым углом создают законченный периметр. Стены всегда возводятся обходом по периметру. Ни в коем случае нельзя строить стены по очереди.

                      Для строительства столба или сооружения с колонной требуется кладка в 1,5-2 кирпича. Кладка в один ряд применима при строительстве цоколя дома. В данном случае это дачные дома сезонного пользования, бани, небольшие хозяйственные постройки. Как уже было сказано, одинарная кладка стен применима лишь при возведении невысоких строений.

                      Кладка угла в 2 кирпича. Варианты кладки в 2 кирпича

                      Вне зависимости от типа строительства, всегда используются идентичные инструменты и материалы:

                      Инструменты для кладки кирпича.

                      • кирпич керамический,
                      • раствор цемента (1 доля цемента, 3 песка и воды столько, сколько возьмет),
                      • миксер (бетономешалка),
                      • лопата совковая,
                      • лопата штыковая,
                      • лопата саперная (цемент),
                      • мастерок,
                      • шпатель,
                      • уровень,
                      • резец (для расшивки).

                      Перед тем как начинать рабочую деятельность, нужно внимательно рассмотреть все виды связок двух кирпичей. Всего их существует 5 вариантов:

                      Кладка прямых стен с углом и ограничения стен при многорядной перевязке кладки в 2 кирпича.

                      1. Крестовая. Достаточно сложная связка, которая позволяет чередовать тычковые и ложковые кирпичи в 1 ряду. Таким образом, к примеру, для начала выкладываются 2 кирпича тычковым способом, а сразу за ними 2 ложковым, после чего цикл начинается сначала. Временами обозримая сторона выкладывается исключительно ложковым способом, что вводит в логическое заблуждение, но на деле такой шаг на прочности почти не сказывается. Работа в шахматном порядке сама по себе очень сложная, но дает высочайшие показатели прочности, из-за чего нередко даже направленный демонтаж может оказаться очень затруднительным.
                      2. Цепная. Самая простая и доступная любому новичку, из-за чего чаще всего и используется в работе. Изначально для стены выкладываются 2 параллельные линии, после чего между ними уже закрывается пространство. При заполнении внутреннего пространства каждый следующий ряд перпендикулярен предыдущему, но следует избегать совпадений вертикальных стыков, т.к. такие места сразу же становятся слабыми. Из-за этого внутренние ряды обычно располагают лесенкой со смещением в 3 см, благодаря чему ряды начинают чередоваться с определенной последовательностью.
                      3. Многорядная. Способ кладки стен альтернативный цепному варианту, но на деле разница достаточно существенная. Нижний ряд начинается аналогичным образом, следующий смещается на 1\2 кирпича, а с 3 по 6 внутренняя полость прокладывается исключительно тычковым способом. Тут можно делать вертикальные швы, но если получится их избежать (лесенкой выложить), то результат будет достойным. Не стоит даже надеяться, что такая кладка выдержит серьезную фронтальную нагрузка, из-за чего обычно используется на простенки, где справляется с возложенными обязательствами на ура, т.к. вертикальные нагрузки стабильны.
                      4. Художественная. Такой вариант не регламентируется, т.к. используется обычно в декоративных целях и декоративным кирпичом. Позволяет сформировать на стенах интересный узор, который будет радовать глаз еще много десятилетий. Но нужно помнить, что демонтировать его будет крайне сложно. Обычно используется в виде любого из перечисленных вариантов.
                      5. Однорядная. Выбирается 1 тип кладки, который будет идти строго от 1 до последнего кирпича. К примеру, можно взять тычковый способ, который будет идти в виде лесенки от нижнего до верхнего ряда. Тут важно соблюсти правило вертикальных швов, т.к. в противном случае можно получить абсолютно ненадежную конструкцию. Чаще всего используется в заборах, ибо не требует даже малейшей предварительной практики.
