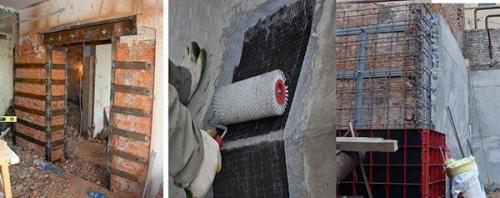

Укрепление кирпичной кладки в полкирпича. Проемы в стенах из кирпича

Авторство кирпичных домов в Москве теперь закреплено за организацией ГБУ «Экспертный центр», где сейчас и заказываются все ТЗ на кирпичные строения. Допустимая ширина проема здесь может быть от 900 до 1200 мм. Чем выше расположена квартира, тем больше допустимая ширина. Основной задачей тут является сохранение целостности вентиляционных каналов санузлов и кухни, повреждать которые запрещено. А также, важны сроки выполнения работ, так как кладка из кирпича, не являясь монолитным материалом, без укрепления имеет все шансы обрушиться.

Поэтому перед сносом нагрузка с перекрытий переносится на временные опоры.

Этапы усиления:

С одной стороны проема, по верхней его части, горизонтально прорезается штроба. При этом швеллер должен опираться на стену на 0.25 метра с каждой стороны лежать, то есть его общая длина должна на 0,5 м превышать длину проема. Для сохранения прочности конструкции штроба режется по горизонтальному шву кладки. Это необходимо для того, чтобы металлическая усиливающая обрешетка опиралась на целый кирпич, во избежание крошения материала;
Предварительно края кладки шлифуются, в штробу устанавливается и фиксируется раствором швеллер;
В кирпичной стене через швеллер высверливаются сквозные отверстия;
Таким же образом, с другой стороны проема, устанавливается и фиксируется второй швеллер;
Оба швеллера стягиваются между собой через сквозные отверстия металлическими шпильками;
Для наиболее плотного прилегания швеллеров к кладке можно использовать дополнительные стальные пластины;
Далее аккуратно и быстро удаляется (разбирается или вырезается) лишняя кирпичная кладка;
Вертикальные стойки выполняются из стальных уголков, затем вся конструкция стягивается в единое целое;
Теперь очередь декоративной отделки. После оштукатуривания с использованием специальной сетки усиление проема в кирпичной стене считается завершенным.

Как укрепить кирпичную стену в гараже. Как построить, чем укрепить, утеплить, отремонтировать кирпичную стену гаража?

Частные гаражи относятся к 1 категории по пожаро- и взрывоопасности, то есть почти безопасны, если не используются в качестве СТО.

Кирпич – один из самых прочных и устойчивых к возгоранию материалов, поэтому его чаще других выбирают для строительства бокса на участке.

Разберемся, как правильно возводить стены гаража из кирпича, каковы требования к этой части конструкции, этапы и нюансы строительства.

Требования к конструкции из кирпича

Основные требования к гаражам прописаны в СНиП 2.07.01-89 и 21-01-97. Что нужно учесть при строительстве кирпичных стен:

Дистанция между стенами гаража и границами участка – 1 м, машина, стоящая перед воротами, не помешает проходу людей. До центральной дороги расстояние не менее 5 м, чтобы не создавать препятствие движению других ТС.
Расстояние от жилого частного дома до бокса – 3 м. Это обусловлено правилами пожарной безопасности.
Расстояние от стены до забора – 1 м, так постройка не будет мешать соседскому участку.

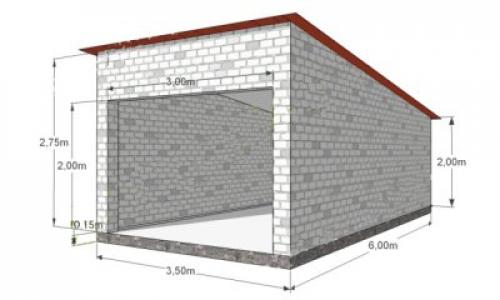

Стандартный размер стен гаражей на один автомобиль 3*6 м (длина ворот не менее 2,5 метров), высота стен от 1,8 до 2,2 м для легкового автомобиля, для грузового этот параметр зависит от размеров машины. Наиболее распространенные размеры 5*7 м с учетом расположения внутри полок под инструменты и прочее.
Если бокс планируется сделать на 2 машины, ширина гаража увеличивается вдвое, перегородку внутри ставить запрещено. Если в перспективе планируется приобрести автомобиль крупнее, этот момент надо учесть при планировании постройки.
В ширину стена должна минимум на 0,8 м превышать ширину машины.
Оптимальная длина стены – в 1,5 раза длиннее автомобиля.
Если гараж – пристройка к дому, проходящая между ними стена должна быть сделана из негорючих материалов.
Стены из кирпича имеют большой вес, под ними должен находиться прочный ленточный или монолитный бетонный фундамент.
Стена ставится на основание высотой 20 см из бетона, перед первым рядом кладки нужно проложить гидроизолирующий материал. Применяют чаще всего рубероид в 2 слоя с изоляцией стыков (оплавкой или битумной мастикой).
При строительстве строго соблюдается геометрия кладки, начинается работа с углов, поднимается по 4 ряда в высоту. Выстраивать стены за 1 раз не рекомендуется, так как раствор не выдержит вес. В сутки поднимают 1-1,2 м конструкции.
Для гаражей используют кладку в 1 или в 1,5 кирпича, многорядную систему перевязки.
Поверх черновой кладки по желанию владельцев участка (например, если требуется создать гармоничную композицию с домом) кладут облицовочный кирпич под цвет главного строения на участке. Толщина, наличие утеплителя и облицовки – зависят от погодных условий и силы ветра в месте постройки. Стена в 1 кирпич выдержит сильный ветер до 17 м/с и морозу до -22 градусов. В 1,5 кирпича выдерживает ураганный ветер до 45 м/с и ниже -22 градусов.
Норма толщины швов – 10 мм по горизонтали, 12 мм по вертикали.
Создавать отверстия и проемы после возведения стены запрещено. Для труб вентиляции планируют 2 отверстия в кладке, которые формируются в процессе строительства на противоположных стенах.

Усиление кирпичной кладки арматурой. Методы и шаги укрепления

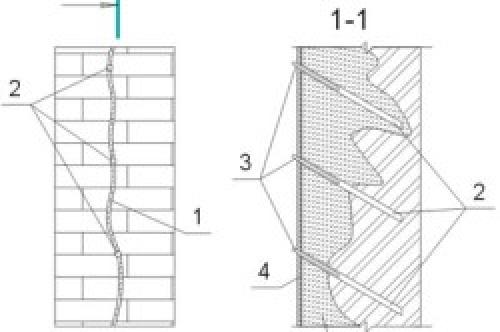

Схема усиления кирпичной кладки: 1 — трещина;
2- инъекционные шпуры;
3 — инъекционные патрубки;
4 — цементно-песчаный раствор;
5 — трещина, заполненная цементным раствором

На сегодняшний день для усиления стен из кирпича можно использовать следующие обоймы:

армированные растворные;
железобетонные;
композиционные;
стальные.

Для выбора метода усиления необходимо учитывать множество факторов, таких как маркость бетона или раствора для штукатурки, процент армирования, схема нагрузки на конструкцию, состояние кладки. Прочность кирпичной кладки напрямую зависит от процента армирования хомутами. Внешний осмотр помогает оценить количество трещин, их глубину, ширину. Усиление стен обоймами, в которых есть трещины, полностью восстанавливает несущую способность.

Нужно точно оценить реальную прочность несущих компонентов. Изначально необходимо максимально очистить поверхность от грязи и пыли, промыть водой. Удалить всю разрушенную штукатурку до неповрежденного основания. Плохое очищение поверхности приводит к быстрому разрушению кладки.

Параллельно с усилением кладки обоймами требуется инъецировать трещины цементным/полимерцементным раствором под давлением. Это восстанавливает и увеличивает несущую способность. Инъекционные растворы должны обладать необходимой вязкостью, высокой морозостойкостью, малым водоотделением, незначительной усадкой и требуемой прочностью на сцепление и сжатие.

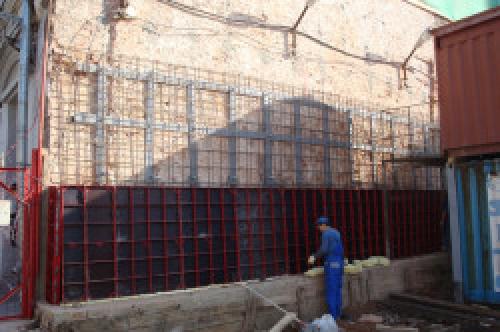

Армированная обойма

Арматурная сетка крепится анкерами или сквозными шпильками в просверленные отверстия.

Для устранения трещин и для предотвращения появления новых дефектов следует прибегать к армированию стен. Усиление кладки можно производить либо с помощью арматурных каркасов, либо стержней арматуры, либо с применением арматурной сетки или железобетонных пилястр. Рассмотрим усиление с использованием арматурной сетки. Данную конструкцию выполняют следующим образом. Арматурную сетку, которую можно устанавливать как с одной, так и с двух сторон, прикрепить на ремонтируемый участок. В заранее просверленные отверстия закрепить сетку сквозными шпильками либо анкерами. Сверху нанести цементный раствор марки М100 (можно выше). Применяют цементно-песчаный раствор, улучшающий физико-механические данные. Толщина штукатурки может быть от 20 до 40 мм. Для усиления углов стен необходимо прикрепить вспомогательные стержни d=6мм, по высоте углов спустя 250-300 мм. При односторонней установке сетки крепеж делается анкерами d=6-8 мм через 500-800 мм, а при двусторонней установке крепят сквозными анкерами большего диаметра (10-12 мм) через 1000-1200 мм путем сварки либо крепежа к металлическим сеткам.

Источник: https://arka-iz-metalla.aystroika.info/novosti/cherez-skolko-ryadov-armiruetsya-kirpichnaya-kladka-armirovanie-kirpichnoy-kladki

Как укрепить падающую кирпичную стену. Способы

Если вовремя принять необходимые меры, то можно остановить процесс разрушения кирпичной стены и полностью восстановить функциональность кладки.

Основные причины, по которым начинают деформироваться кирпичные стены:

конструктивные ошибки , допущенные во время строительства здания: недостаточная глубина фундамента, неправильный расчет перекрытий, когда несущая способность стен не соответствует оказываемой на них нагрузке;
неправильная эксплуатация здания;
использование некачественных материалов и неправильных пропорций раствора;
ошибки, допущенные на стадии проектирования.
неправильное утепление кирпичной стены

Современные строительные технологии позволяют усиливать кирпичные стены, помещая их в такие обоймы:

армированная;
композиционная;
металлическая;
железобетонная.

Чтобы снять усилие, которое разрушает стену, надо учитывать все факторы: марку бетона и раствора, состояние кладки, нагрузку, которая оказывается на стену, процент ее армирования.

Чем больше будет армированных хомутов, тем выше станет прочность кирпичной стены . Если в кирпичной кладке есть трещины, то после ее усиления при помощи обойм, полностью восстанавливается несущая способность стены.

Чтобы оценить размер повреждений, необходимо тщательно очистить трещины от грязи и остатков раствора, после чего промыть водой. Если этого не сделать, а сразу их заделать, то через некоторое время кладка снова начнет разрушаться.

Чтобы добиться максимального результата, надо не только усиливать кирпичную кладку при помощи обойм, но и выполнить инъектирование трещин растворами, которые имеют достаточную вязкость и морозостойкость, а также незначительное водоотделение и усадку, высокую прочность на сжатие и сцепление с поверхностью стены.

Усиление кирпичной стены сеткой. 1 Какие бывают типы армирования?

Армирование может использоваться для кладки как горизонтальных, так и вертикальных элементов, особенно важно для кладки в полкирпича. Это зависит от направления непосредственно нагрузки, которая действует полностью на всю строительную конструкцию. После выполнения работ составляется соответствующий акт на проведение работ.

Итак, армирование бывает следующих типов:

поперечное;
вертикальное;
продольное.

Первый тип предполагает применение столба или сетки из стали. Стержни соединяются с сеткой при помощи сварки, с отступом (шагом) в 30-120 мм. В швах, которые располагаются смежно, ни в коем случае нельзя вставлять никакие части столба.

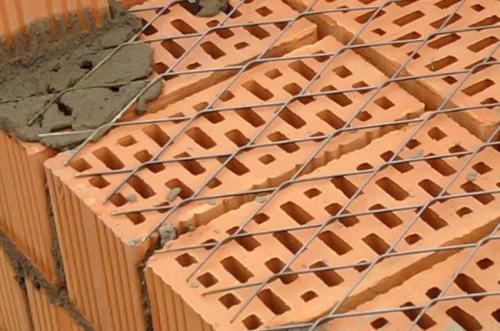

Армирующая сетка используется для укрепления стен, столба, перегородок в полкирпича, колонн и простенков, она может быть зигзагообразной, прямоугольной и квадратной. Для того чтобы избежать коррозии сетку устанавливают и погружают в раствор не меньше чем на 2 мм со всех сторон. Размер шва при этом будет толщиной 14 мм.

Поперечное укрепление кирпичной кладки

Сетка зачастую вставляется через каждый пятый ряд кладки в полкирпича. Однако если вы выбрали прямоугольную форму сетки, то ее следует класть через четыре ряда. Зигзагообразные сетки обычно изготовлены из стали, размер каждой ячейки составляет от 50 до 120 мм. Их укладывают обычно попарно каждые два ряда, соблюдая условия перпендикулярности направления арматуры.

Вертикальное армирование – стержни арматуры вставляются в вертикальном направлении у основания кирпичной кладки в полкирпича вдоль стен, перегородок, столба или других сооружений. В среднем диаметр арматуры составляет 10-15 мм, конечно, если здание более крупных размеров, то показатель может зашкаливать и за 30 мм.

Продольное армирование может быть: внешним и внутренним. Использование того или иного вида, зависит от того, на какой стороне стены будут располагаться элементы. Чаще всего для продольного крепления при помощи столба.

Тут также следует соблюдать отступ толщиной до 120 мм, во время установки армирующих элементов в облицовочной кладке. Данный тип используют для усиления прочности перегородок или кирпичных стен на изгибах. По окончании составляется соответствующий акт проведенных работ.
к меню ↑

1.1 Рекомендации по укреплению фасада

Чтобы сделать стену в полкирпича более прочной и долговечной нужно использовать сплошное укрепление арматурой, начиная с низа и до верху через интервал. В том случае, если цокольный этаж будет сооружен из кирпича, то укрепления нужно начинать именно с него. Когда первый ряд фундамента (почитать про расчет арматуры для фундамента можно отдельно) готов, то следует сверху установить готовую конструкцию из арматурных перегородок. Таким же образом укрепляют последующие пять рядов.

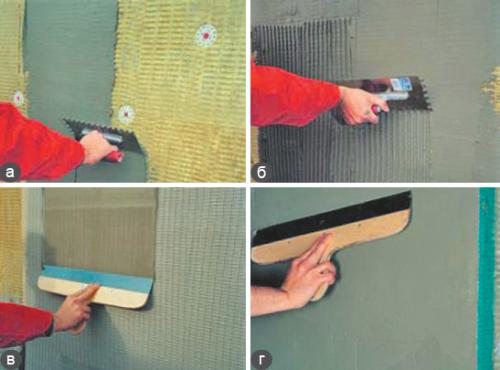

Этапы штукатурки фасада по армированному утеплителю

После этого шесть рядов укладывают кирпичом без укрепления, а далее повторяют укрепляющую процедуру заново. Очень важно соблюдать очередность.

Если фронтон составляет менее 8 м, то вставка выполняется через шесть рядов, однако если показатель выше, то укрепление облицовочной части стоит проводить каждый три ряда. По окончании составляется соответствующий акт проведенных работ.

Типы армирования

Армирование бывает следующих типов:

Первый тип предполагает применение столба или сетки из стали. Стержни соединяются с сеткой при помощи сварки, с отступом (шагом) в 30-120 мм. В швах, которые располагаются смежно, ни в коем случае нельзя вставлять никакие части столба.
Армирующая сетка используется для укрепления стен, столба, перегородок в полкирпича, колонн и простенков, она может быть зигзагообразной, прямоугольной и квадратной. Для того чтобы избежать коррозии сетку устанавливают и погружают в раствор не меньше чем на 2 мм со всех сторон. Размер шва при этом будет толщиной 14 мм.
Поперечное укрепление кирпичной кладки

Сетка зачастую вставляется через каждый пятый ряд кладки в полкирпича. Однако если вы выбрали прямоугольную форму сетки, то ее следует класть через четыре ряда. Зигзагообразные сетки обычно изготовлены из стали, размер каждой ячейки составляет от 50 до 120 мм. Их укладывают обычно попарно каждые два ряда, соблюдая условия перпендикулярности направления арматуры.
Вертикальное армирование – стержни арматуры вставляются в вертикальном направлении у основания кирпичной кладки в полкирпича вдоль стен, перегородок, столба или других сооружений. В среднем диаметр арматуры составляет 10-15 мм, конечно, если здание более крупных размеров, то показатель может зашкаливать и за 30 мм.

Усиление кирпичной кладки обоймой. Библиографическое описание:

В настоящей статье рассматривается один из методов усиления кирпичной стены железобетонным наращиванием и варианты расчета в условиях местного сжатия.

Ключевые слова: каменная кладка, усиление, местное сжатие, железобетонная обойма

This article discusses one of the methods for observing a brick reinforced concrete wall and calculation options in direct sunlight.

Key words: masonry, inaccessibility, local compression, reinforced concrete cage.

При строительстве и эксплуатации каменных зданий и сооружений часто наблюдаются повреждения конструкций, снижающие прочность, устойчивость, долговечность и эксплуатационную надежность как всего сооружения в целом, так и отдельных его частей. Указанные повреждения являются следствием различных дефектов и нарушений, допущенных при инженерно-геологических изысканиях на площадке строительства, проектировании сооружения, изготовлении строительных материалов и деталей, строительно-монтажных работах, а также в экстремальных ситуациях (при пожаре, взрыве), возникающих в процессе эксплуатации сооружений. Для обеспечения достаточной прочности, устойчивости зданий и возможности их эксплуатации необходимо усилить поврежденные конструкции. Аналогичные задачи возникают также при надстройке или реконструкции существующих зданий, когда это связано с необходимостью увеличения нагрузок на существующие конструкции, а также при реставрационно-восстановительных работах. Одним из методов усиления каменной кладки является применение железобетонной обоймы.

Схема усиления каменной стены железобетонной обоймой приведена на рисунке 1.

Как укрепить разрушающийся кирпич. Подготовительный этап

Прежде, чем заделать трещину в кирпичной стене дома, нужно подготовить необходимые материалы и набор инструментов. В таблице представлен список с пояснениями, что для чего понадобится.

Щётка с металлическим ворсом	Грубая очистка расщелины
Скарпель по камню и молоток	Обработка камня, цементной штукатурки
Скарпель по камню и молоток	Исключение пыли и грунтование рабочей поверхности
Мастерок и шпатель	Оштукатуривание или шпаклевание
Наждачка	Снятие штукатурки с рабочего участка, шлифование ровнителя под финишную отделку.
Ёмкость	Замешивание рабочего раствора. Удобнее работать с пластиком, так как смеси обладают слабой адгезией к полимерным материалам.

Для заполнения пустот чаще применяется штукатурка или шпаклёвка, реже монтажная пена из-за относительно короткого срока эксплуатации и низкой прочности. Однако последняя снижает расход растворов при ремонте расколов шириной от 1 до 8 см. Кладочная смесь изготавливается на основе цемента, поэтому для восстановления швов в кирпичной кладке мастера применяют материалы на том же связующем.

Для профилактики разрушения проделанной работы необходимо укрепить поверхность. Для этого используют штукатурную армирующую сетку или металлопрокат с метизами. К последним относятся швеллер, анкерные болты, дюбеля с саморезами, арматурные стержни, стяжки, проволока.

Армирование трещин в кирпичный стенах Источник comune-info.net

Способы устранения повреждений в кирпичной кладке

Так как расколы имеют разную природу и размеры, разнятся методы как заделывать трещины в стене. Рассмотрим 5 способов, которые актуальны для кирпичных стен.

Самый простой вариант – заполнение пустот герметиком, шпаклёвкой или ремсоставом. Но этот подход актуален только для расколов шириной до 5 мм. При этом обязательно ведётся наблюдение за состоянием конструкций.
Металлические скобы ставят вдоль раскола с шагом до 50 см. Этого достаточно для усадочных трещин. Альтернативой могут послужить стальные пластины или монтажная перфорированная лента с креплением в виде дюбель-гвоздей.
Для сквозных щелей можно взять стальные пластины. Их фиксируют с обеих сторон стены на одной высоте. Затем дополнительно стягивают болтовым соединением.

Монтажная перфорированная лента Источник beton-house.com

Как готовится раствор для кладки кирпича: пропорции и рецепты + пластификаторы

В случае с глобальными проблемами правильным решением будет укрепление фундамента. Работу проводят сначала по углам, потом вдоль стен. Процесс включает несколько шагов: формирование траншеи 50-60 см глубиной на 20-25 см ниже монолита, устройство армирующей сетки или каркаса, заливка бетона.
Если фундамент цел, то делают стягивание дома по периметру. Для этого используют углоформирующий профиль и арматуру или швеллер.
Незначительные повреждения на стенах закрепляют винтовой проволокой. На рабочем участке формируют 3-4 штробы размером до 3*1,6 см с заходом на угол. Пустоты заполняют клеевым составом, в который погружают армирующий элемент.

Каждый из способов предполагает последующую заделку расколов. Этот процесс начинается с полной очистки повреждённого участка от пыли, грязи, слабо держащихся элементов кирпича и кладочной смеси. После предварительного смачивания чистой водой сначала заполняют глубокие участки эластичным герметиком (акриловый, латексный) или монтажной пеной из пистолета. Излишки после высыхания обрезают с небольшим уклоном внутрь.

Как укрепить дом в полкирпича. Строительство и перевязка стен в полкирпича

Основное преимущество, которое выявляет кладка кирпича – нет необходимости усиливать основание пола, даже деревянного. Сам процесс кладки основан на поднятии стен таким образом, чтобы лицевая сторона стены состояла из ложковых поверхностей кирпича. Ложок – это длинная боковая сторона кирпича, тычок – короткая боковая сторона, постель – широкая верхняя и нижняя поверхность изделия.

Кладка в полкирпича осуществляется в один ряд, в шахматном порядке, на цементно-песчаный раствор. Вертикальные растворные швы между кирпичами не должны выстраиваться в одну линию, чтобы не уменьшить прочность кладки и стены. Без штукатурного слоя толщина стены получится 120 мм. Несущая способность такой стены невелика, но, если существует необходимость использовать стену в полкирпича как несущую (например, для опирания стропильной системы или межэтажного перекрытия), нужна предварительная экспертиза и разрешение от архитектурных региональных или городских служб. Стандартное ограничение по весу для таких стен – до 130 кг.

Где еще можно применять кладку в половину кирпича:

В качестве ограждений.
Как межкомнатные ненесущие перегородки с хорошими шумоподавляющими параметрами и возможностью декоративной отделки любыми материалами.
В строительстве хозяйственных объектов – сараев, веранд, павильонов, гаражей.
В строительстве ограничивающих конструкций: предотвращение оползней на участке, размежевание земельного надела, и т.д. В процессе строительства наружных ограждений нужно учитывать, что ветровая нагрузка кирпичных стен, толщина которых составляет 12 см, высотой 1,5 м и длиной ≥ 2 м составляет не больше 350 кг.
