Замена внутренней арки задних колес. Полная замена внутренней арки

Замена внутренней арки задних колес. Полная замена внутренней арки

Рис. Замена внутренней арки: а — замена арки до опоры; б — замена нижней части арки

Полную замену внутренней арки задних колес осуществляйте при ее отсоединении от панели пола багажника, опоры пружины задней подвески, надставки заднего пола, рамки задней перегородки. Для выполнения этой работы используйте дрель с твердосплавным сверлом диаметром 6 мм, пневмомолоток с комплектом зубил или слесарный молоток с тонкозаточенным ручным зубилом.

Для подготовки кузова к установке новой арки сделайте следующее:

• удалите оставшийся металл с кромок сопрягаемых с аркой деталей с помощью специальных кусачек или клещей;
• выправьте, отрихтуйте и зачистите шлифовальной машинкой кромки арки и сопрягаемых деталей;
• установите арку по месту, выставив ее согласно имеющимся выштамповкам, и закрепите с сопрягаемыми деталями быстросъемными клещами;
• проверьте правильность установки арки по линиям сопряжения с прилегающими деталями, при необходимости установите арку заново;
• прихватите арку точками к сопрягаемым деталям в местах, указанных стрелками на рисунке применяя электродуговой сварочный полуавтомат для сварки в среде углекислого газа. Для прихватки допускается использование ручной газовой сварки с наконечником № 1 или № 2 и необходимым обеспечением;
• установите и прихватите к сопрягаемым деталям последовательно: наружную арку (правую или левую), заднюю часть наружной боковины (правой или левой), лонжероны заднего пола (правый или левый), пол багажника, полы запасного колеса или топливного бака, усилитель панели задка, панель задка и крыло (правое или левое);
• проверьте правильность установки арки по требованиям технической документации;
• приварите арку точками по отверстиям, прошитым в накладных сопрягаемых деталях при отсоединении, используя электродуговой сварочный полуавтомат для сварки в среде углекислого газа, проволоку Св-08ГС-0 или Св-08Г2С-0 диаметром 0,8 мм;
• приварите последовательно: наружную арку (правую или левую), заднюю часть наружной боковины (правой или левой), лонжероны заднего пола (правый или левый), пол багажника, полы запасного колесо или топливного бока, усилитель панели задка, панель задка и крылья (правое или левое).

Задние арки своими руками. Как сделать арки на автомобиле самому

На чтение 4 мин.

Практически каждый автомобилист знает, что арки колёс транспортного средства всегда подвергаются риску. Состояние их со временем заметно ухудшается из-за воздействия природных факторов: снега, дождя, химических средств, а также из-за некоторых механических воздействия: мелких камней, щебня, песка.

При этом наиболее подвержены негативном воздействию именно задние арки. Дело в том, что они состоят из наружного крыла и внутренней части.

Взглянув на свой автомобиль, часто владельцы замечают, что арки просто пришли в негодность. Проблему необходимо решать, как можно скорее. Итак, как сделать арки своими руками?

Способы решения проблемы

Первым делом необходимо оценить серьёзность проблемы. Если проблема арки не прогнили, на них недавно образовалась коррозия, то замена детали не требуется, достаточно просто избавиться от ржавчины, проведя ремонтные работы.

Если же проблема намного серьёзнее и уже появились от ржавчины дыру, то придётся делать арку самостоятельно.

Ремонт арки

Перед началом работ необходимо помыть и высушить транспортное средство. Далее следует действовать по следующему алгоритму:

• повреждённые коррозией участки необходимо очистить;
• далее их надо отшлифовать;
• нанести реактивный грунт;
• оставить до полного высыхания;
• нанесения акрилового слоя.

Внимание! Стоит знать, что наносить шпатлёвку на кислотный грунт категорически нельзя!

После высыхания акрилового слоя, наносится шпатлёвка. Далее авто оставляется до полного просыхания. После этого можно приступать к шлифовке, постепенно уменьшая зерно на абразивном материале. После выравнивания поверхности можно начинать покраску.

Если на арках появились серьёзные повреждения, то без сварочного аппарата не решить проблему. Важно помнить, что лучше, чтобы им пользовался профессионал. Если нет навыков работы со сварочным аппаратом, стоит пригласить специалиста. Методика работы такова:

• необходимо срезать аппаратом повреждаемые фрагменты арок, предварительно помыв и высушив автомобиль;
• далее надо зачистить края и сделать заплатки. Для заплаток лучше использовать фрагменты новых арок;
• латки надо сначала вырезать, затем подогнать их по размеру и форме;
• далее при помощи метода точечной сварки надо приварить внутреннюю латку, затем можно начинать приваривать внешнюю;
• после происходит шлифовка до гладкой поверхности;
• шпатлевание;
• шлифовка;
• нанесение акрилового грунта;
• покраска.

Замена

Если же арка автомобиля уже имеет сильную ржавчину, то придётся её заменить. Выполнить это можно самостоятельно.

В качестве материала стоит выбрать лёгкий сплав, например, алюминий. Далее работа производиться так:

• автомобиль приподымается при помощи домкрата (со стороны проведения замены);
• снимается колесо;
• открепляется сама арка от подвески, багажника, перегородки и пола;
• поверхность очищается;
• производится примерка новой арки;
• приваривание арки (Важно! Сварочные работы проводятся от середины к краям. Надо хорошо прикрепить арку к порогам, ведь именно на этот участок приходятся основные нагрузки);
• шлифовка получившихся швов;
• далее по вышеуказанной схеме.

Арки своими руками

Нередко случается так, что магазинные арки могут не подойти к автомобилю. Придётся в этом случае их желать своими руками.

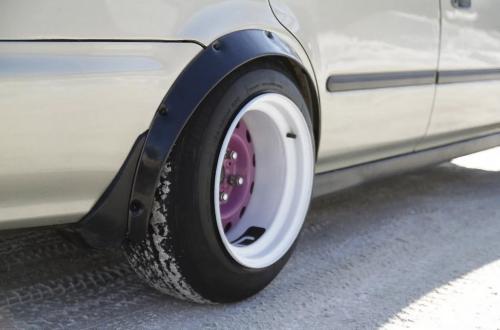

Некоторые владельцы автомобилей предпочитают делать расширение колёсных арок для защиты кузова, а также улучшения эстетического вида транспортного средства. Но арки из пластика довольно хрупки, поэтому лучше обратить внимание на такой материал, как металл. Хотя «повозиться» с ним придётся дольше, зато такие арки прослужат гораздо дольше.

Перед тем, как приступать к изготовлению арок своими руками, стоит оценить свои возможности, ведь работа предусматривает варку железа.

Первым делом необходимо произвести размеры. Лучше снять старую арку и по ней вырезать макет из картона. Отрезать деталь из картона следует внахлёст.

После того, как деталь из металла будет вырезана, стоит произвести примерку. После чего можно переходить к сварке. Сварка, как было написано выше, производиться только точечным методом от середины к краям. Важно не допускать при работе перегрев металла.

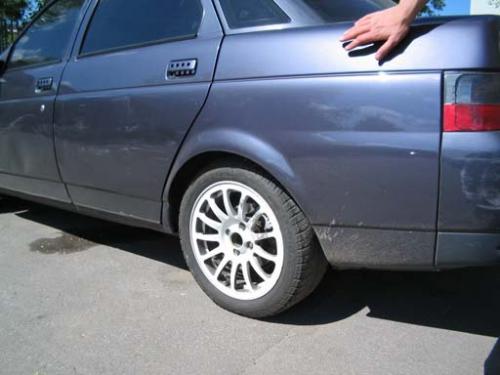

Как заменить арку крыла. Замена автомобильных арок своими руками

В процессе эксплуатации на автомобильные арки постоянно воздействуют атмосферные осадки, пыль, грязь, вода, щебень, что приводит к их коррозии и последующему разрушению. Особенно это относится к арке заднего колеса. Она составляется из двух соединённых сваркой плоскостей — наружного крыла и арки над колесом, откуда и возникает коррозия. Незначительные повреждения могут быть своевременно устранены косметическим ремонтом. Если же они достаточно глубоки и обширны, потребуется произвести полную замену арки.

Этот процесс не требует специальной подготовки. Он по силам любому опытному, знающему устройство автомобиля водителю. В то же время при замене арки своими силами необходимо придерживаться определённой технологии. Кроме того, чтобы правильно выполнить замену колёсной арки, необходимо располагать соответствующим инструментом, оборудованием и материалами. К ним относятся:

• Ремонтный комплект арки;
• Электродуговой сварочный полуавтомат;
• Оборудование для зачистки и шлифовки швов;
• Дрель со сверлом по металлу;
• Пневматический молоток и комплект зубил;
• Слесарный молоток;
• Тонко заточенное ручное зубило;
• Клещи и кусачки;
• Отвёртка;
• Нож, линейка и перчатки;
• Очки;
• Лист металла;
• Грунтовка, краска;
• Средство для антикоррозийного покрытия.

Технология замены колёсной арки своими руками

Прежде всего, делается визуальная оценка степени разъедания металла коррозией. Производятся необходимые замеры. В зависимости от уровня повреждений замена арок производится частично или полностью. Всё будет зависеть от того, какова изношенность. При самых незначительных повреждениях можно обойтись покрытием арки изнутри защитным антикоррозийным средством.

Этапы частичной замены арки

1. Отсоединить колёсную арку от пола багажника, рамки перегородки и опоры пружины подвески с помощью дрели, пневматического и слесарного молотков, зубил.
2. Определить и разметить зону повреждений.
3. Удалить повреждённый металл по разметке. Это следует делать с применением защитных перчаток и очков.
4. Вырезать из металлического листа идентичную заготовку.
5. Подготовить поверхности для сварки, удалить оставшиеся кусочки металла с торцов кусачками или клещами, установить минимальный зазор между деталями.
6. Прошить в заготовке отверстия по 5 мм с шагом в 30 мм в месте соединения с цельной аркой.
7. Приварить заготовку к цельной части арки точечно или сплошным швом.
8. Зачистить и отшлифовать швы. Иногда их закрывают специальными пластиковыми накладками.
9. Всю поверхность зоны обработки загрунтовать, нанести антикоррозийное покрытие и покрасить.
10. Восстановить прежние отсоединения от багажника, перегородки и подвески.

Если же предварительный осмотр показывает, что арка оказалась изношенной по полному контуру, потребуется заменить всю деталь.

Этапы проведения полной замены арки

1. Предварительно вырезать и сформировать новую арку. Это сможет сделать любой токарь. В качестве материала подходят лёгкие сплавы, например, алюминиевые.
2. Для удобства при проведении работ следует приподнять машину домкратом и снять колесо.
3. Полная замена задней арки, в том числе и крыла, производится, как и при частичной замене, после отсоединения её от багажника, пола, перегородки и подвески.
4. Удалить с крыла и арки лакокрасочное покрытие до металлической основы.
5. Примерить руками устанавливаемую колёсную арку. Наметить линию, по которой будет срезаться старая арка.
6. Ответственным этапом при монтаже новой арки своими руками является сварка, которую производят специальным аппаратом. Её начинают в центре арки и крыла, затем приваривают по краям. При совпадении зазоров сварку проводят по всей контурной окружности. Особое внимание уделяется скреплению с порогом, при движении здесь будет вся основная нагрузка. В заключение наносится сварочная грунтовка.
7. Всеми своими последующими действиями полная замена арки аналогична тем, которые осуществляются при частичной замене.

Замена гнилых арок. Замена арок автомобиля своими руками

Колёсные арки автомобиля являются элементами риска. Это обусловлено тем, что на них постоянно воздействуют атмосферные факторы: дождь, снег, влага, химически активные компоненты, которые часто присутствуют на трассе. А также щебень и мелкие камни, летящие из-под колёс машин. В результате возникают очаги коррозии, которые приводят к разрушению этой части авто. Особенно страдают в этом плане задние арки автомобиля, состоящие из внутренней части и наружного крыла.

Если речь идёт о незначительных дефектах, можно обойтись косметическим ремонтом. Если же мы имеем дело с сильно выраженными очагами коррозии, понадобится серьёзный ремонт или даже замена колёсных арок авто. Для этого можно обратиться за помощью на станцию технического обслуживания автомобилей либо выполнить все работы своими руками.

Замена задней арки и крыла автомобиля

Самостоятельный ремонт задних арок автомобиля может выполняться 2 методами:

Первый способ применяется, когда крыло не прогнило до дыр, и мы имеем возможность получить цельную поверхность, убрав всю ржавчину. Если же разрушение привело к образованию дыр, очевидно, что шпатлеванием не обойтись — придётся доставать из шкафа сварочный аппарат.

Шпатлевание

Итак, если речь идёт о незначительных повреждениях, применяется метод шпатлевания. Пошагово он выглядит следующим образом:

1. Необходимо тщательно вымыть и высушить авто.
2. Удалить с повреждённых участков всю ржавчину чистого металла и тщательно их зашлифовать.
3. Обработать участки реактивным грунтом и дать поверхности высохнуть.

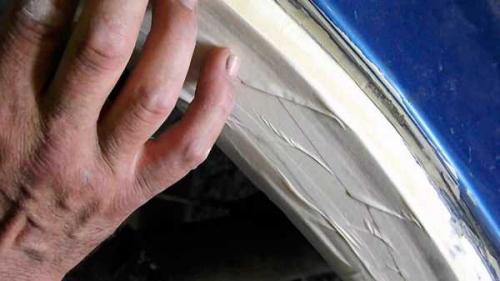

   Шпатлевка задней арки машины

4. Поверх реактивного слоя положить акриловый наполнитель — ни в коем случае нельзя наносить шпатлёвку на кислотный грунт.
5. После высыхания акрила нанести шпатлёвку и ждать её высыхания.
6. Высохшую шпатлёвку тщательно отшлифовать с постепенным уменьшением зерна на абразиве. Таким образом — выровнять поверхность, готовя её к покраске.
7. Покрасить те участки авто, которые ремонтировались.

Метод сварки

Если поверхность настолько изъедена коррозией, что не представляется возможным обойтись шпатлеванием, вам понадобится сварка. Очевидно, что для выполнения работ такого плана своими руками вы должны иметь сварочный аппарат и владеть соответствующими навыками обращения с ним. Итак, ремонт методом сварки выглядит следующим образом:

• Старательно моем и высушиваем авто.
• Болгаркой срезаем все поражённые участки колёсных арок.
• Выравниванием и зачищаем края (для изготовления заплат хорошо обзавестись арками, которые были в употреблении и уже не используются).
• Вырезаем подходящие латки и доводим их форму до нужной нам, чтобы вывести правильную конфигурацию крыла.

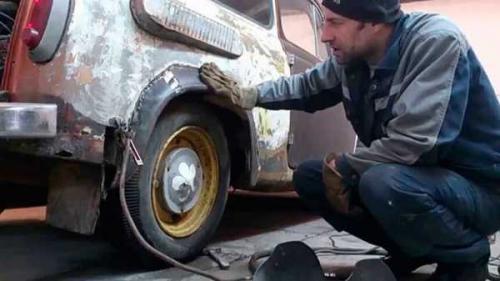

  Ремонт задней арки при помощи сварки

• Готовим такие латки на внутреннюю и наружную часть арки.
• Привариваем точечной сваркой сначала внутреннюю заплату, потом — наружную. Она должна быть утопленной по сравнению с остальной поверхностью.
• Старательно зашлифовываем сварные швы.
• Шпатлеванием выводим геометрию.
• Шпатлёвку сверху шлифуем.
• Наносим слой акрилового грунта.
• Окрашиваем отремонтированный участок авто.

Замена колёсной арки авто своими руками

Если поверхность колёсных арок авто безнадёжно изъедена ржавчиной и не поддаётся ремонту, вам понадобится замена — своими силами эту операцию выполнить будет несложно.

Рассмотрим поэтапно, как осуществляется замена колёсных арок авто своими руками:

1. Заказываем у любого токаря изготовление новой арки. В качестве материала можно выбрать какой-нибудь лёгкий сплав вроде алюминия.

   Замена арки авто своими руками

2. Домкратом поднимаем автомобиль с той стороны, где планируем работать.
3. Снимаем колесо, чтобы не было помех.
4. Отсоединяем арку от подвески, пола, перегородки и багажника.
5. Очищаем поверхность от слоя краски до чистого металла.
6. Примеряем новое изделие и делаем отметку, по которой будем срезать то, которое требует замены.
7. После среза устанавливаем новое изделие, закрепляя его при помощи сварки. Начинаем варить в центре, потом переходим к краям. Важно уделить внимание креплению в районе порога, где будут происходить основные нагрузки.
8. Шлифуем сварочные швы и наносим специальную грунтовку.
9. После грунтования при помощи шпатлёвки выравниваем все поверхности.
10. Шлифуем шпатлёвку и наносим акриловый грунт.
11. В конце выполняем покраску установленного изделия.

На этом можем считать работу завершённой, если вы имеете навыки обращения со сварочным аппаратом. Она не вызовет у вас особых трудностей.

Арка варится по крылу внахлёст с перекрытием

Заключение

Колёсные арки автомобиля подвергаются сильному воздействию целого комплекса негативных факторов: атмосферных осадков, влаги, химически активных реагентов, грязи и мелких камней. Вследствие этого там наблюдается склонность к преждевременному возникновению участков коррозии и выходу из строя.

Исправить ситуацию можно различными видами ремонта, а также заменой арок, если ремонт уже невозможен. Чтобы справиться своими силами, вам понадобятся определённые навыки владения болгаркой, сварочным аппаратом, шлифовальной машинкой и краскопультом. В этом случае вы без труда сумеете справиться с задачей и устранить проблему.
