Листогибочный станок для листового металла. Как выбрать листогибочный станок с ЧПУ

03.03.2023 в 12:48

Листогибочный станок для листового металла. Как выбрать листогибочный станок с ЧПУ

Листогиб, как понятно по названию, — это станок, который загибает листы. Он создает детали, путем холодной гибки заготовок из листового металла.

Для чего его используют? Самый понятный пример — вентиляционные коробы.

Вентиляционные коробы

Все листогибочные станки работают по одной схеме: балка зажимает лист металла, а гибочные траверсы гнут его под давлением. С помощью датчиков линейного перемещения оператор регулирует, где будет сгиб. Иногда дополнительно используют задний упор. Его положение меняют, исходя из размера изгибаемой части.

На российском рынке предлагают 3 вида листогибочных станков:

  1. Китайские новые.
  2. Турецкие новые.
  3. Европейские, но б/у — санкции мешают новым поступлениями.

Дальше, выбираем завод-производителя. Нужно обращать внимание:

  • На срок поставки.
  • На комплектующие, которые использует производители. Качество.
  • Можно ли комплектующие найти в наличии в России.

Компания Lasercut поставляет гибочные станки с ЧПУ под заказ напрямую с завода Wattsan. Wattsan изготавливает для 20 стран мира, а комплектующие его станков всегда в наличии.

А дальше уже выбираем листогибочный станок под СВОИ задачи.

Как выбрать гибочный станок для листового металла под ваши задачи

Чтобы выбрать гибочный станок для листового металла, вы должны точно знать, что будете на нем делать.

Рынок предлагает разные варианты листогибов, но для промышленного производства популярны 4 вида:

  • электрогидравлический,
  • торсионный гидравлический пресс ,
  • электромеханический,
  • механический.

Последние два мы сразу отсечем. Цена электромеханических станков будет значительно выше, а механический уже морально устарел. Они были популярны до выхода на рынок электрогидравлических станков с сервоприводом, которые не уступают механическим в точности.

Мы не станем рассматривать пневматические станки, так как для них проблема работать с большой толщиной от 1,5 мм.

Конечно, есть еще совсем экономичная версия — ручной листогиб, но чтобы привести его в движение, надо приложить физическую силу. А чтобы загнуть металл 2 мм, придется на миг стать самым сильным человеком в мире. А такое подходит скорее для разовых и не слишком сложных задач. Мы же хотим раскрыть тему листогибочного станка для массового, серийного производства.

Гидравлический или электрогидравлический гибочный станок?

У гидравлических листогибов, он же торсионный гидравлический пресс, выделяют такие преимущества:

  • Экономно потребляет энергию.
  • Сгибает листы металла толщиной 0,5-5 мм.
  • Обеспечивает безопасную работу.
  • Бесперебойно работает в режиме 24/7.
  • Не ломается — высокая надежность оборудования.
  • Не шумит и не вибрирует при работе.
  • Создает детали высокого качества.

Но какой выбрать? Решите, какая точность нужна для ваших задач. Если вы хотите делать ветеринарные столы и мангалы, то вам не нужен четкий угол сгиба. Например, гиб листа 90 градусов, который в реальности на ± пару градусов, никак не повлияет на конечное качество изделия. Так как цель гиба для таких изделий — не идеальная повторяемость во всей партии деталей, а просто хороший гиб. Берите гидравлический листогибочный станок. Он не отличается идеальной точностью и повторяемостью, но довольно просто регулируется и более экономичен для приобретения.

Станок для гибки листового металла своими руками. Как сделать листогиб: виды оборудования и несколько вариантов сборки

8 мин.

Инструменты

Листовой металл — материал востребованный. При строительстве дома его используют для создания водостоков, фасонных элементов кровли, отливов для защиты цоколя и т. д. Для изготовления всех этих конструкций необходимо сгибать заготовку, но чтобы сделать безукоризненную деталь, мастерам необходимо специальное оборудование — листогибочный станок. Пока немногие хозяева задумываются о возможности самостоятельного изготовления такой конструкции для своих нужд. Однако устройство даст возможность сгибать материал быстро и качественно, оно надежно, к тому же не отличается суперсложностью изготовления. Если хозяин планирует проводить подобные работы, то он может узнать, как сделать листогиб самостоятельно. Задача эта вполне реальна, материалы для создания станка найдутся в любом хозяйстве, а если их нет, то покупка не станет разорением.

Целесообразно ли самостоятельное изготовление?

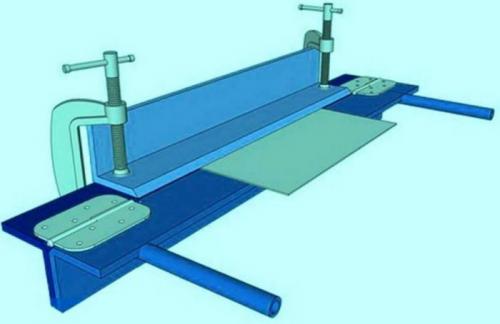

Станок для гибки листового металла своими руками. Как сделать листогиб: виды оборудования и несколько вариантов сборки

Однако прежде чем приступать к изучению конструкции и ответа на вопрос о том, как сделать листогиб, нужно понять имеет ли смысл затевать эту «авантюру». И в этом случае главным аргументом «за» становится цена станков фабричного производства.

Даже за простейшие ручные модели придется отдать от 4 десятков тысяч рублей, а более качественные станки потребуют «расставания» с несколькими сотнями. Поэтому задумываются о такой покупке только те хозяева, которые уверены, что листогиб окупится уже в скором времени. Для тех мастеров, кто планирует проводить работы нечасто, а время от времени, единственный логичный вариант — самостоятельное создание станка.

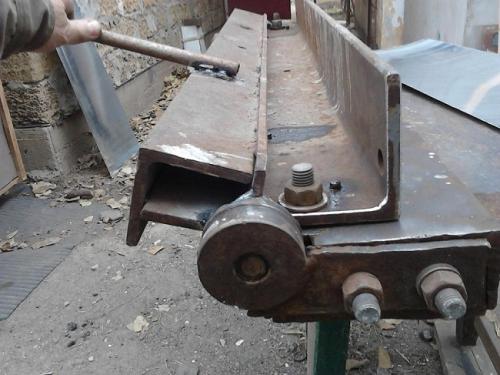

Станок для гибки листового металла своими руками. Как сделать листогиб: виды оборудования и несколько вариантов сборки

Если сомнения насчет самостоятельного создания гибочного оборудования еще остались, то развеять их быстро поможет разница в цене листового металла и гнутых конструкций из него. Хозяин, имеющий свой станок, сможет гарантировать серьезную экономию, поскольку себестоимость таких заготовок будет значительно ниже.

Самодельные листогибы не требуют больших затрат на материалы, они максимально просты в эксплуатации. Если говорить о недостатках таких конструкций, то к ним, в первую очередь, относится невысокая производительность. Однако для домашних работ этот минус не так важен.

Станок для гибки листового металла своими руками. Как сделать листогиб: виды оборудования и несколько вариантов сборки
