Создание перголы или арки своими руками из дерева. Изготовление перголы из дерева своими руками

Создание перголы или арки своими руками из дерева. Изготовление перголы из дерева своими руками

1. Перед тем как сделать перголу, на выбранном участке выравнивается почва, отмечаются места для опор деревянными колышками, расстояния между ними тщательно вымеряются. По длинным сторонам будущей перголы опоры располагаются на расстоянии в 1 м друг от друга. Если вы собираетесь делать поперечные перекладины кровли как своеобразные жалюзи, то они должны быть выполнены из поставленных на ребро широких досок и ориентированы по линии «запад — восток». Расстояние между досками определяет «щели» жалюзи. При таком расположении по утрам и вечерам солнце будет освещать внутреннее пространство перголы, а днем там будет создаваться полутень.

2. В отмеченных местах роются квадратные ямы под опоры. Глубина ям зависит от высоты и тяжести конструкции. Чем выше сооружение, тем глубже должна быть яма, в нашем случае глубина должна быть не менее 0,7 м. Ширина ямы зависит от сечения опорной балки и должна быть не менее чем на 0,2 м больше сечения опоры. Дно ям выравнивается и утрамбовывается, затем насыпается щебень на 0,1 м, устанавливается опора строго вертикально и заливается бетоном.

Опоры можно устанавливать в металлические стаканы. Для этого берут обрезки металлических труб большего диаметра, чем сечение опоры, устанавливают в ямы строго вертикально и пространство между стенками ямы и трубой заливают бетоном. Когда бетон затвердеет, в стаканы вставляют опоры, делают временное крепление, которое позволяет удерживать их в вертикальном положении, заливают пространство между опорой и трубой бетоном.

Когда бетон полностью застынет, временное крепление убирают. Крепление опор с помощью металлических стаканов увеличивает трудоемкость и время возведения постройки, но позволяет более точно установить опоры по длине и повышает их прочность и, следовательно, — прочность всей конструкции.

3. После того как все опоры установлены, производят монтаж горизонтальных балок. В них делают пазы, по ширине равные стойкам, а в глубину такие, чтобы при соединении с пазами стоек горизонтальные балки выступали на 10 мм, создавая небольшой козырек для стоек.

Пропилы делаются на одинаковых расстояниях от концов горизонтальных балок и от верхнего конца стоек. Крепление балок к стойкам сквозное, производиться с помощью болтов нужной длины. Глубина пропила на стойке должна быть не более половины, а на балке не более одной трети ее толщины. Концы стоек и балок можно спилить наклонно или заострить. Поверхности всех деталей должны быть обработаны и отшлифованы.

4. После установки горизонтальных балок получим две арки, которые нужно соединить досками кровли. Доски устанавливаются на ребро с шагом, примерно равным двойной ширине доски. Для соединения с горизонтальными балками в досках делают пропилы приблизительно на одну треть ширины доски и «насаживаем» на балки. Концы досок, спиленные наискосок или оформленные фигурными вырезами, должны выступать за балки на одинаковую длину с обеих сторон. Доски крепятся к горизонтальным балкам с помощью саморезов и гвоздей, вбитых «на косую».

5. Последний этап в строительстве перголы — установка шпалерных панелей или выполнение решетки. В том и другом случае сначала необходимо прикрепить поперечные перекладины к боковым опорам. Перекладины устанавливаются вверху и внизу на некотором расстоянии от верхних балок и поверхности почвы. Это расстояние определяется величиной и формой шпалерных панелей или решетки. Если планируется выполнение решетки, то в перекладинах предварительно делаются пропилы для ее вертикальных стоек. Для выполнения решетки можно использовать бруски 40 х 40 мм, а в качестве крепежа — саморезы.

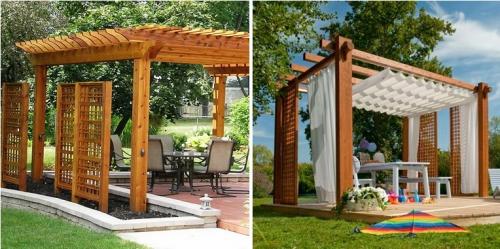

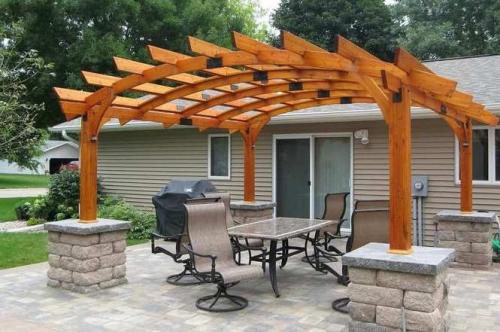

Деревянная пергола своими руками. Как сделать деревянную перголу своими руками

Пергола — изобретение, имеющее южные корни. В парках, садах или около домов устраивались легкие опоры для вьющихся растений. Они защищали от палящего солнца, сохраняя живительную прохладу. Жаркое лето в нашем климате уже не редкость, поэтому такие сооружения чрезвычайно популярны в загородном строительстве. О том, как сделать перголу своими руками, читайте в нашей статье.

Общие рекомендации

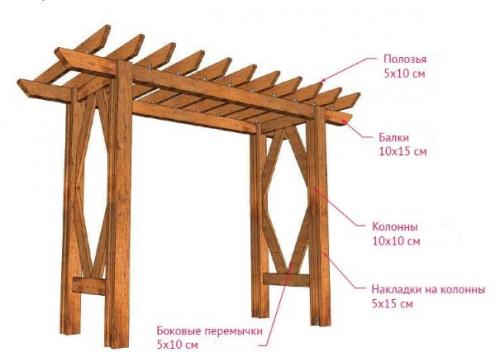

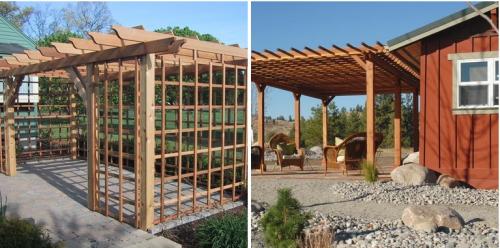

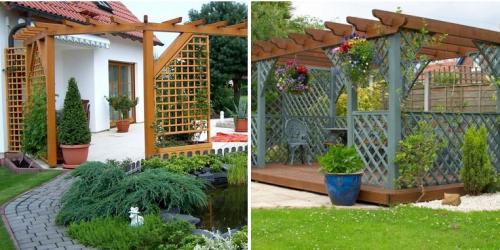

Конструкция перголы очень похожа на облегченный навес или беседку. Ее характерные признаки — повторяющиеся секции, соединенные горизонтальными балками. Еще одна разновидность садово-парковых галерей, где перекрытия имеют арочную форму, называется берсо. Но часто они объединяются общим понятием без специфических разграничений.

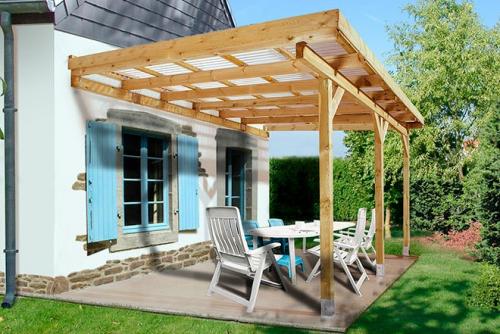

Пергола может быть отдельно стоящей или примыкающей к зданию. Для изготовления используют дерево, металл или их сочетания. Поскольку конструкция достаточно легкая и обладает низкой парусностью, то излишний ресурс прочности не требуется. Такие материалы, как кирпич, бетон или камень применяют для крупных сооружений с большим пролетом.

Пергола в ландшафтном дизайне

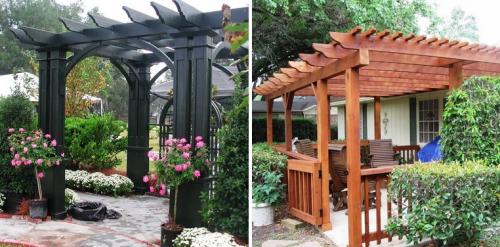

Арочный навес, увитый пышной зеленью, — эффектное украшение приусадебного или дачного участка. В сочетании с цветущими клумбами, стильными беседками, ажурными качелями он смотрится очень живописно и привлекательно.

С помощью перголы можно условно разделить участок на зоны, дополнить ею входную группу, место отдыха, беседку с барбекю. Под решетчатым навесом территория рядом бассейном или площадка для детских игр станет более уютной и защищенной.

В оформлении пергол используют садовую мебель, текстиль, подсветку. Можно устроить рядом небольшой водоем с водопадом или фонтаном.

Перголу можно оформить в разных стилях:

• японский — лаконичная форма, спокойные цвета;
• восточный — обилие деталей, яркие узоры, насыщенные оттенков зеленого и красного;
• хай-тек — «высокие технологии», четкая геометрия, преобладание металла, пластика;
• кантри — близость к природе, простота, натуральные материалы и цвета.

Концепцию дизайна перголы вы можете поддержать окружающим ландшафтом или наоборот, сделать ее ярким выразительным пятном на более спокойном фоне.

Выбор варианта перголы

Видов, форм и конструкций арочных навесов множество, поэтому при выборе нужно учитывать:

• размеры и форму;
• расположение на участке;
• особенности материалов для изготовления;
• возможность оборудовать тентом;
• будет ли она служить опорой для растений или использоваться как легкий навес;
• предпочтительный стиль и дизайн.

Размеры и форма

Сооружение может быть очень компактным, предназначенным для создания тени над скамейкой или качелями. В этом случае оно изготавливается в виде облегченной решетчатой конструкции и монтируется на опорах из бруса или металлических профильных труб.

На больших площадках устанавливаются перголы внушительных размеров, с мощными столбами и балками перекрытия. Для строительства могут использоваться кирпич, камень и бетон как материалы с высоким запасом прочности. Форма перголы, как правило, простая — квадратная или прямоугольная. Это диктуется особенностями практически прозрачной конструкции, состоящей из столбов и перекладин. Перекрытие может быть плоским, скатным или арочным.

Лучшее место

Расположение перголы должно соответствовать возложенной на него задаче. Она может служить укрытием места отдыха, использоваться для зонирования или просто украшать участок как декоративный объект. В любом случае желательно установить навес:

• на ровном или слегка возвышенном месте с красивым обзором;
• в отдалении от автомобильных дорог;
• подальше от выгребных ям, туалетов, компостных куч и других источников неприятного запаха.

Если арочная конструкция будет пристраиваться в дому, нужно обратить внимание на водоотведение с крыши при дождях или таянии снега. Для перголы под виноград учитывайте, что эта лоза любит солнце, и высокорослых деревьев рядом быть не должно.

Опора для растений

Часто вокруг пергол высаживают многолетние лианы или травянистые растения:

• виноград;
• лимонник;
• актинидию;
• клематис;
• жимолость;
• розы;
• плющ.

В умеренном климате на зиму некоторые растения снимают с опор и укладывают на землю рядом под укрытие. В южных регионах насаждения остаются зимовать под открытым небом.

Пергола может использоваться как легкий навес и без растений. Она создает ажурную полутень, а для защиты от непогоды ее оборудуют складным тентом.

Материалы для пергол

Поскольку сооружение эксплуатируется на улице, все материалы должны быть устойчивы к влажности, колебаниям температуры и солнечному излучению. Выбор комплектующих зависит от конструкции и размера сооружения, нагрузок на перекрытия, архитектурного замысла.

Дерево

Это самый распространенный материал для изготовления легких арочных навесов. Он прост в обработке, недорог, а собрать перголу своими руками из него можно очень быстро.

Пергола своими руками чертежи. Пергола беседка своими руками

Часто пергола выполняет роль обычного навеса, чтобы создавать тень. Их устанавливаем перед входом в сад или на участок, на крыльце или как пристройку к дому. Пергола беседка отличается от перголы павильона только тем, что обычно их ставят отдельно и оборудуют перилами, как обычные беседки. Здесь представлены три варианта, как сделать перголу беседку своими руками с чертежами и размерами .

Вот первый вариант.

Начальный этап строительства заключается в создании каркаса пола. Как вы можете видеть на диаграмме, необходимо вырезать оба конца направляющих под углом 45°. Аккуратно совместите края, просверлить направляющие отверстия и вставьте винты для создания жестких швов. Перед тем, как закручивать винты убедитесь, что все углы прямоугольные.
• Следующий этап сборки, установка промежуточных балок в каркасе пола. Размещайте лаги на одинаковом расстоянии и проверяйте углы угольником.
• Установка вертикальных балок. Это нужно делать особо аккуратно, используйте отвес и уровень, затем просверлите отверстия в балках и зафиксируйте винтами. В качестве альтернативы можно использовать шурупы.
  Далее необходимо установить настил на пол перголы. Как показано на схеме, между досками настила рекомендуется оставлять небольшой зазор. Концы досок прикрепите к балкам оцинкованными винтами. Убедитесь, что головки винтов находятся на одном уровне с поверхностью доски. Если хотите усилить прочность пола, под щитами установите шипа к стойкам.
• Затем необходимо установить опорные балки. Чтобы получилось красиво, можно немного поработать лобзиком, фигурно обрезав концы балки
• Потом прикрепите опорные балки к верхней части деревянных столбов. Все плотно зафиксируйте, не оставляя зазоров.
• Следующий шаг установка обрешетки крыши. Это можно сделать разными способами, например, просто уложить бруски на несущую балку и наискось закрепить длинными шурупами. А можно сделать, как в этом случае, выпилить с каждого конца бруса паз и просто вставить, как показано на картинке.
• Далее устанавливаем перила, здесь тоже есть разные способы, но это не сложно. Можете воспользоваться вариантом, показанным на пошаговых фото.
• В завершении установите дополнительные верхние планки, но это по желанию, если хотите, чтобы крыша была более прочной. Для этого необходимо просто набить дополнительные рейки перпендикулярно поперечным балкам.

Стандартные размеры перголы. Что это такое

Пергола — это садовый навес для защиты от палящего солнца. Традиционно представляет собой конструкцию в виде нескольких повторяющихся арок, соединённых поперечными брусьями и украшенных растениями. Может быть отдельным сооружением в виде беседки или небольшой аллеи, а также частью других зданий — открытой террасы (для её затенения), павильонов (как переход между ними).

Используются в ландшафтном дизайне для украшения известнейших парков. Одни из самых шикарных можно увидеть в Верхнем парке Ораниенбаума (та, что рядом с Китайским дворцом) и в Колонистском парке Петергофа (Ольгинский павильон).

В своём историческом становлении прошли длинный путь от хозяйственных построек до самых изысканных украшений сада. На сегодняшний день изготавливаются не только из дерева. Современные арки представляют собой настоящие произведения искусства из мраморных колонн, железобетона и кованых конструкций. В качестве затенения применяются вьющиеся растения с включениями из декоративных ярких цветников. Наивысшим пилотажем стало такое расположение кустарников внутри перголы, чтобы в определённые дневные часы они создавали теневые рисунки на полу.

В ландшафтном дизайне видоизменёнными перголами считаются берсо, беседки, трельяжи, «огибные дороги» и даже маркизы (лёгкий навес над входом).

Происхождение слова. Восходит к итальянскому «pergola» с латинскими корнями («pergula») и переводится как «навес, пристройка».

Маленькая пергола своими руками. Пергола своими руками — САМЫЙ ПОНЯТНЫЙ УРОК.

Добрый день. Сегодня мы будем делать перголу-навес  — СВОИМИ РУКАМИ. Из досок и брусьев… Моя задача – показать вам ВСЕ способы и ВСЕ приемы… Чтобы у вас сразу сложилась в голове четкая картинка всего процесса строительства навеса-перголы своими руками. Чтобы вы поняли – что можете это запросто сделать сами всю работу. Я покажу также как навес-перголу (потом, при желании) превратить в уютную беседку для посиделок с друзьями. Я также покажу как можно обыграть дизайн вашего навеса на дачном участке — своими руками. Мы будем делать НАВЕС СВОИМИ РУКАМИ  — по шагово — по этапам, каждый из которых подробно расписан и показан в фото.

Итак, меньше слов – больше дела… Начнем делать перголу .

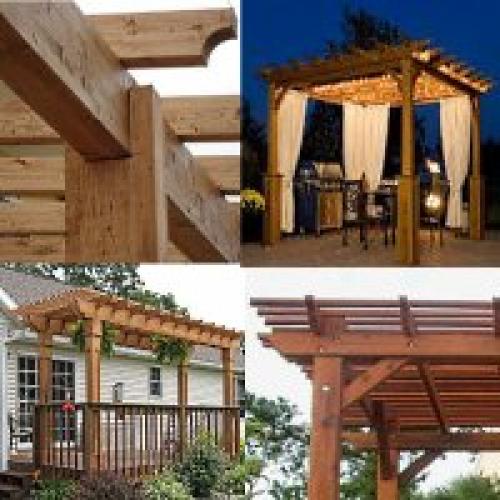

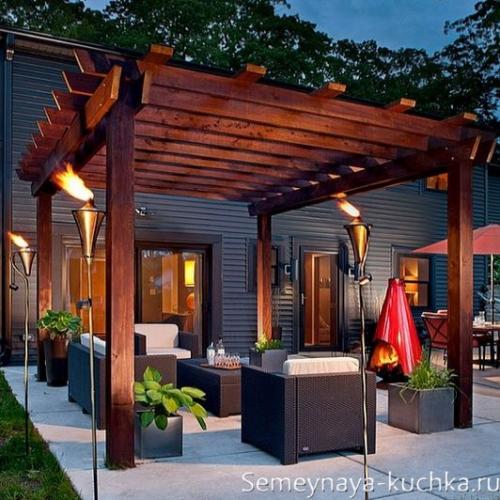

Вот как она выглядит. В своей классической форме.

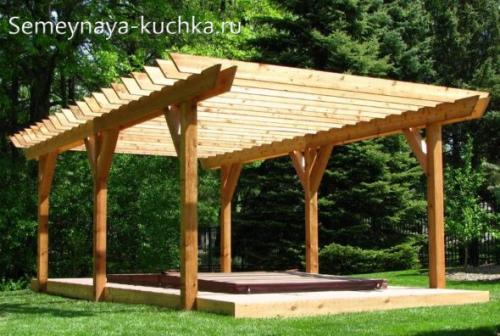

НА ЧЕТЫРЕХ СТОЛБАХ.

НА ШЕСТИ СТОЛБАХ — удлиненная.

Строительство любой-любой перголы – состоит из ТРЕХ ключевых ЭТАПОВ.

1. Установка столбов опоры (это можно сделать несколькими способами – я покажу…)
2. Крепление горизонтальных балок-держателей для обрешетки (это можно тоже сделать по-разному, сейчас все увидите)
3. Крепление поперечных балок (или досок) самой обрешетки крыши перголы (тут я тоже покажу все способы)…

В каждом из трех этапов строительства перголы  — НИЧЕГО СЛОЖНОГО НЕТ . Сейчас вы увидите 3 простых шага (в разных вариантах)  для создания перголы своими руками.

И для каждого из этапов — вы выберете способ, который лично для вас удобнее…

Итак, на чнем с первого этапа…

Этап 1 — Установка опорных столбов перголы.

(3 способа на выбор)

Способ первый (на земле)  — ОПАЛУБКА + ПОДПЯТНИК

Суть работы: в бетонную опалубку вставляем специальные металлические ПОДПЯТНИКИ (которые с одной стороны имеют П-образную форму для вставки бруса – а с другой стороны изогнутые ЗАКЛАДНЫЕ для погружения в бетон опалубки)

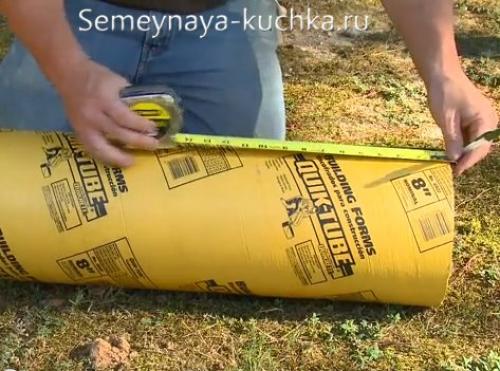

Покупаем форму для опалубки (или сами сколачиваем из досочек). От покупной формы отрезаем кусок – чтобы он вошел в яму клубиной в 80 см.

Тяжелым брусом и утаптываем дно ямы , чтобы поверхность стала плоская. Видела такое, что можно плеснуть в яму воды и сыпануть цемента… и утоптать эту смесь…

И вот на это плоское основание ставим нашу опалубку (покупную или самодельную).

Проверяем уровнем чтобы наша опалубка вверху имела строго горизонтальное положение…

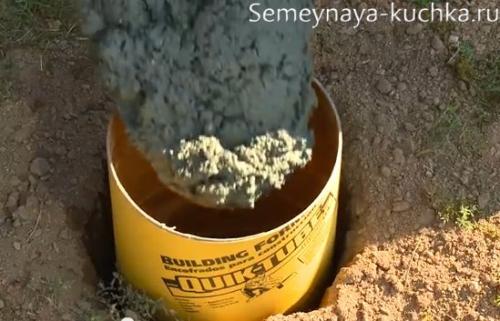

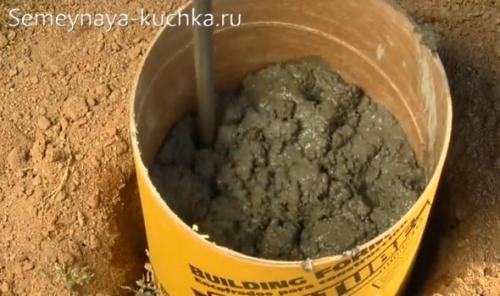

Наполняем бетонным раствором – каждую порцию тщательно перемешиваем (лопаткой или железным ломом) чтобы масса легла однородно без пустот.

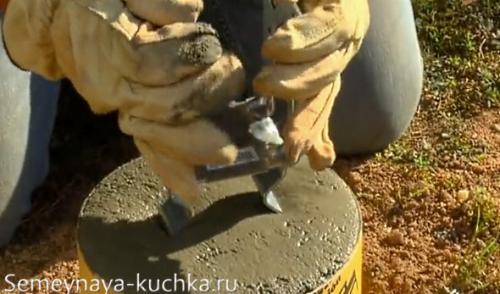

Выравниваем поверхность опалубки и сразу же аккуратно и медленно вводим в него нижнюю часть нашего П-образного подпятника.

Вот так и оставляем до полного затвердевания.

Ждем несколько дней – чтобы эта бетонная конструкция схватилась… И потом вставляем и прикручиваем к подпятнику шурупами наш брус.

Вот вам ссылка на еще одну мою статью — где я рассмотрела другие варианты установки ОПОРНЫХ СТОЛБОВ — «Дачные БЕСЕДКИ своими руками (20 вариантов)».

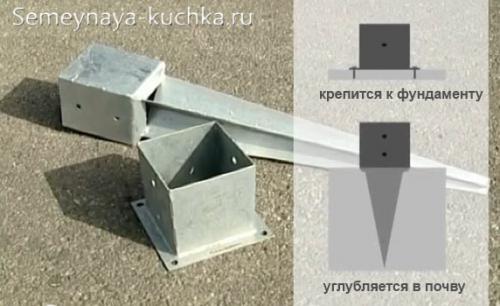

Еще нашла вот такой подпятник с длинным острием –  они сразу вбиваются в землю (без заливки фундамента).

Это был первый способ… теперь давайте дальше…

Способ второй (на земле) – БРУС сразу в ОПАЛУБКУ.

Этот способ уже давно использовали наши дедушки и прадедушки… Только не забудьте обернуть брус  куском рубероида – так будет хоть небольшая гидроизоляция его в фундаменте.

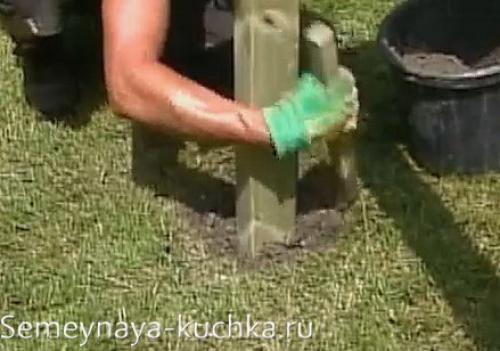

То есть выкапываем яму (80-90 см глубиной ) – оббиваем брус-столб рубероидом – вставляем в яму. Заливаем бетоном и выравниваем его строго вертикально. И так все 4 столба (или больше если у вас пергола большая). Каждый столб выравниваем по вертикали (подпирая его досками) чтобы он держал вертикаль. Или можно не подпирать – а соединить столбы между собой досками – так они будут держаться один за одного.

Простая пергола своими руками. Пергола своими руками

Перголы — малые архитектурные формы, используются садоводами для разделения, зонирования различных уголков сада, в качестве опоры для плетистых растений, создания уюта, также помогают декорировать различные неприглядные уголки сада, создавать зелёные коридоры и тенистые места в саду. Пергола
Таким образом, в дизайне пергола несет прежде всего эстетическую ценность, а уж затем — практическую пользу. Она призвана украсить сад, добавить в него вертикаль, расставить акценты. Если вы хотите создать на своем участке легкое, хорошо проветриваемое, но в то же время четко разграниченное место отдыха, отличным решением станет пергола.Чаще всего садоводы и любители дач сами находят решение, как и из чего создать данную архитектурную конструкцию. Вот я и решила попробовать изготовить перголы сама, при помощи нехитрых технологий, в зимнее время года, пока не было работы в саду.

Для этого мне понадобились:

• рейки 2 х 2,5 см, длиной 2 метра;
• вагонка, 4 шт.;
• «Пинотекс» для обработки реек перед сборкой;
• саморезы;
• лобзик и шуруповерт.

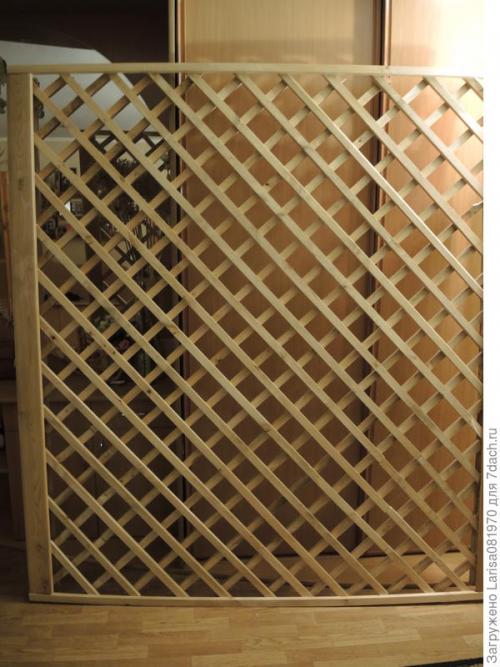

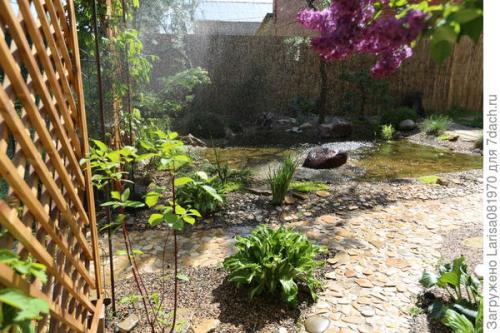

За основу я взяла старую перголу, которой более 10 лет, чтобы выкладывать рейки как по трафарету, не выверяя каждую клеточку.Вначале делаю прямоугольник нужного размера, по краям кладу двухметровую вагонку, а верх и низ ограничиваю рейками, затем выкладываю нижний ряд, отпиливая излишки реек и закрепляя саморезами по 4 сторонам.Далее выкладываю второй ряд и так же закрепляю по краям, потом убираю старую перголу и закрепляю саморезами все клеточки в местах пересечения реек.В заключение по двум сторонам, где вагонка, делаю сэндвич, сверху закрываю еще вагонкой, чтобы рейки были внутри между вагонками, закрепляя все саморезами по краям.С приходом весны оставалось только расставить их в различные уголки сада. С помощью пергол удалось разделить плодовый сад и декоративный пруд, уголок птичьей столовой, а также использовать в качестве опоры для вьющейся актинидии.

Пергола чертежи размеры. Изготовление деревянной перголы своими руками

Благодаря несложной конструкции, простой схеме раскроя деревянных деталей и незамысловатым столярным соединениям справиться с постройкой этого проекта для сада или дачи смогут даже начинающие мастера.

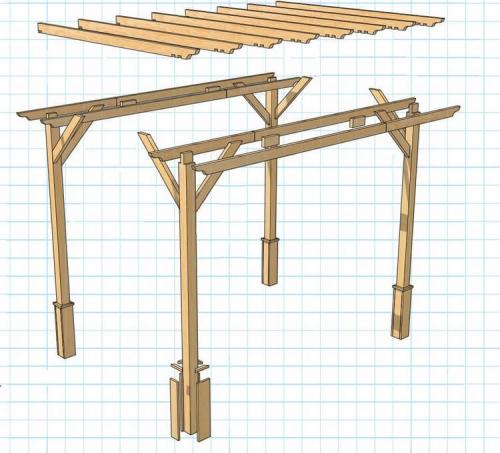

Руководствуясь подробным чертежом с размерами, выполняют заготовку основных элементов перголы:

• опорные столбы — 6 шт. 3,600x100x100 мм;
• балки — 6 шт. 2,400x90x40 мм;
• обрешетки — 16 шт. 2,400x90x40 мм;
• подкосы — 14 шт. 800x90x40 мм.

Пошаговая инструкция монтажа:

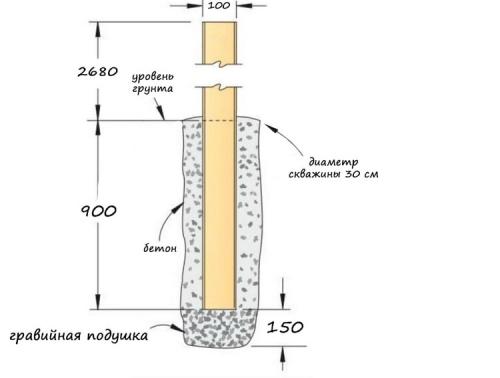

1. Возведение конструкции на участке начинают с монтажа опор. В качестве столбов используют брус 100х100 мм. Наиболее простая и надежная технология установки опор — бетонирование в скважине, выкопанной ниже уровня промерзания грунта. Глубина скважины должна быть не менее 1 м. Общий принцип данной технологии отображен на фото.

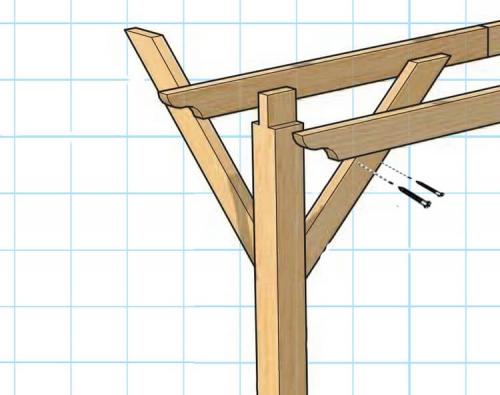

1. На установленные столбы с выпиленным на конце шипом при помощи саморезов монтируют несущие балки.

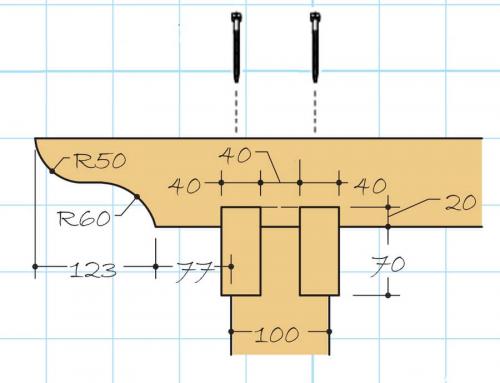

1. Обрешетки, с выбранными четвертями, устанавливают на крестообразном соединении. Его размеры и подробная детализация отображены в чертеже. Доски закрепляют саморезами по заранее просверленным направляющим в их торце.

Установка обрешетки: схема монтажного узла.

1. Для монтажа подкосов используют саморезы.
2. Завершающий этап строительства перголы — создание из доски толщиной 10 мм декоративного подножия опорных столбов.

Представленный чертеж перголы — универсален. Это конструкция, которую легко видоизменять под потребности вашей дачи или сада. В дополнение к ней можно построить деревянную решетку для роз, клематиса, винограда и других вьющихся растений. Внутри без проблем разместится скамейка, уличный стол или собственноручно собранное кресло адирондак , а балки выдержат легкие детские качели. Габариты перголы позволяют использовать ее и как навес для машины.
