Перегородка из пазогребневых плит своими руками. Пазогребневые плиты KNAUF
Перегородка из пазогребневых плит своими руками. Пазогребневые плиты KNAUF
Одним из наиболее известных производителей гипсоплит является немецкий концерн KNAUF. Изделия брэнда выпускаются в трех типоразмерах: 667x500x80, 667x500x100 и 900x300x80.
Материал пазогребневых плит
Основой для производства пазогребневых плит KNAUF служит гипсовая вяжущая двух марок: Г-4 или Г-5. Материал не поддерживает горение и не содержит токсичных компонентов, что допускает его применение в больницах и детских садах. Он не проводит электрический ток и устойчив к резким изменениям температурного режима. Высокая степень паропроницаемости свойственна всем изделиям из гипса. Материал отлично поддается механической обработке и не имеет специфического запаха.
монтаж перегородок из пазогребневых плит. Фото
Техническое описание плит KNAUF
Пазогребневая плита KNAUF имеет вид прямоугольного параллелепипеда, в конструкции которого предусмотрено специальное высокоточное соединение по типу паз-гребень. Готовое изделие имеет следующие технические характеристики для всех типоразмеров:
- Плотность – не более 1250 кг/м;
- Масса: 28, 37 и 24 кг, в зависимости от размера;
- Прочность на сжатие – 5 Мпа;
- Прочность на изгиб – 2,4 Мпа;
- Теплопроводность по I A – 0,29 Вт/м°С;
- Теплопроводность по I A — 0,35 Вт/м°С;
- Влажность – не более 12%;
- Класс горючести – НГ.
Монтаж перегородок плитой KNAUF
Перегородка из пазогребневых плит своими руками.
Полную инструкцию читайте на здесь
Перегородки из пазогребневых плит KNAUF сооружаются по методу конструктора, точным соединением паза на опорной стороне и гребня на стыковочной, с проклеиванием стыкуемых поверхностей. Клеевой смесью может служить клей для приклеивания гипсокартона « Перлфикс », производства концерна KNAUF. Монтаж пазогребневых плит осуществляется с точным соблюдением рядов в вертикальной, а также горизонтальной плоскостях.
Работы по возведению перегородок следует проводить после окончания производства несущих элементов помещения, но до укладки чистовых полов. Этот период совпадает с отделочными работами внутри помещения, в основном это холодное время года. Температура в помещении не должна быть ниже +5 °С. Влажность должна соответствовать сухому или нормальному режиму. Перед использованием плиты должны пройти акклиматизацию, то есть адаптироваться к условиям внутри помещения. Для этого они должны полежать внутри не менее 4 часов.
Допустимая длина перегородки составляет 6 м, а высота — 3,6 м. В случае необходимости возведения более длинной или высокой перегородки, она составляется из отдельных фрагментов, каждый из которых имеет обособленное крепление к несущим конструкциям с помощью специального каркаса.
Пазогребневые плиты. Что это за материал и его виды
Пазогребневые плиты (сокращенно ПГП) или блоки — крупноформатный строительный материал для возведения перегородок в виде плиты, на торцах которой сформированы гребень (шип) и паз. Отсюда и это название — пазогребневые плиты. Они бывают:
- на основе гипса (литые гипсовые);
- из песка и негашеной извести, спрессованные под определенным давлением и обработанные паром в автоклаве (силикатные).
Размеры гипсовых пазогребневых блоков по ГОСТу и ТУ
В раствор для улучшения свойств добавляют пластификаторы и гидрофобные (водоотталкивающие) добавки. Есть у гипсовых ПГП еще одно название — гипсолитовые плиты. Оно объяснимо: гипсовый раствор заливают в формы. Вот вам и «источник» этого варианта названия.
Влагостойкость и пустотность
По области использования пазогребневые плиты могут предназначаться для нормальных условий эксплуатации (обычные, стандартные) или для влажных помещений (влагостойкие). Влагостойкие для лучшей идентификации подкрашиваются в зеленоватый цвет.

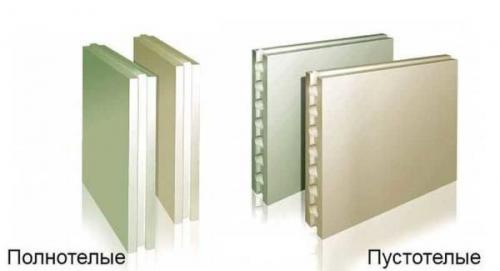

Полнотелые и пустотелые отличаются весом и прочностью
И гипсовые, и силикатные пазогребневые плиты бывают полнотелыми и пустотелыми. Полнотелые более прочные, пустотелые за счет меньшего веса создают меньшую нагрузку на перекрытия. Выбор между полнотелыми и пустотелыми надо делать опираясь на несколько факторов:
- Звукоизоляционные характеристики . Монолитный материал без пустот лучше проводит звуки, поэтому его используют, если звукоизоляция будет сделана отдельным слоем (лучший вариант) или если она не так важна.
- Нагрузки на перегородки . Если на стены надо будет вешать полки, мебель, крепить какие-то тяжелые предметы, использовать лучше монолит.
- Нагрузка на перекрытия или пол . На деревянный пол или на старые деревянные перекрытия лучше ставить менее тяжелые (пустотелые) блоки.
Если учитывать надо несколько факторов, звукоизоляция рассматривается в последнюю очередь. Повысить защиту от шума можно используя специальную технологию монтажа (на виброгасящие прокладки), а также сделав дополнительный слой звукоизоляционных материалов.
Технические характеристики
Если сравнивать обычные и влагостойкие пазогребневые плиты, отличия в характеристиках только в водопоглощении и прочности. Влагостойкие, за счет большего количества гидрофобных добавок, влагу почти не впитывают. Из-за большого числа эти добавок они и стоят дороже, так как добавки эти дорогостоящие. Заодно они и прочность увеличивают (М50 по сравнению с М35).
Кстати, можно «не отходя от кассы» проверить, действительно перед вами влагостойкие ПГП или просто окрашенные в зеленый цвет стандартные. Просто налейте на поверхность немного воды. Стандартные плиты ее быстро впитают, а на водоотталкивающих она будет долго стоять лужицей.

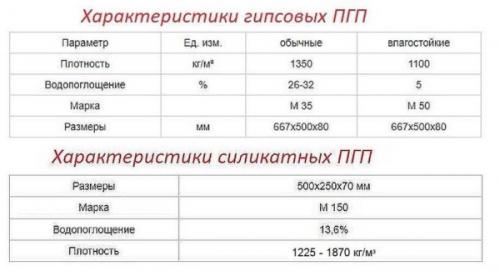

Основные технические характеристики гипсовых и силикатных ППГ
Если же сравнивать гипсовые и силикатные перегородочные блоки, в глаза сразу бросается повышенная прочность последних — М150 по сравнению с М50 и М35. То есть прочность силикатных плит сравнима с бетоном не самой плохой марки. Если вы собираетесь на перегородку навешивать нечто очень тяжелое, лучше использовать силикат. Еще производители выпускают блоки толщиной 115 мм, которые называют межквартирными.
Технические характеристики пазогребневых перегородочных блоков из гипса
Чем еще силикатные плиты отличаются от гипсовых аналогов? Тем что в стандартном исполнении имеют не такую уж и высокую впитывающую способность. Она не настолько низка, как у влагостойких блоков, но этот материал может без проблем использоваться в любых влажных помещениях (13% по сравнению с 26-32%). Минусы этого материала — больший вес (при равных размерах) и более низкие теплоизоляционные характеристики.
Перегородки из пазогребневых плит толщина. Особенности строительства из пазогребневых плит
Может показаться, что возводить конструкции из ПГП легко. И это действительно так, но при условии, что выполняются правила:
- основание должно быть максимально ровным, допустимая погрешность – не более 3 мм на каждый метр, причем следует проверять качество поверхностей не только на полу, но и на стенах;
- если основание нужно выравнивать, используют метод бетонной стяжки, минимальная толщина слоя – 3 см, чтобы установить блоки на деревянный пол, следует предварительно положить сверху ровный сухой брус;
- клеящий состав подойдет разный: специальный или универсальный плиточный, если планируется использовать силикатные ПГП, допустимо брать рабочий раствор для пеноблоков;
- способ монтажа аналогичен кирпичной кладке – с перевязкой;
- учитывая, что плиты соединяются друг с другом по системе «шип-паз», нельзя допускать сильное отклонение от вертикали, даже 1° может привести к снижению стабильности конструкции, поэтому следует контролировать ее положение с помощью отвеса и строительного уровня;
- не рекомендуется строить перегородки из пазогребневых плит высотой более 3,5 м, есть также ограничения по длине – до 6 м;
- для фиксации перегородки на полу, потолке используют штыри, однако этот метод не подойдет для крепления блоков на шовном соединении;
- рекомендуется предусмотреть неплотность между потолочным перекрытием и верхним слоем плит (достаточно 20-30 мм), это пространство заполняется монтажной пеной;
- для улучшения звукоизоляционных свойств всей конструкции рекомендуется использовать пробковые или другие подложки под нижний блок и сверху верхнего. По окончании строительства перегородку обшивают гипсокартонном. Когда в помещении повышен уровень влажности, выбирают влагостойкие листы.
Перемычка для пазогребневых плит. Пошаговое руководство по монтажу
1. Как описание любой строительной работы, данная инструкция начинается с разметки. На поверхности стяжки натягивают капроновую нить, обозначая, таким образом, траекторию будущей перегородки. Если поверхность стяжки неровная, то по траектории натянутой нитки на стяжке заливается идеально по горизонтальному уровню цементным раствором нивелирующий поясок. После этого при помощи отвеса или длинного уровня траекторию перегородки с пола переносят на вертикальные несущие стены.
2. На следующем этапе необходимо подсчитать, сколько пазогребневых блоков уйдет на первый ряд и, у всех данных плит обрезать гребень или ножовкой по дереву, которую не жалко, или болгаркой, но будет очень пыльно. Подготовив блоки для первого ряда, необходимо также заранее подготовить закладные.
Для изготовления одной закладной, необходимо из жести толщиной 1 мм вырезать полоски длинной 30 см и шириной 2 см. Данные полоски изгибают примерно на середине под углом в 90°. То есть, должны получиться Г-образные пластины. Закончив изготовление закладных, в самом конце замешивают с помощью строительного миксера клей для пазогребневых плит.
3. Ориентируясь по нитке, натянутой над полом, на стяжке мастерком выкладывают дорожку из густого клея. Далее по протяженности данной дорожки проходят шпателем гребенкой с высотой зуба 10-15 мм, и таким образом формируют одинаковый по толщине слой клея. После этого на клей производят укладку и монтаж пазогребневых плит первого ряда. Блоки из первого ряда монтируют той стороной вниз, на которой заранее был спилен гребень. При укладке каждой плиты обязательно производится ее индивидуальная нивелировка по вертикальному уровню. Кроме этого все пазогребневые плиты в 1 ряде должны быть смонтированы строго в едином горизонтальном уровне.
4. К прилегающим несущим стенам монтируют Г-образные закладные при помощи 1-2 металлических распорных анкеров. При этом второй конец Г-образной закладной должен свободно ложиться в паз 1 ряда пазогребневых плит.
5. Используя старую ненужную ножовку по дереву, производят поперечный распил 1 пазогребневой плиты на 2 равные части. Укладывать второй ряд ПГП начинают с половинки, так чтобы между горизонтальными рядами получалась перевязка. Вообще, в отношении связки между рядами, технология монтажа пазогребневых плит практически схожа с кладкой кирпича, шлакоблока или ракушечника. Перевязка выполняется либо 1/2, либо 3/4 частью пазогребневого блока.
6. Пазогребневые плиты укладывают на клей всегда пазами вверх, при этом клей наносят таким образом, чтобы он полностью не забивал паз, и плиту можно было осадить при нивелировке так, чтобы между соседними плитами зазор был минимальный или чтобы его вообще не было. Привязку перегородочной стены из ПГП к несущим стенам производят закладными на каждом ряду.
8. Дойдя до потолочного перекрытия, последний ряд выкладывают из пиленных пазогребневых блоков. Выпиливать гипсовые блоки для последнего ряда необходимо с таким расчетом, чтобы после их укладки на клей, между ними и плитой перекрытия оставался зазор в 5-10 мм.
9. Спустя 1-2 дня после завершения кладки, когда клей хорошо высохнет, зазор между последним рядом блоков и потолочным перекрытием запенивают монтажной пеной, излишки которой можно будет срезать острым ножом через 24 часа. Если по каким-то причинам, где-то на пазогребневых плитах имеются неровности распила или вмятины, то такие все места с изъянами точечно зашпаклевывают стартовой гипсовой шпаклевкой. После нанесения шпаклевки необходимо дождаться ее твердения и высыхания, после чего вся перегородка из пазогребневых плит шлифуется абразивной сеточкой или наждачной бумагой.
