Что такое кладка в полкирпича. Как класть кирпич
Что такое кладка в полкирпича. Как класть кирпич
Кладка в полкирпича делается относительно просто. Сперва делается слой раствора, на него кладут ряд кирпичей, следующий ряд делается не вровень с предыдущим, а сдвигая ряд в полкирпича. Конструкция получается прочной за счет того, что стыкующиеся швы сдвигаются.
Данная технология возведения конструкция довольно простая, не требующая специальных навыков и умений. Выполнить данную работу сможет даже начинающий мастер. Прежде чем приступать к основной работе, следует подготовить инструмент и само место, где будет производиться кладка.
- Покупать кирпич желательно после того, как вы определились с видом работ.
- Для облицовочных работ лучше использовать облицовочный кирпич.
- Для внутренних работ можно использовать любой вид кирпича.
- Прежде чем делать закупку материала, следует просчитать, сколько кирпичей потребуется на 1 м2для данного объекта. Также необходимо учесть брак, который возможен в процессе работы.
- Для раствора желательно использовать качественные материалы (песок должен быть чистым, а цемент – высокого качества).
- Необходимо подготовить весь инструмент, который может потребоваться в процессе работы, это леска, лопата, мастерок, отвес.
Особое внимание следует уделить первому ряду кирпича. От его качества зависит дальнейшая судьба всей постройки и ее внешний вид. Обязательным условием является ровность фундамента. Дополнительно его следует обработать гидроизоляцией и сделать разметку для ровности кладки.
Стена в полкирпича нагрузка. Какую нагрузку выдержит стена в полкирпича?
Какую нагрузку выдержит стена в полкирпича?
Расчет кирпичной кладки на прочность
Наружные несущие стены должны быть, как минимум, рассчитаны на прочность, устойчивость, местное смятие и сопротивление теплопередаче. Чтобы узнать, какой толщины должна быть кирпичная стена , нужно произвести ее расчет. В этой статье мы рассмотрим расчет несущей способности кирпичной кладки, а в следующих статьях — остальные расчеты. Чтобы не пропустить выход новой статьи, подпишитесь на рассылку и вы узанете какой должна быть толщина стены после всех расчетов. Так как наша компания занимается строительством коттеджей, то есть малоэтажным строительством, то все расчеты мы будем рассматривать именно для этой категории.
Несущими называются стены, которые воспринимают нагрузку от опирающихся на них плит перекрытий, покрытий, балок и т.д.
Также следует учесть марку кирпича по морозостойкости. Так как каждый строит дом для себя, как минимум на сто лет, то при сухом и нормальном влажностном режиме помещений принимается марка (Мрз) от 25 и выше.
При строительстве дома, коттеджа, гаража, хоз.построек и др.сооружений с сухим и нормальным влажностным режимом рекомендуется применять для наружных стен пустотелый кирпич, так как его теплопроводность ниже, чем у полнотелого. Соответственно, при теплотехническом расчете толщина утеплителя получится меньше, что сэкономит денежные средства при его покупке. Полнотелый кирпич для наружных стен необходимо применять только при необходимости обеспечения прочности кладки.
Армирование кирпичной кладки допускается только лишь в том случае, когда увеличение марки кирпича и раствора не позволяет обеспечить требуемую несущую способность.
Пример расчета кирпичной стены.
Исходные данные: Рассчитать стену первого этажа двухэтажного коттеджа на прочность. Стены выполнены из кирпича М75 на растворе М25 толщиной h=250мм, длина стены L=6м. Высота этажа H=3м.
Несущая способность кирпичной кладки зависит от многих факторов — от марки кирпича, марки раствора, от наличия проемов и их размеров, от гибкости стен и т.д. Расчет несущей способности начинается с определения расчетной схемы. При расчете стен на вертикальные нагрузки, стена считается опертой на шарнирно-неподвижные опоры. При расчете стен на горизонтальные нагрузки (ветровые), стена считается жестко защемленной. Важно не путать эти схемы, так как эпюры моментов будут разными.
Выбор расчетного сечения .
В глухих стенах за расчетное принимается сечение I-I на уровне низа перекрытия с продольной силой N и максимальным изгибающим моментом М. Часто опасным бывает сечение II-II , так как изгибающий момент чуть меньше максимального и равен 2/3М, а коэффициенты mgи φ минимальны.
В стенах с проемами сечение принимается на уровне низа перемычек.
Давайте рассмотрим сечение I-I.
Из прошлой статьи Сбор нагрузок на стену первого этажа возьмем полученное значение полной нагрузки, которая включает в себя нагрузки от перекрытия первого этажа P1=1,8т и вышележащих этажей G=Gп+P2+G2= 3,7т:
Плита перекрытия опирается на стену на расстоянии а=150мм. Продольная сила P1от перекрытия будет находиться на расстоянии а / 3 = 150 / 3 = 50 мм. Почему на 1/3? Потому что эпюра напряжений под опорным участком будет в виде треугольника, а центр тяжести треугольника как раз находится на 1/3 длины опирания.
Нагрузка от вышележащих этажей G считается приложенной по центру.
Так как нагрузка от плиты перекрытия (P1) приложена не по центру сечения, а на расстоянии от него равном:
то она будет создавать изгибающий момент (М) в сечении I-I. Момент — это произведение силы на плечо.
Тогда эксцентриситет продольной силы N составит:
Так как несущая стена толщиной 25см, то в расчете следует учесть величину случайного эксцентриситета eν=2см, тогда общий эксцентриситет равен:
Прочность кл адки внецентренно сжатого элемента определяется по формуле:
Коэффициенты mgи φ1в рассматриваемом сечении I-I равны 1.
— R — расчетное сопротивление кладки сжатию. Определяем по таблице 2 СНиП II-22-81 ( скачать СНиП II-22-81 ). Расчетное сопротивление кладки из кирпича М75 на растворе М25 равно 11 кг/см 2 или 110 т/м 2
— Ac — площадь сжатой части сечения, определяется по формуле:
A — площадь поперечного сечения. Так как сбор нагрузок считали на 1 пог. метр, то и площадь поперечного сечения определяем от одного метра стены A = L * h = 1 * 0,25 = 0,25 м 2
— ω — коэффициент, определяемый по формуле:
ω = 1 + e0/h = 1 + 0,045/0,25 = 1,18 ≤ 1,45 условие выполняется
Несущая способность кладки равна:
Прочность кладки обеспечена.
Кладка в четверть кирпича. Обустройство кирпичных перегородок
Кирпич отличается прочностью, влагостойкостью, огнеупорностью и долговечностью, а различные его виды позволяют возводить стены разных типов конструкций.
Применяющаяся в современном строительстве кирпичная кладка может иметь разную толщину, от 0,5 до 2,5 кирпичей. Для возведения небольших перегородок, не испытывающих несущих нагрузок, и внутренних стен печей и каминов часто применяется кладка толщиной в четверть кирпича. При использовании одинарного кирпича стандартного размера 65х120х250 мм на возведение 1 метра стены данным видом кладки требуется 31 кирпич, при этом толщина стены составляет 65 мм. Приведенные параметры указывают на то, что этот вид кладки является экономным, а возведенные конструкции занимают небольшое количество полезной площади.
Кроме того, применение кладки в четверть кирпича распространено при облицовке щитовых или каркасных домов, каминов и печей, при возведении многослойных стен и устройства внутренней и наружной версты.
Сооружение подобных тонких конструкций является достаточно сложным делом, потому что требует не только аккуратной установки каждого отдельно взятого кирпича, но и постоянного инструментального контроля.

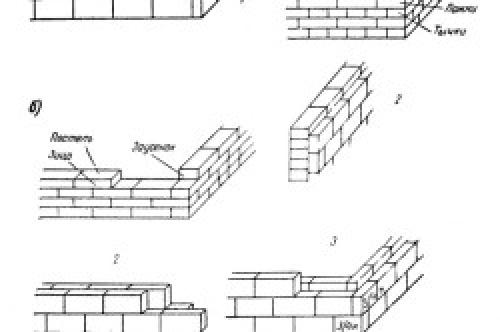

Схема кладки стен разной толщины.
Кроме того, возможна и переустановка кирпичей при недостаточной вертикальности перегородки. Сложность данному виду работ придают выдерживание определенной тонкости шва и возможное отклонение вертикальности конструкции не более 1 см по всей высоте. Достаточно трудоемки и работы по привязке перегородки, выполненной способом в четверть или в половину кирпича, к несущим конструкциям здания: полу, стенам, потолочному перекрытию.
Все перечисленные операции значительно повышают стоимость работ по возведению тонких перегородок из кирпича, поэтому многие хозяева загородных участков, приступая к строительству домов, предпочитают проводить их самостоятельно.

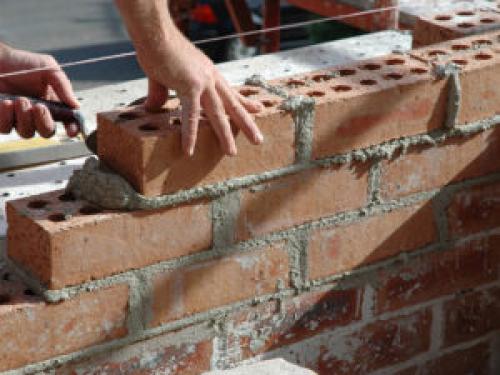

Кладка в полкирпича толщина. Особенности кладки стен в полкирпича
В строительстве кирпичного дома или другого объекта чаще всего используется кирпичная кладка в полкирпича, которая подходит для строительства внутренних перегородок, но не позволяет возводить несущие стены толщиной ≤ 380 мм согласно регламента СНиП II-22-81. Документ определяет, что минимальная толщина несущих стен для кирпичной кладки I группы ограничивается диапазоном 4%-5% от высоты дома или этажа. Если высота дома не превышает 5 метров, то несущая должна быть толщиной как минимум 250 мм, то есть, в один кирпич. Толщина же кладки в полкирпича составляет 120 мм, чего недостаточно, чтобы выдержать нагрузку веса дома. Поэтому с целью экономии материалов в регионах с теплым климатом строители идут на хитрость: несущая стена в полкирпича выкладывается с перпендикулярной перевязкой, что с учетом толщины растворного слоя 8-10 мм позволяет добиться стандартов толщины несущей стены в 250 мм.
Такая стена легко выдерживает нагрузки от веса малоэтажного дома, а внутренние стены и перегородки поднимаются обычной кладкой в полкирпича с толщиной стены 120 мм. Основные нагрузки такая стена не принимает, но легко выдерживает вес предметов декора, мебели и бытовой техники. Кроме того, кладка кирпича по такой схеме получается намного прочнее гипсокартонных или деревянных перегородок, а использование только кирпича и раствора – это экономия семейного бюджета, так как кирпича и раствора расходуется в 2 раза меньше, чем при кладке в кирпич, в полтора или два кирпича, и несомненная экономия в сравнении с расходом материалов для перегородок из других стройматериалов.
Строительство и перевязка стен в полкирпича
Основное преимущество, которое выявляет кладка кирпича – нет необходимости усиливать основание пола, даже деревянного. Сам процесс кладки основан на поднятии стен таким образом, чтобы лицевая сторона стены состояла из ложковых поверхностей кирпича. Ложок – это длинная боковая сторона кирпича, тычок – короткая боковая сторона, постель – широкая верхняя и нижняя поверхность изделия.
Кладка в полкирпича осуществляется в один ряд, в шахматном порядке, на цементно-песчаный раствор. Вертикальные растворные швы между кирпичами не должны выстраиваться в одну линию, чтобы не уменьшить прочность кладки и стены. Без штукатурного слоя толщина стены получится 120 мм. Несущая способность такой стены невелика, но, если существует необходимость использовать стену в полкирпича как несущую (например, для опирания стропильной системы или межэтажного перекрытия), нужна предварительная экспертиза и разрешение от архитектурных региональных или городских служб. Стандартное ограничение по весу для таких стен – до 130 кг.
Для перевязки кладки в полкирпича с несущей стеной примыкание выкладывается таким образом, чтобы торцовая поверхность несущей стены была тычковой, а внутренней — ложковой. Количество трехчетвертных кирпичей рассчитывается, исходя из толщины несущей стены. Примыкающие ряды выкладываются через один. Если толщина несущей стены — полтора или два кирпича, с уложенным по схеме «ложок – тычок» первым рядом, то следующий ряд укладывается по схеме «тычок — ложок», и т.д.
Где еще можно применять кладку в половину кирпича:
- В качестве ограждений.
- Как межкомнатные ненесущие перегородки с хорошими шумоподавляющими параметрами и возможностью декоративной отделки любыми материалами.
- В строительстве хозяйственных объектов – сараев, веранд, павильонов, гаражей.
- В строительстве ограничивающих конструкций: предотвращение оползней на участке, размежевание земельного надела, и т.д. В процессе строительства наружных ограждений нужно учитывать, что ветровая нагрузка кирпичных стен, толщина которых составляет 12 см, высотой 1,5 м и длиной ≥ 2 м составляет не больше 350 кг.
Подготовка к процессу кладки
Составляется схема стены и порядок укладки, со всеми необходимыми размерами и с привязкой к плану помещения или дома. Исходя из схемы, рассчитывается количество стройматериалов – раствора и кирпича. Практика показывает, что для 1 м2 кирпичной стены понадобится требуется 61 единица стандартных изделий, или 45 единиц полуторных. Также схема включает в себя прорисовку укладки с учетом толщины растворных швов.
При строительстве стены внутри дома поверхность пола и потолка на месте будущей перегородки выравнивается: строганием для деревянных полов и заливкой раствора для бетонных поверхностей.
Если стена возводится снаружи, то под нее необходим мелкозаглубленный фундамент, который закладывается так:
- Роется траншея шириной ≈ 300-400 мм, и глубиной ≈ 500-600 мм, дно застилается песчаной подушкой, толщина которой должна быть не меньше 100 мм. Песок увлажняется и трамбуется.
- Монтируется дощатая или металлическая щитовая опалубка.
- Ров заливается раствором бетона (песок – 3 части, щебень – 3 части, цемент – 1 часть) без армирования.
- После четырехнедельного затвердевания и высыхания бетона опалубка снимается.
- Кирпич на основание фундамент нужно выложить таким образом, чтобы длинная ось фундамента совместилась с осью стены.
Затем готовятся инструменты и стройматериалы для кладки:
- Бетономешалка или емкость для цементно-песчаного раствора.
- Строительный миксер, шпатели и мастерки, печной молоток для раскалывания кирпича, прави́ло.
- Строительный уровень, отвес, шнур, металлический угольник, приспособление для расшивки для швов.
- Заготавливаются цемент, песок, кирпичи.
Как выкладывается стена в полкирпича
Песок должен быть чистым – речным или просеянным. Цемент для кладки в половину кирпича необходимо использовать не ниже марки M 500. Все кирпичи нужно пропитать водой, уложив их в резервуар и полностью залив их. Время нахождения в воде – не меньше часа. Влажный кирпич не будет забирать влагу из раствора, что позволит цементу схватываться равномерно, обеспечивая расчетную прочность стены.
Начало укладки: первыми выводятся угловые опоры. На первый кирпичный ряд укладывается второй, и процесс продолжается до верхнего ряда после арматурного сеточного каркаса. Угловая кладка имеет в высоту 5 кирпичей, уложенных таким образом, чтобы направляющий кирпич перекрывал (перевязывал) друг друга под углом 900. Каждый ряд необходимо контролировать на вертикальность и горизонтальность при помощи уровня. Кирпичи вдавливаются в раствор только по центру изделия, чтобы не допустить смещения в стороны.
После укладки кирпича до первого слоя армопояса вдоль первого ряда натягивается шнур для контроля укладки. Ровным слоем на весь ряд наносится раствор и укладываются кирпичи. После третьего ряда проверяется ровность стены. После укладки каждого последующего ряда шнур приподнимается на высоту кирпича. Чтобы обеспечить требуемую прочность, после пятого ряда рекомендуется сделать двух-трехчасовой перерыв в работе, чтобы дать раствору схватиться. Чтобы быстрее построить стену, разрешается использовать двойной кирпич марки M 150 высокой прочности, который имеет размер: 120 х 138 х 250 мм.
Так как двойной кирпич имеет большие размеры, есть смысл придать кладке бо́льшую прочность при помощи более частого сеточного армирования. В продаже есть готовые сетки с прямоугольным или зигзагообразным профилем, но можно изготовить стеку и своими руками. Прямоугольная армосетка должна укладываться горизонтально через каждые пять рядов. Сетка с зигзагообразным профилем прокладывается в присоединенных местах кладки, ее прутья соединяются сваркой или вязанием проволокой. При проведении армирования сетка укладывается так, чтобы концы прутьев на 5 мм выступали за стену. Это необходимо для контроля наличия армирования. После затвердевания раствора эти выступающие конца можно срезать или загнуть.
