В большинстве случаев столбы для забора делают в 1,5 или 2 кирпича, сечение 380*380 мм и 510*510 мм соответственно, высота — до 3-х метров.

Кладку ведут с перевязкой (смещением) — шов нижнего ряда перекрывается «телом» кирпича, лежащего сверху. Шов стандартный — 8-10 мм. Схема кладки столбиков в полтора и два кирпича на фото ниже.

Кирпичные столбы в 1,5 и 2 кирпича

Кладка столбов: порядок работы

На готовый фундамент расстилают отсечную гидроизоляцию. Это может быть рубероид в два слоя, но лучше гидроизол на битумной мастике. Этот слой необходим, чтобы кирпич не «тянул» влагу из грунта. Если влажный кирпич замерзает, он быстро начинает трескаться и крошиться. Потому гидроизоляция необходима. Рулонную гидроизоляцию можно заменить — два раза промазать фундамент битумной мастикой, а на участках с высоко влажностью лучше сделать двойную гидроизоляцию — промазать мастикой, а потом настелить еще и «Гидроизол».

По размерам столба на гидроизоляцию наносится раствор слоем чуть больше 1 см. На него, согласно схемы, укладываются кирпичи. Их выравнивают в вертикальной и горизонтальной плоскостях, постукивая специальным резиновым молотком. Мастера могут использовать ручку кельмы, но, в таком случае, с плоскости кельмы могут слетать остатки раствора, пачкая руки и кирпич, а он от цемента оттирается плохо.

Керамический кирпич очень быстро впитывает влагу, потому чуть замешкавшись, вам будет сложно «посадить» его на место. Чтобы раствор дольше сохранял пластичность, кирпич перед укладкой на несколько секунд окунают в воду. Этот же маневр позволяет легче вытирать раствор с поверхности (его снимают сразу,сухой тряпкой).

Подбиваем молотком

Второй ряд кладут также: на кирпичи расстилается раствор, на него выставляют кирпичи, но уже с перевязкой — развернув так, чтобы шов был перекрыт. Снова выравнивают. Затем берут рулетку и проверяют размеры уложенных рядов. Устраняется даже небольшое смещение в 1-2 мм. Постукивают по торцу кирпича (называется «тычок»), сдвигая кирпичи ближе. Затем, если боковые грани не промазывались, заполняют вертикальные швы. Все последующие ряды кладутся аналогично.

Если между внутренней трубой армирования и кирпичной кладкой есть пустота, ее заполняют. Если расстояние небольшое, можно использовать кладочный раствор, если пустота значительная, для экономии пространство можно засыпать щебнем, утрамбовать, затем пролить жидким цементно-песчаным раствором.

Кладка под пруток

Описанная выше кладка столбов давно проверена, но новичкам, при самостоятельном изготовлении, тяжело выдерживать ровный шов. Еще проблема — раствор вылезает из шва, пачкая поверхность. Получается не очень красиво. Для облегчения работы придумали кладку под пруток. Берут квадратный металлический пруток со стороной 8-10 мм, нарезают его не куски, на 10-15 см длиннее размеров столба.

Раскладка прутка

Уложив первый ряд, на него по краю кирпича выкладывают пруток. Заполняют площадку раствором с небольшим запасом, причем ближе к трубе слой делают больше. Затем, ведя кельмой по прутку, снимают излишек, очищая пруток от раствора. Но при этом уклон раствора сохраняется. Ставят кирпич, выравнивают его по уровню. При этом сильно осесть ему не дает пруток, а положение другого конца контролируем уровнем.

Под пруток наносим раствор на боковую грань

Затем берут короткий отрезок прутка около 10 см (для вертикального шва), ставят его вдоль тычка, кельмой наносят раствор на боковую часть уложенного кирпича, также снимая излишки по прутку. Ставится и выравнивается второй кирпич. После того, как уровень выставлен, шов прижимается сверху кельмой, а вертикальный пруток вынимается.

В большинстве случаев столбы для забора делают в 1,5 или 2 кирпича, сечение 380*380 мм и 510*510 мм соответственно, высота — до 3-х метров.

Кладка

Кладку ведут с перевязкой (смещением) — шов нижнего ряда перекрывается «телом» кирпича, лежащего сверху. Шов стандартный — 8-10 мм.

Гидроизоляция

На готовый фундамент расстилают отсечную гидроизоляцию. Это может быть рубероид в два слоя, но лучше гидроизол на битумной мастике. Этот слой необходим, чтобы кирпич не «тянул» влагу из грунта.

Если влажный кирпич замерзает, он быстро начинает трескаться и крошиться. Потому гидроизоляция необходима.

Рулонную гидроизоляцию можно заменить — два раза промазать фундамент битумной мастикой, а на участках с высоко влажностью лучше сделать двойную гидроизоляцию — промазать мастикой, а потом настелить еще и «Гидроизол».

Укладка кирпича

По размерам столба на гидроизоляцию наносится раствор слоем чуть больше 1 см. На него, согласно схеме, укладываются кирпичи. Их выравнивают в вертикальной и горизонтальной плоскостях, постукивая специальным резиновым молотком.

Мастера могут использовать ручку кельмы, но, в таком случае, с плоскости кельмы могут слетать остатки раствора, пачкая руки и кирпич, а он от цемента оттирается плохо.

Керамический кирпич очень быстро впитывает влагу, потому чуть замешавшись, вам будет сложно «посадить» его на место.

Чтобы раствор дольше сохранял пластичность, кирпич перед укладкой на несколько секунд окунают в воду. Этот же маневр позволяет легче вытирать раствор с поверхности (его снимают сразу, сухой тряпкой).

Ленточный фундамент. Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Глубина ленточного фундамента для одноэтажного дома. Расчет глубины заложения основания одноэтажного дома

Траншея под основание

Фундамент для одноэтажного дома должен быть заложен на глубине, которая находится ниже уровня промерзания грунта. Чертеж обязательно должен учитывать данный критерий и выполнен с его учётом.

Нормированная глубина промерзания определяется на основе данных, полученных за последние 10 лет для конкретного региона. Результаты наблюдений сравниваются с ГОСТ 25100, а затем определяется линия перехода пластичного мёрзлого грунта в твёрдый.

Если к таким данным нет доступа или они утеряны, то для регионов с глубиной промерзания до 2,5 м допускается выполнить расчет по формуле:

где Mt – безразмерный коэффициент, который определяется суммой всех абсолютных температурных значений ниже нуля, согласно СНиП 23-01. Если информация о температурах в нормативных документах отсутствует, то необходимо обратиться в гидрометеорологический центр для их получения;

d0 – величина, зависящая от типа грунта на участке. Её взять можно из СП 22.13330.2011.

Если глубина промерзания превышает 2,5 м, то необходимо проведение теплотехнических расчетов в соответствии с СП 25.13330. Расчет сезонного промерзания грунта осуществляется по формуле:

где kh – безразмерный коэффициент, который учитывает тепловой режим для наружных и внутренних конструкций основания на основе сведений об отоплении здания. Определяется по Таблице 1 либо принимается равным 1,1 для неотапливаемых помещений (за исключением северных регионов, где преобладают отрицательные температуры в течение всего года).

Таблица 1. Величина коэффициента kh в зависимости от конструктивных особенностей здания

Данные Таблицы 1 справедливы для тех случаев, когда расстояние между стеной и краем фундамента менее полуметра, а в случае его превышения – коэффициенты следует повысить на 0,1. Если температура попадает в интервал между табличными значениями, то берут величину с меньшим значением.

Глубина закладки наружного или внутреннего фундамента для отапливаемых помещений с холодными подвалами или техническими помещениями должна быть определена на основе Таблицы 2.

Ширина фундамента под кирпич. Требования к фундаменту и выбор его типа

Когда выполнены замеры стен дома, которые требуют облицовки, рассчитано количество кирпича, выбран и привезен на место работ сам кирпич, можно сосчитать общую нагрузку, которая будет воздействовать на дополнительный фундамент.

Следует иметь в виду, что речь идет об уже готовом здании, при возведении которого не планировалась отделка кирпичом, поэтому на существующем фундаменте уже построенного дома нет места под кирпич. Кроме того, при расчете основного фундамента дома не была учтена дополнительная нагрузка, которую даст кирпич. Значения этой нагрузки велики.

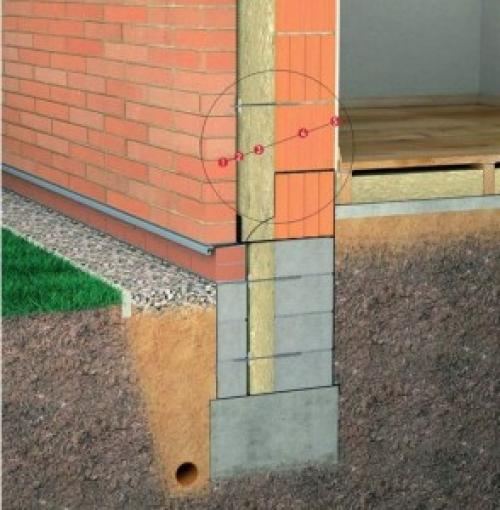

Схема стены дома из керамических блоков: 1 — облицовочный кирпич; 2 — вентиляционная щель; 3 — теплоизоляция толщиной 100 мм; 4 — керамические блоки; 5 — штукатурка.

Объясняется это просто: с увеличением площади стены, предназначенной под обкладку, увеличивается суммарный вес использованного кирпича, то есть нагрузка на фундамент дома. Например, на 1 кв. м кладки идет чуть больше 50 штук отделочного кирпича весом от 1,7 кг до 6 кг (в зависимости от вида и модификации), тогда общая нагрузка одной стены всего лишь в 15 кв. м составит от 1250 кг до 4580 кг на фундамент. И это без учета раствора, на который кладется кирпич.

Оптимальным вариантом фундамента под облицовку кирпичом считается ленточный монолитный. Он хорошо держит нагрузку и достаточно прост в исполнении.

Схематически работа сводится к расширению фундамента, поэтому вновь отлитая часть должна составлять с существующей единое целое.

Иногда устраивают столбчатый фундамент с железобетонным монолитным ростверком, представляющий собой подобие свайной конструкции. Его применение оправдано, когда грунт сыпучий или болотистый. В отличие от ленточного монолитного фундамента, при устройстве такого фундамента практически невозможно обойтись без привлечения строительной техники, так как железобетонный ростверк или иногда применяемые в его качестве металлические балки имеют огромный вес.

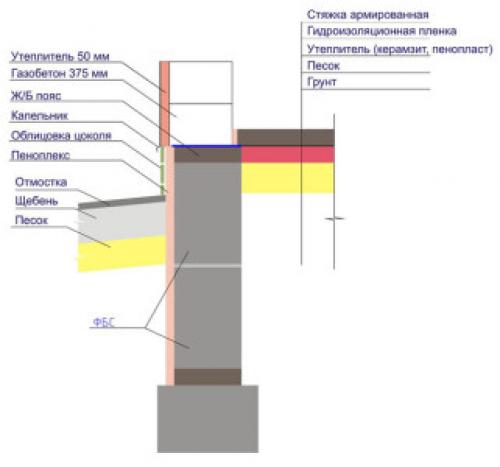

Схема устройства ленточного монолитного фундамента.

Учитывая сказанное, в подавляющем большинстве случаев облицовки кирпичом частных строений устраивается ленточный монолитный фундамент. Еще одно преимущество такого выбора: его легко «связать» с основным фундаментом дома, вне зависимости от его вида. В редких случаях, когда дом стоит на бутовом, кирпичном или песчано-гравийном фундаменте, устройство монолитного бетонного пояса усилит все основание строения.

Самый простой вариант, когда облицовка планируется еще при возведении дома. В этом случае фундамент закладывается сразу необходимой ширины. Расчет производится так: ширина несущей стены плюс зазор под утеплитель (если в нем есть необходимость, то 10-15 см) плюс воздушный зазор (3-5 см), плюс размер облицовочного кирпича (12 см), то есть непосредственно под облицовку должно остаться минимум 15 см.

В отдельных случаях строительными нормами допускается выступ облицовки за пределы фундамента на треть ширины кирпича, то есть на 4 см, но это придется учесть, когда будет класться кирпич — больше внимания необходимо будет уделить связке облицовки со старой стеной.

В частном строительстве нагрузки на фундамент рассчитываются в единичных случаях. Обычно берет верх соображение, что лучше дать запас прочности. Поэтому можно опустить точный расчет добавочной ширины фундамента под кирпич и принять ее равной 30 см. В более узком пространстве к тому же сложнее устроить качественное армирование.

Какой размер фундамента под дом. Расчет арматуры для фундамента

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.

Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.

Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

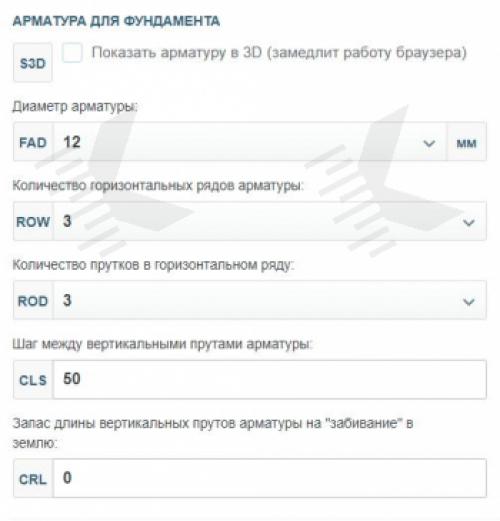

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.

Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!

Нормы заливки фундамента. Глубина заложения фундамента: стандарты и нормы

Правильно сконструированный и надежный фундамент – один из ключевых элементов постройки и гарантия безопасности здания в процессе его эксплуатации. Он выполняет как функцию распределения нагрузки и давления от постройки, так и функцию опорного основания на грунтовые породы. Важным этапом для каждого застройщика при установке фундамента является определение глубины заложения фундамента, исходя из требуемых стандартов и норм.

Особенности

Определение глубины заложения фундамента – своеобразный камень преткновения многих неопытных строителей. Сложилось мнение, что для надежного строительства любого здания следует использовать как можно большую глубину заложения. Нередко при постройке дачных домов, бань или других сооружений среднего и небольшого типа можно встретить котловины или свайные отверстия глубиной более 2,5м.

В некоторых ситуациях данная методика срабатывает, однако быть однозначно уверенным, что чем больше глубина, тем надежнее конструкция, недопустимо для застройщика.

Стоит понимать: большая глубина заложения фундамента не гарантирует 100% надежность постройки (не предохраняет от возможного промерзания грунта, оползней). То, что она действительно гарантирует – дополнительные финансовые и временные затраты.

Еще одним ошибочным мнением в расчете фундамента является уверенность техника в пропорциональной зависимости глубины заложения от уровня промерзания грунта.

В какой-то степени этот вывод логичен, избыточная пучинистость почвы (или свойство породы менять свои характеристики в зависимости от температуры внешней среды) грозит смещением или деформацией грунта. Это может привести, в лучшем случае, к просадке фундамента и увеличению нагрузки от строения на другую его часть, а в худшем – к оползням, нависанию частей здания, трещинам и разрушению материала (если здание в основе каменное, кирпичное или железобетонное).

Стоит помнить, что определение глубины фундамента зависит и от ряда других факторов:

• Разновидность и составные характеристики грунта. Различают три вида грунта – супесчаный, глиняный и суглинок. Каждый из видов нуждается в особой планировке фундамента. Установка в супесчаной породе, например, может требовать дополнительной гидроизоляции рубероидом и битумом из-за значительных влагопропускающих особенностей почвы.

Глубина фундамента под кирпичный дом. Плитный фундамент глубокого заложения

Самый дорогой фундамент для кирпичного дома, требующий выполнения значительного объема земляных работ и затрат бетона – это плитный фундамент глубокого заложения. Такой фундамент располагается ниже глубины промерзания грунта и фактически представляет собой прочное основание для возведения ленточных фундаментов.

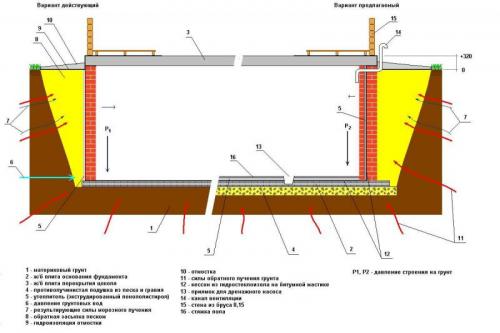

Схема плитного фундамента глубокого заложения

В этом случае котлован отрывается под всей горизонтальной проекцией будущего дома, на дне устраивается прочная армированная железобетонная плита, служащая основанием вертикальных ленточных фундаментов для наружных, так и для внутренних несущих стен. Такой фундамент требуется, если Вы планируете под всем Вашим зданием полноценное подвальное помещение или так называемый «цокольный» этаж, пол которого находится ниже поверхности земли. Перед строительством следует выяснить на какой глубине залегают грунтовые воды. Если их уровень выше уровня пола Вашего будущего подвального помещения, устройство такого фундамента нецелесообразно, так как Ваш подвал окажется затоплен грунтовыми водами.

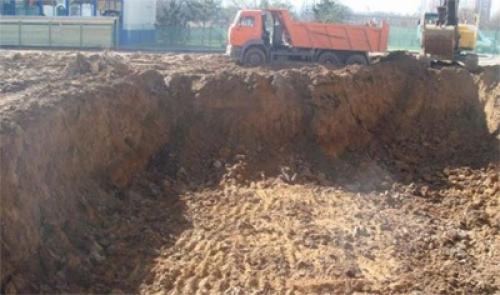

Устройство плиточного фундамента глубокого заложения начинается с отрывания котлована, длина и ширина которого на поверхности земли с каждой стороны превышает соответствующие размеры будущего дома на 700…1000 мм.

При расчете земляных работ Вы можете использовать калькулятор. Размеры дна котлована соответствуют в плане размерам будущего дома. Глубина котлована должна быть не меньше глубины промерзания грунта при самых сильных морозах в Вашем регионе.

Узнать о глубине промерзания в Вашей местности Вы можете в ближайшей строительной или проектной организации.

Чтобы понять, как должен выглядеть котлован, представьте, что вам необходимо вынуть из грунта усеченную четырехгранную пирамиду, направленную меньшей стороной вниз.

Устройство плиты

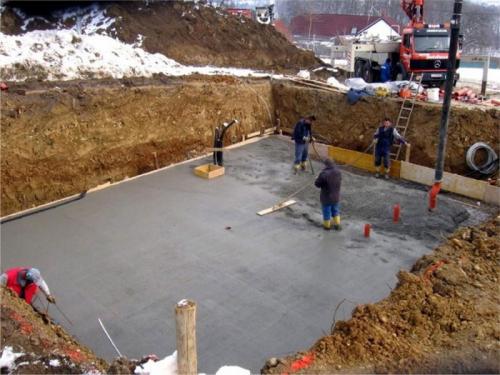

После окончания земляных работ можно приступить к устройству монолитной железобетонной плиты на дне котлована. Грунтовое дно котлована не требует тщательного выравнивания. Толщина плиты должна быть 150…200 мм. На дне котлована свариваем металлическую сетку из арматуры диаметром 18…20 мм с ячейками, 150 х 150 мм. Используйте калькулятор для определения необходимого Вам количества арматуры и ее стоимости. Так как основные растягивающие напряжения в плите при нагрузке вышележащих конструкций будут действовать в верхней ее части, сетку из арматуры следует приподнять, подложив под нее обломки кирпича или бетона с таким расчетом, чтобы от будущей поверхности плиты сетка располагалась на глубине 25…30 мм (защитный слой), и можно приступать к работам по бетонированию плиты.

Бетонирование

Не раньше, чем через две недели после заливки плиты, приступаем к возведению вертикальных стенок фундамента, которые могут быть сборными, то есть выполненными из готовых фундаментных блоков, и монолитными. При устройстве вертикальных стенок фундамента следует предусмотреть соответствующие проемы между помещениями будущего подвала и отверстия в местах подвода инженерных коммуникаций.

Источник: https://360doma.ru/novosti/fundament-pod-kirpichnyy-dom-lentochnyy

Минимальное заглубление фундамента. Что следует учитывать при проектировании и строительстве малозаглубленных фундаментов

1. Следует учитыватьналичие почвенно-растительного слоя– если фундамент опереть на органический плодородный грунт, то в результате разложения органики гарантированы большие осадки фундамента, растянутые во времени. Кроме того, почвенно-растительный слой обладает очень низкой несущей способностью и не может служить несущим основанием. Данный слабый слой необходимо полностью заменять, как правило, на песчаную подушку.
2. Следует учитывать низкую несущую способность верхних слоев грунта. Слои грунта, близкие к поверхности, имеют намного более низкую несущую способность чем залегающие на глубине, поэтому следует тщательно проверять расчетами несущую способность основания и, при необходимости, увеличивать его площадь, глубину заложения или другие мероприятия.
3. Крыльца, наружные лестницы и другие части здания, опертые на отдельные фундаменты, должны иметь подвижные крепления к основному сооружению, позволяющие взаимные перемещения до 10 см и более (зависит от степени пучинистости грунта и глубины промерзания) или вообще быть независимыми от основного здания.
4. Следует предусмотреть мероприятия для снижения воздействия морозного пучения на фундаменты. Например утепление отмостки, боковых поверхностей фундамента, грунта под зданием (для отапливаемых зданий применять минимальное утепление чтобы тепло могло частично проникать в грунт). Это позволит уменьшить глубину промерзания грунта под подошвой фундамента и вблизи него, особенно эффективно для отапливаемых зданий.

Как сделать фундамент под кирпичный дом. Виды фундаментов под кирпичный дом

Чтобы создать надежный фундамент для кирпичного дома на долгие годы, стоит заранее рассмотреть все существующие варианты выполнения такой деятельности. Важной особенностью успешного проведения строительства становится оценка масса будущего строения. Фундамент для кирпичного дома ложится в основу сооружения значительной массы. Это исключает из списка потенциальных вариантов столбчатые и мелкозаглубленные основания для проведения строительства. Надежный фундамент для кирпичного дома обычно бывает свайным, плитным, ленточным.

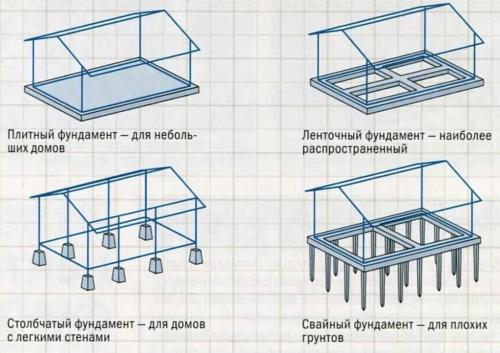

Типы и виды фундамента под дом

Распространено два варианта подготовки к строительству основания под кирпичный дом:

1. С рытьем котлована при планировании строительства массивного сооружения в два и более этажа с подземным уровнем или подвалом
2. Только с рытьем траншеи при планировании строительства дома в 1-2 этажа без подземных уровней

В любом варианте изготовлении фундамента под дома из кирпича потребуется соблюдать перечень обязательных условий и требований. В этот перечень входит:

• Определение физико-механических характеристик грунта
• Глубина промерзания грунта
• Уровень грунтовых вод
• Рельеф территории проведения строительства

Такую работу могут выполнить специалисты. Это станет гарантией получения полной и достоверной информации.

В случае, если профессионала по разным причинам вызвать не удается, можно использовать стандартные правила, какой фундамент лучше при различных обязательных параметрах:

• Так, фундамент для кирпичного дома на сухих, не пучинистых и песчаных грунтах может быть ленточным любого типа. В том числе может создаваться монолитный, сборно-монолитный и сборный фундамент под кирпич.
• На не просадочном глинисто грунте лучше всего показывает себя бутобетонный ленточный фундамент под кирпич.
• При строительстве дома на подвижных, пучинистых и просадочных грунтах оптимальным вариантом становится плитный или сплошной фундамент под дом из кирпича
• Свайный вариант основания может использоваться практически на любом типе грунтов.

Вид фундамента выбирается и в зависимости от типа возводимого строения:

1. Простые по форме и компактные по площади строения из кирпича могут возводиться на монолитных и сплошных фундаментах.
2. На слабом грунте и при больших нагрузках нужно использовать свайное основание для строения.
3. Ленточный вариант оптимален при строительстве большого по площади, в том числе дома с подвалом и цокольным этажом.

Определенные правила существуют и в отношении глубины заложения фундамента под кирпичный дом. В этом случае он располагается на разной глубине в зависимости от сочетания таких параметров, как уровень пучинистости грунта, его состав на уровне промерзания, глубины залегания подземных вод.

Если нужен надежный, важно помнить, что кирпичный дом имеет большую массу и склонен к усадкам. Большая толщина стен требует формирования надежного фундамента, который легко выдерживает значительную нагрузку. Трещина на стене кирпичного дома критична и часто становится основой полного развала конструкции.
